2 Tööohutus Kasutusjuhend SIPLACE X-Seeria 2.6 Ohutusfunktsioonid Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 90 2.6.3 Masina lülitid ja nupud 2.6.3.1 Lülitite ja nuppude asukohad masinal 2 Jn 2.6 - 5 Nuppude ja l…
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 2.6 Ohutusfunktsioonid
89
2
2

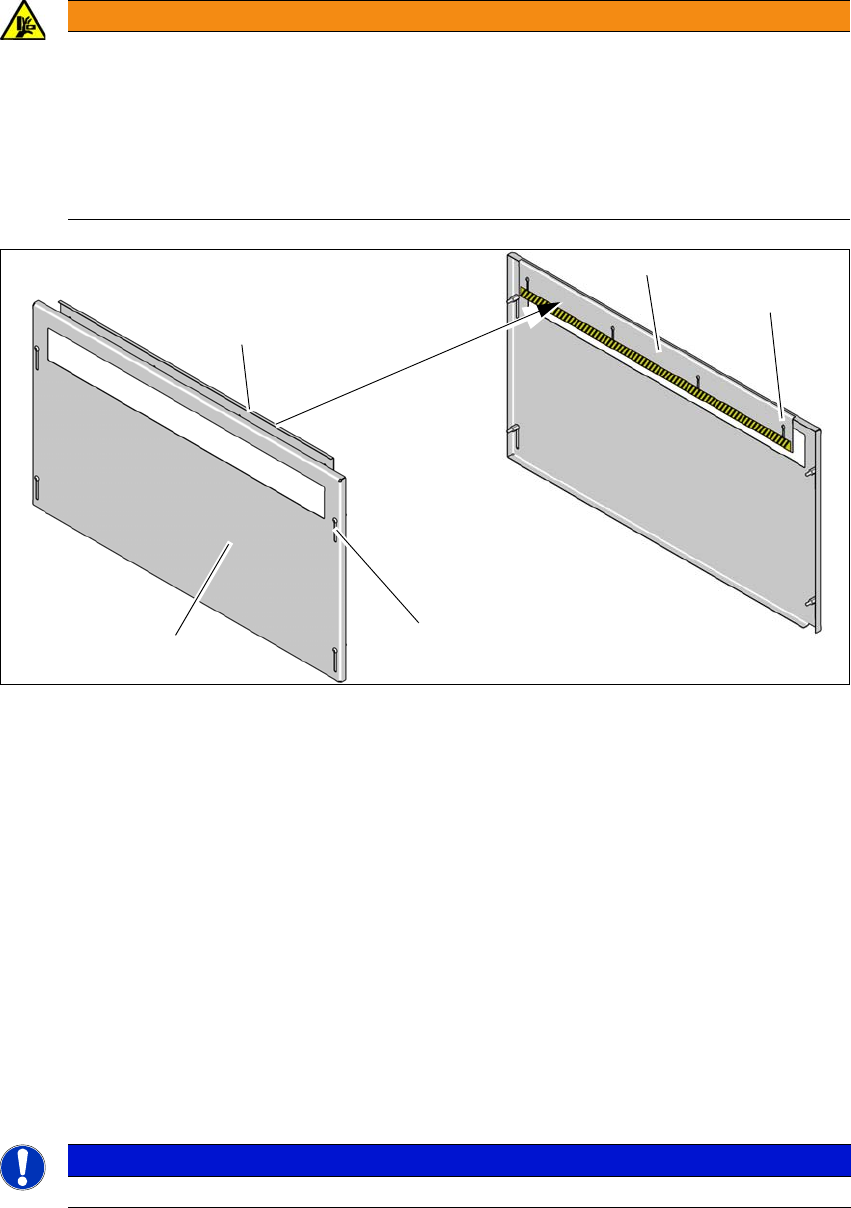

Jn 2.6 - 4 Käekaitse - sees ja väljas
(1) Käekaitse - vaade väljastpoolt
(2) Käekaitse - vaade seestpoolt
(3) Käekaitse kõrguse reguleerimise ava - väljaspool
(4) Käekaitse kõrguse reguleerimise ava - seespool
Paigaldage käekaitse (1) sisendkonveierile ja väljundkonveierile.
Reguleerige välise plaadi kõrgus pilude (3) abil vastavalt igale tootele, nii et käte panemine
plaadikonveierisse poleks altpoolt võimalik.
Reguleerige välise plaadi kõrgus pilude (4) abil vastavalt igale tootele, nii et käte panemine
plaadikonveierisse poleks ülevaltpoolt võimalik.
Reguleerige kõrgus nii, et plaat koos komponentidega mahuks turvaliselt läbi konveierisüs-
teemi.
2
HOIATUS
MULJUMISOHT
Kui käekaitse pole paigaldatud, võib käte asetamine näidatud kohta tuua kaasa mulju-
misohu.
SIPLACE X-Seeria masina käitamine ilma sisendi/väljundi pikenduseta on lubatud
ainult sisend- ja väljundkonveierile paigaldatud käekaitsega.
Masinat kasutav ettevõte on kohustatud kontrollima, kas käekaitse on paigaldatud.
JUHIS
Arvestage plaadi maksimumkõrgust selle kõrgeima komponendi järgi
(1)
(2)
(2)
(3)
(4)
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.6 Ohutusfunktsioonid Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
90
2.6.3 Masina lülitid ja nupud
2.6.3.1 Lülitite ja nuppude asukohad masinal
2

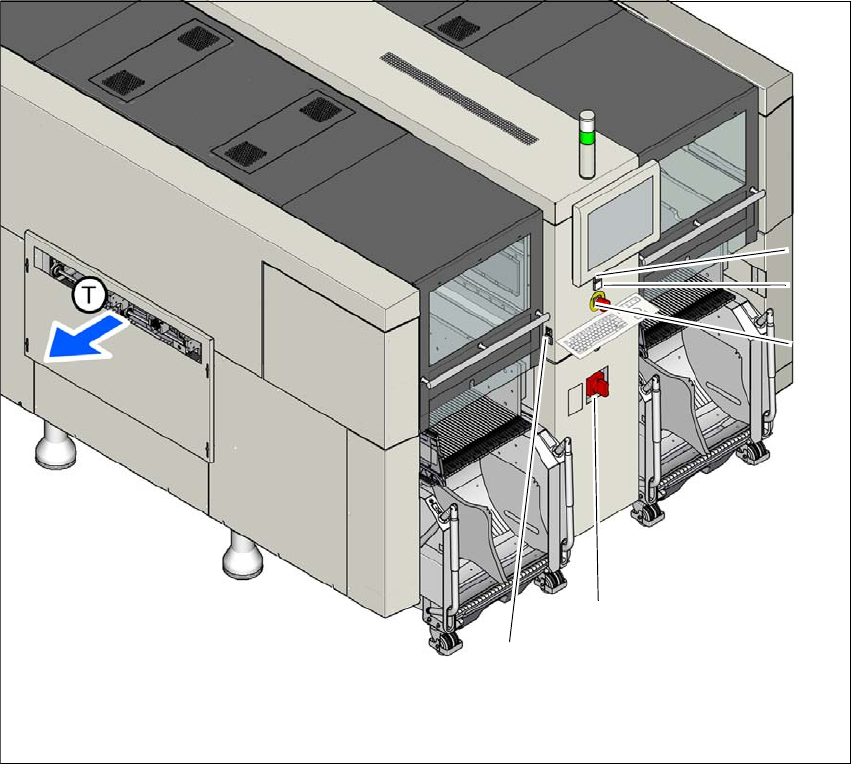

Jn 2.6 - 5 Nuppude ja lülitite asukohad - vaade trükkplaadi väljundpoolelt (SIPLACE X2 S / X3 S / X4 S näitel)
(1) Stopp-nupp (must)
(2) Start-nupp (roheline)
(3) AVARIISEISKAMISNUPP
(4) Pealüliti
(5) Komponendikäru dokkimise ja vabastamise nupp vastavas kohas
(T) Trükkplaatide liikumissuund
(3)
(1)
(4)
(2)
(5)
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 2.6 Ohutusfunktsioonid
91
2
Jn 2.6 - 6 Nuppude ja lülitite asukohad - vaade trükkplaadi sisendpoolelt (SIPLACE X2 S / X3 S / X4 S näitel)
(1) Stopp-nupp (must)
(2) Start-nupp (roheline)
(3) AVARIISEISKAMISNUPP
(4) Komponendikäru dokkimise ja vabastamise nupp vastavas kohas
(T) Trükkplaatide liikumissuund
(3)
(1)
(4)
(2)
