2 Tööohutus Kasutusjuhend SIPLACE X-Seeria 2.6 Ohutusfunktsioonid Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 92 2.6.3.2 Kait selülitite asukohad masinal 2 Jn 2.6 - 7 Kaitselülitite asukohad masinal (SIPLACE X4i S…
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 2.6 Ohutusfunktsioonid
91
2

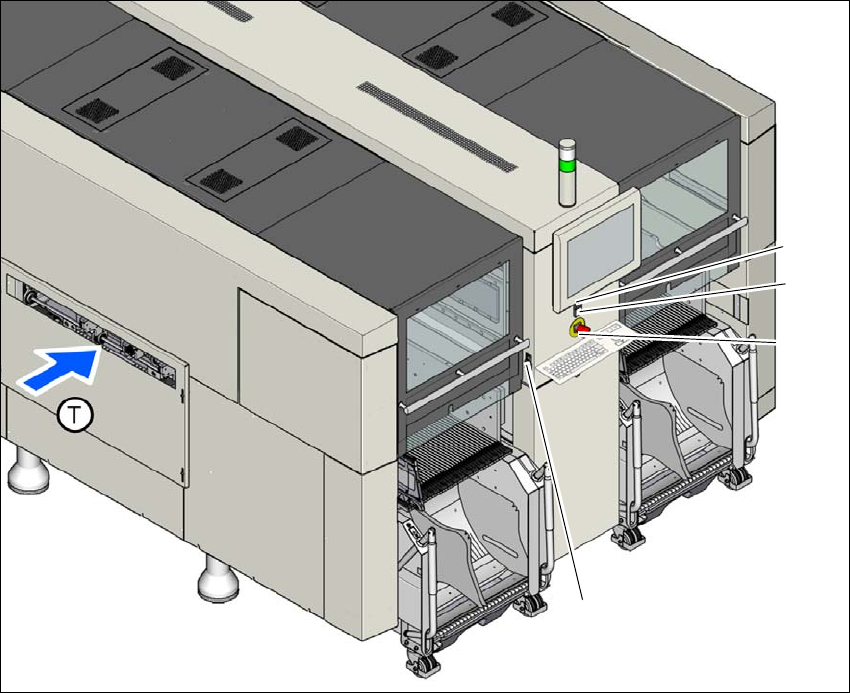

Jn 2.6 - 6 Nuppude ja lülitite asukohad - vaade trükkplaadi sisendpoolelt (SIPLACE X2 S / X3 S / X4 S näitel)
(1) Stopp-nupp (must)
(2) Start-nupp (roheline)
(3) AVARIISEISKAMISNUPP
(4) Komponendikäru dokkimise ja vabastamise nupp vastavas kohas
(T) Trükkplaatide liikumissuund
(3)
(1)
(4)
(2)
2 Tööohutus Kasutusjuhend SIPLACE X-Seeria
2.6 Ohutusfunktsioonid Alates tarkvaraversioonist 710.0 Väljaanne 12/2016
92
2.6.3.2 Kaitselülitite asukohad masinal
2

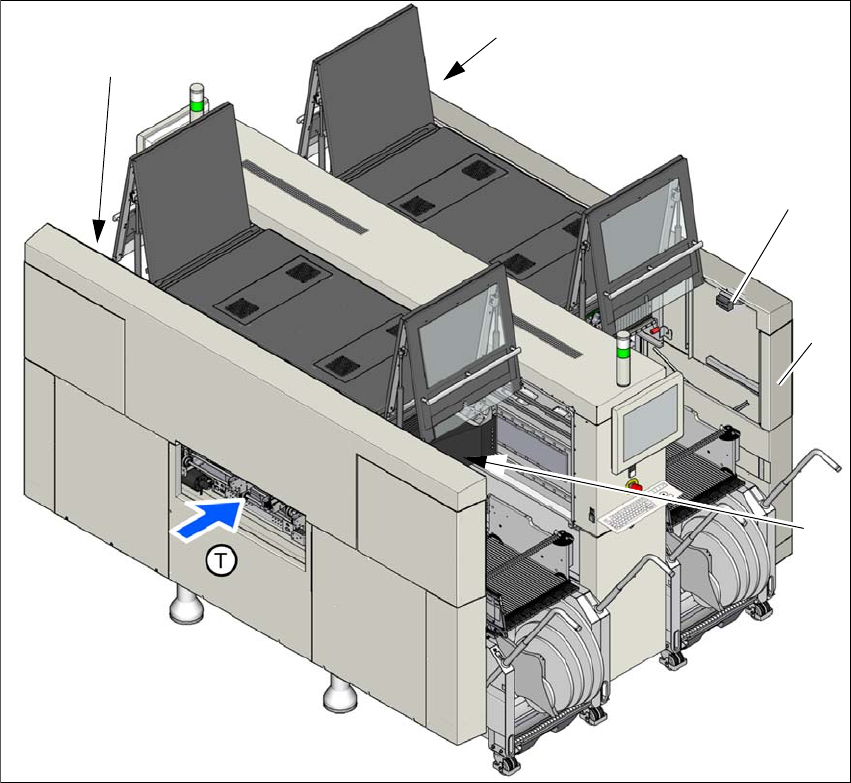

Jn 2.6 - 7 Kaitselülitite asukohad masinal (SIPLACE X4i S näitel)
(1) Kaitsekatte lüliti, asukoht 1
(2) Kaitsekatte lüliti, asukoht 2
(3) Kaitsekatte lüliti, asukoht 3
(4) Kaitsekatte lüliti, asukoht 4
(5) Näide hooldusklapp kaitsekatte lülitiga asukohas 2 (valikus kõigis kohtades)
(T) Trükkplaatide liikumissuund
(2)
(3)
(1)
(4)
(5)
Kasutusjuhend SIPLACE X-Seeria 2 Tööohutus
Alates tarkvaraversioonist 710.0 Väljaanne 12/2016 2.6 Ohutusfunktsioonid
93
2.6.3.3 Funktsioonide kirjeldus
Pealüliti väljalülitatud asendis (OFF) (vt pos 1 joonis
2.6 - 5, lk 90) 2
Pealüliti ühendab elektritoitest lahti kolm faasi L1, L2 ja L3.
2
Pealüliti sisselülitatud asendis 2
Kui pealüliti on sisse lülitatud, on toitepinge aktiveeritud ja ühendatud kõigi AC/DC-konverteritega.
Juhtarvuti käivitub ja kõik toitepinged peale portaalitelgede vaheahelapingete (300 V-) ja tähetel-
gede (160 V-) on sisemiselt saadaval.
Stopp-nupp, must (osa 2 ja 7 jn 2.6 - 5, lk 90 ja tooted 3 + 5 joonis 2.6 - 6, lk 91) 2
Neid nuppe kasutatakse masina seiskamiseks.
Start-nupp, roheline (osad 3 ja 6 jn 2.6 - 5, lk 90 ja tooted 2 + 4 joonis 2.6 - 6, lk 91) 2
Pärast pealüliti sisselülitamist nõutakse kasutajalt start-nupu vajutamist, et masin alustaks kom-
ponentide ladumist. Sama viip kuvatakse ka pärast kaitsekatete avamist või AVARIISEISKAMIS-
NUPU vajutamist.
Vajutage stardinuppu vähemalt 200 ms ja kuni 1500 ms, seejärel laske lahti. Kui lasete nupu
lahti, lülitub masin sisse.
Komponendiloendur 2
Paigaldatud komponentide arvu (komponendiloendur) saab teada jaamatarkvara kaudu. Edasist
informatsiooni leiate onlain-abist.
OHTLIK
Masina ebaõige käsitsemine võib seetõttu põhjustada surma, tõsise vigastuse või suure
kahju.
Järgmised komponendid jäävad eluohtliku pinge alla - seda isegi siis, kui pealüliti on välja
lülitatud:
– Pealüliti S1 küljes oleva kaabli ühendusklemmid L1, L2, ja L3
– Peasisendklemm X95
– Teeninduspesa X98
– Kaitseväljalülitus (CSB) on pärast pealüliti väljalülitamist veel 5 minutit pingestatud.
– Kõik juhtmed, mis jäävad ka pärast pealüliti väljalülitamist pinge alla, on oranži värvi.
Järgige alati kohalduvaid tööõnnetuste vältimise ja DIN-norme (ennekõike EN
60204 osa 1 või IEC 60204 osa 1) ning riigis kehtivaid ohutusnõudeid.
Toiteallika kaitseust tohib avada AINULT vastavalt kvalifitseeritud ja väljakoolitatud
personal.
