LF4-1911
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 K93-M1392-00 SPACER 2 /
Í
39
2 LF4-M9800-00 PUSH UP SEC 1
/
Í
40
3 LE6-M980M-10 LINEAR SHAFT 2 /
Í
41
4 LE6-M980P-00 SHIM 2 0.02t /
Í
42
5 LE6-M980P-10 SHIM 2 0.05t /
Í
43
6 LE6-M980P-20 SHIM 2 0.10t /
Í
44
7 LE6-M980P-30 SHIM 2 0.20t /
Í
45
8 LE6-M981L-01 BRACKET,PUSH UP 2 /
Í
46
9 LE6-M981M-01 PLATE,STOPPER 2 /
Í
47
10 LE6-M9890-M0 PLATE,PUSHUP ASSY 1 /
Í
48
11 LE6-M9896-M0 SHEET 1 bonding parts /
Í
49
12 LE6-M9897-M0 HONEYCOMB-A 1 bonding parts /
Í
50
13 LE6-M9899-M0 BOND 1 bonding parts /
Í
51
14 LE6-M989A-00 CUSHION 4 /
Í
52
15 LE6-M989E-00 PLATE 4 /
Í
53
16 LE6-M989F-00 PLATE,PUSHUP 2 bonding parts /
Í
54
17 LE6-M98A2-00 SHIM,SHAFT 2 0.02t /
Í
55
18 LE6-M98A2-10 SHIM,SHAFT 2 0.05t /
Í
56
19 LE6-M98A2-20 SHIM,SHAFT 2 0.10t /
Í
57
20 LE6-M98A2-30 SHIM,SHAFT 2 0.20t /
Í
58
21 LE6-M98AR-00 SPRING 2 /
Í
59
22 LE6-M9901-11 PIN,PUSH UP ASSY. 1 /
60
23 LF3-M980R-00 COLLAR 4
/
Í
61
24 LF3-M980T-00 WASHER 4
/
Í
62
25 LF3-M9836-00 WASHER 4
/
Í
63
26 LF4-M9840-00 LINK SEC. 1
/
Í
64
27 LG8-M18A2-00 LINER,BUSH 8
/
Í
65
28 90132-10J025 BOLT, HEXAGON 2 66
29 90189-02J106 NUT, HEXAGON 2 67
30 90990-07J005 BOLT,HEXAGON 4 68
31 90990-28J069 WASHER,PLAIN 4 69
32 91312-04006 BOLT HEX,SOCKET HEAD 16 70
33 91312-08045 BOLT HEX,SOCKET HEAD 4 71
34 91317-03008 BOLT HEX,SOCKET HEAD 24 72
35 91317-04016 BOLT HEX,SOCKET HEAD 2 73
36 95302-08600 NUT HEXAGON 12 74
37 97012-05008 BOLT,HEXAGON 4 75
38 97022-08016 BOLT, HEXAGON 2 76
7
1
Push Up Sub Assy
Conveyor Unit
LF4-1911
17
17
5
6
18
1
1
1
11
2
7
20
15
24
9
1
8
1
1
18
4
21
1
1
10
12
19
1
2
20
14
24
3
16
23
22
21
3
7
3
13
19
17
17
5
6
18
1
1
1
11
2
7
20
15
24
9
1
8
1
1
18
4
21
1
1
10
12
19
1
2
20
14
24
3
16
23
22
21
3
7
3
13
19
7
2

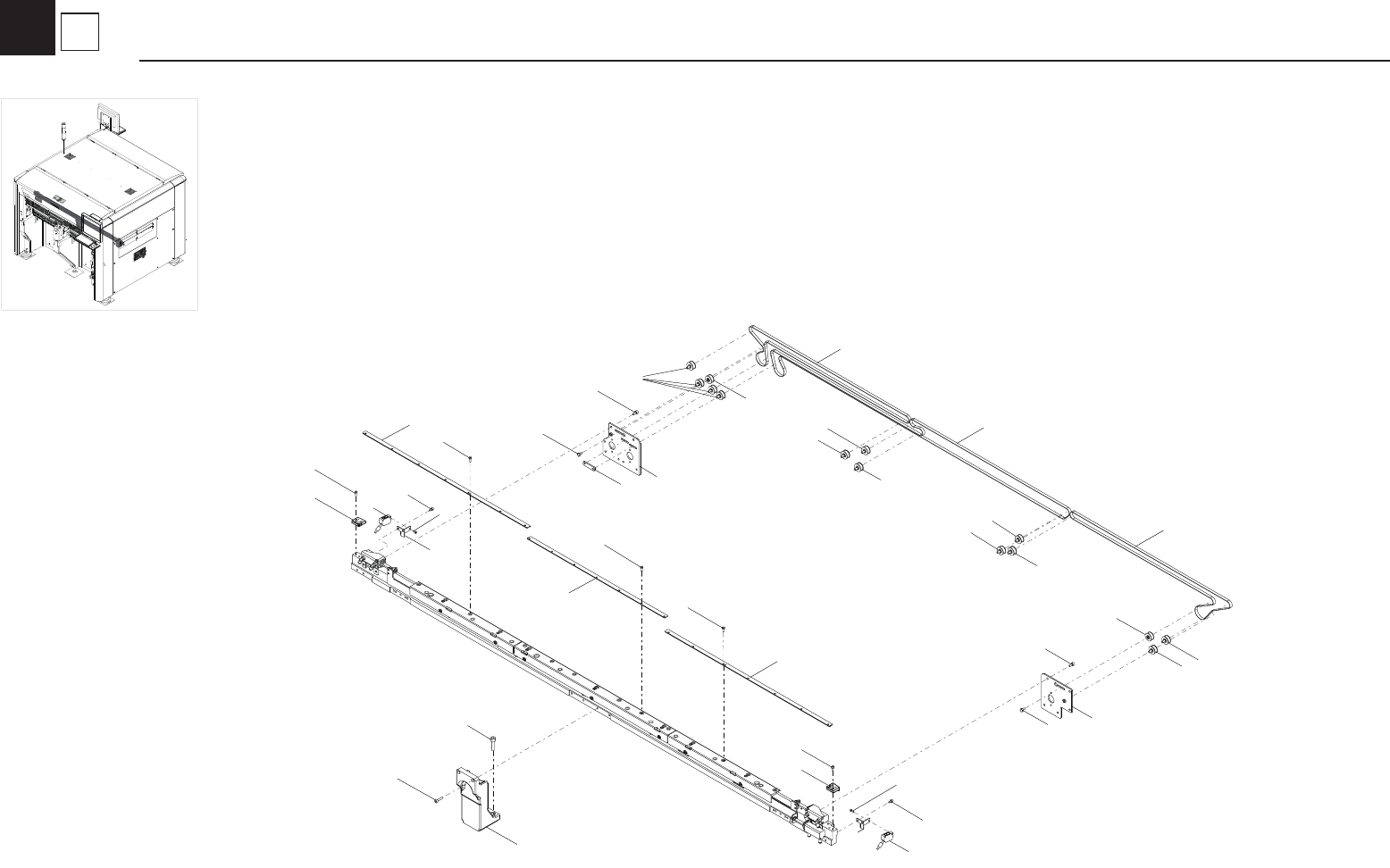

Rail Fixed (Belt / Pulley)
Conveyor Unit
LF4-1911
Rev. :It had a change without the compatibility. Please be careful at the time of the parts ordering.
Rev.: 過去に互換性の無い変更が入った部品。部品発注時は注意してください。
No. Part No. Part Name Q’ty Remarks Rev. Rank Level No. Part No. Part Name Q’ty Remarks Rev. Rank Level
1 KV1-M9140-A0 PULLEY CONV. ASSY. 12 /
39
2 KV7-M9140-A0 PULLEY CONV. ASSY 2 /
40
3 LC2-M912M-00 LOW HEAD CAP SCREW 21 /
Í
41
4 LE6-M65E2-31 PCB-LF SENS.ASSY 1
With white tube
B
Í
42
5 LE6-M65E2-51 PCB-RF SENS.ASSY 1
With white tube
B
Í
43
6 LE6-M9413-00 GUIDE,PCB 1 /
Í
44
7 LE6-M9414-00 GUIDE,PCB 2 /
Í
45
8 LE6-M9416-00 NUT,PLATE 1 /
Í
46
9 LE6-M9417-00 BELT 1 E
47
10 LE6-M9417-10 BELT 1 E
48
11 LE6-M9417-20 BELT 1 E
49
12 LE6-M941E-10 BLOCK,GUIDE 1 1 /
Í
50
13 LE6-M941F-10 BLOCK,GUIDE 2 1 /
Í
51
14 LE6-M941K-00 PLATE,PULLEY 1 1 /
Í
52
15 LE6-M941L-00 PLATE,PULLEY 2 1 /
Í
53
16 LE6-M941N-00 HOLDER,FRAME 1 /
Í
54
17 LE6-M945L-01 BRACKET,SENSOR 2 L=36→39
/
Í
55
18 91312-04008 BOLT HEX,SOCKET HEAD 4 56
19 91312-04010 BOLT HEX,SOCKET HEAD 4
57
20 91312-05010 BOLT HEX,SOCKET HEAD 4
58
21 91317-03008 BOLT HEX,SOCKET HEAD 4 59
22 91317-05020 BOLT HEX,SOCKET HEAD 2 60
23 91317-08030 BOLT HEX,SOCKET HEAD 4 61
24 97012-05008 BOLT,HEXAGON 2 62
25 63
26 64
27 65
28 66
29 67
30 68
31 69
32 70
33 71
34 72
35 73
36 74
37 75
38 76
7
2
Rail Fixed (Belt / Pulley)
Conveyor Unit
