Trabajar con tablas de códigos ¿Qué son las [tablas de códigos]? Mediante esta función se puede habilitar la elaboración, gestionada mediante pro- grama, de distintos módulos sucesivos. Un escáner en la entrada de la máq…
Iniciar un programa de soldadura en modo codificado
ü Activado del modo codificado:
1. Active la casilla de verificación [Code mode] .
ð En la barra de estado aparecerá el texo [Auto + Código].
ADVERTENCIA
Premisas para el soldado automático con tablas de códigos:
ü En la entrada de la máquina se coloca una pieza de soldadura
ü La pieza de soldadura está dotada de un código. El código se lee correctamen-
te
ü El código activa un programa de soldadura
ü El lector de código se habilita correctamente en el diálogo de configuración
[Code reader]. En el cuadro [Assignment], la casilla de verificación [Assign-
ment: code - soldering program] está activada.
1. Active la casilla de verificación [Code mode] .
ü Iniciar un programa de soldadura con el lector de código manual:
1. Pulse el botón .
ð En el momento en que se lee el código con el lector de código manual, se inicia
el programa de soldadura requerido.
6.10.2
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 196 / 0
Trabajar con tablas de códigos
¿Qué son las [tablas de códigos]?
Mediante esta función se puede habilitar la elaboración, gestionada mediante pro-
grama, de distintos módulos sucesivos. Un escáner en la entrada de la máquina lee
las etiquetas con los códigos presentes en los circuitos impresos. Según sea la ver-
sión del escáner, se pueden leer códigos estándar o códigos 2D.
Una tabla de códigos contiene grupos de datos que definen la asignación de códi-
gos a programas de soldadura. Cada grupo de datos define la referencia de un códi-
go a un programa de soldadura. Si en la tabla de los códigos se ha realizado una
asignación a un programa de soldadura, dicho programa será iniciado. En la venta-
na de diálogo [Tabla de códigos] es posible crear tablas de códigos, llenarlas de gru-
pos de datos o elaborar y modificar las tablas existentes.
ADVERTENCIA
Documentos complementarios
Lea también el documento [Code_Scanner] del archivo [product_data_reflow],
que forma parte del envío.
ADVERTENCIA
Premisas para el soldado automático con tablas de códigos:
ü En la entrada de la máquina se coloca una pieza de soldadura
ü La pieza de soldadura está dotada de un código. El código se lee correctamen-
te
ü El código activa un programa de soldadura
ü El lector de código se habilita correctamente en el diálogo de configuración
[Code reader]. En el cuadro [Assignment], la casilla de verificación [Assign-
ment: code - soldering program] está activada.
1. Active la casilla de verificación [Code mode] .
ADVERTENCIA
¿No puede realizar cambios?
Para acceder a este diálogo son necesarios los derechos de usuario para el [Select
soldering program] . Sin un nombre de usuario y contraseña, las configuraciones
solo pueden consultarse. En ese caso, pulse la tecla [ESC] del teclado mientras
aparece la solicitud de contraseña o clique en el botón [Cancel].
6.11
6.11.1
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 197 / 0
ü Abra la ventana de introducción [Code table]:
1. En la barra de herramientas superior de la ventana de diálogo de puesta en
marcha, haga clic en el botón .
ð Se abre la ventana de introducción [Code table]:
Edit dialog
Code Library Soldering program
Assignment: code - soldering programCode table
Activated code table: Code Library Soldering program
Code table
Maintenance mode

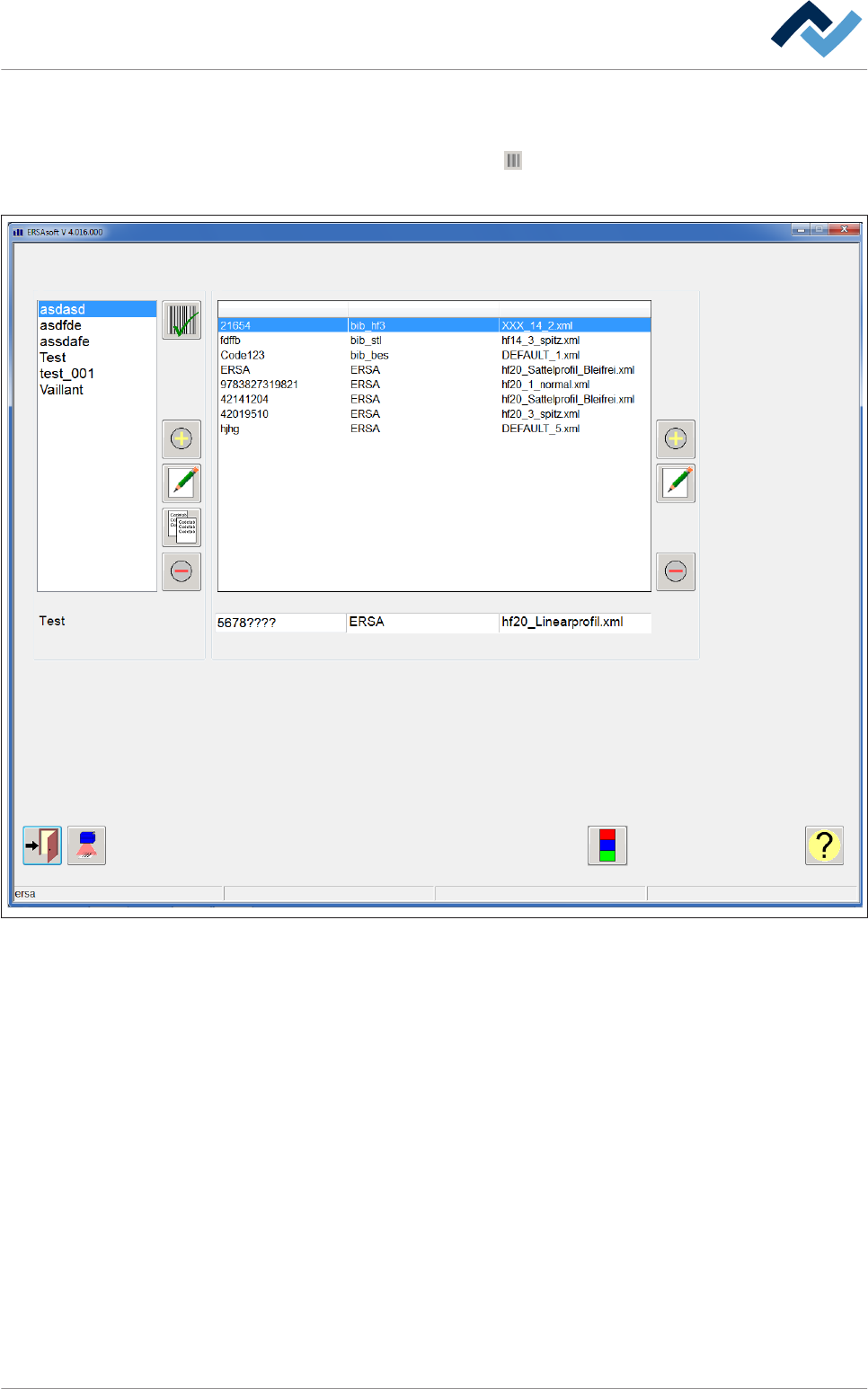

Abb. 59: Ventana de introducción [Code table]
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 198 / 0
