Mostrar las características de un carril de transporte ü Mostrar las características del seguimiento de un carril de transporte: 1. Clique el carril de transporte deseado en el cuadro izquierdo del botón de op- ción. ð E…
Test de funcionamiento del lector de códigos. Asignación de un código.
ü Test de funcionamiento del lector de códigos:
1. Seleccione el carril de transporte 1.
2. En el diálogo [Outside machine] clique en .
ð El botón solo estará disponible si el lector de códigos está alimentado a tra-
ves del PLC. ¡Si el lector de códigos está alimentado a través de su puerto
el botón no estará disponible!
ð La alimentación del lector de códigos se activará. Con la alimentación de
tensión encendida el botóbn se mostrará en amarillo.
3.
En el diálogo [Outside machine] clique en
.
ð Con el lector de códigos en marcha el botón estará en amarillo.
ð Cuando se lea un código, el botón se activará.
ð El botón se mostrará en el campo de muestra [Code].
ð Ahora puede asignar al código leído un programa de soldadura.
ü Asignación de un programa de soldadura a un código leído:
1. Pulse el botón
.
ð Aparecerá el diálogo de configuración [Select soldering program] .
2. Seleccione un programa de soldadura.
ð El código leído se asignará a un programa de soldadura.
6.11.9.2
Code reader
maintenance mode
Edit dialog
Code reader conveyor track 1
Outside machine Inside machine
Code
Soldering program
Library
Code
Soldering program
Library
conveyor track 4
Code reader
Code reader
Code reader
Code reader
Code reader
conveyor track 2
conveyor track 3
conveyor track 1
Sensors outside machine Sensors inside machine
SMEMA SMEMA
ON
Conveyor
Not busy to N-1
Sensor ISEL
Hardware signal
Software signal
Numbers of Boards
Hardware signal
Software signal
Numbers of Boards
LVA sensor
board available from n-1
Hardware signal
Software signal
Numbers of Boards
ALB sensor
Conveyor track
Ready
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 208 / 0
Mostrar las características de un carril de transporte
ü Mostrar las características del seguimiento de un carril de transporte:
1. Clique el carril de transporte deseado en el cuadro izquierdo del botón de op-
ción.
ð En la parte inferior de la ventana se encuentra la línea de transporte. Aquí
puede seguir la pieza en el carril seleccionado. Cuando haya alguna pieza
antes o en la máquina se mostrará en amarillo en la lína de transporte:
Code reader
Edit dialog
Code reader conveyor track 1
Outside machine Inside machine
Code
Soldering program
Library
Code
Soldering program
Library
conveyor track 4
Code reader
Code reader
Code reader
Code reader
Code reader
conveyor track 2
conveyor track 3
conveyor track 1
Sensors outside machine Sensors inside machine
SMEMA SMEMA
ON
Conveyor
Not busy to N-1
Sensor ISEL
Hardware signal
Software signal
Numbers of Boards
Hardware signal
Software signal
Numbers of Boards
LVA sensor
board available from n-1
Hardware signal
Software signal
Numbers of Boards
ALB sensor
test_10_C.xml
ERSA
1 0 0
Ready
Conveyor track
Maintenance mode

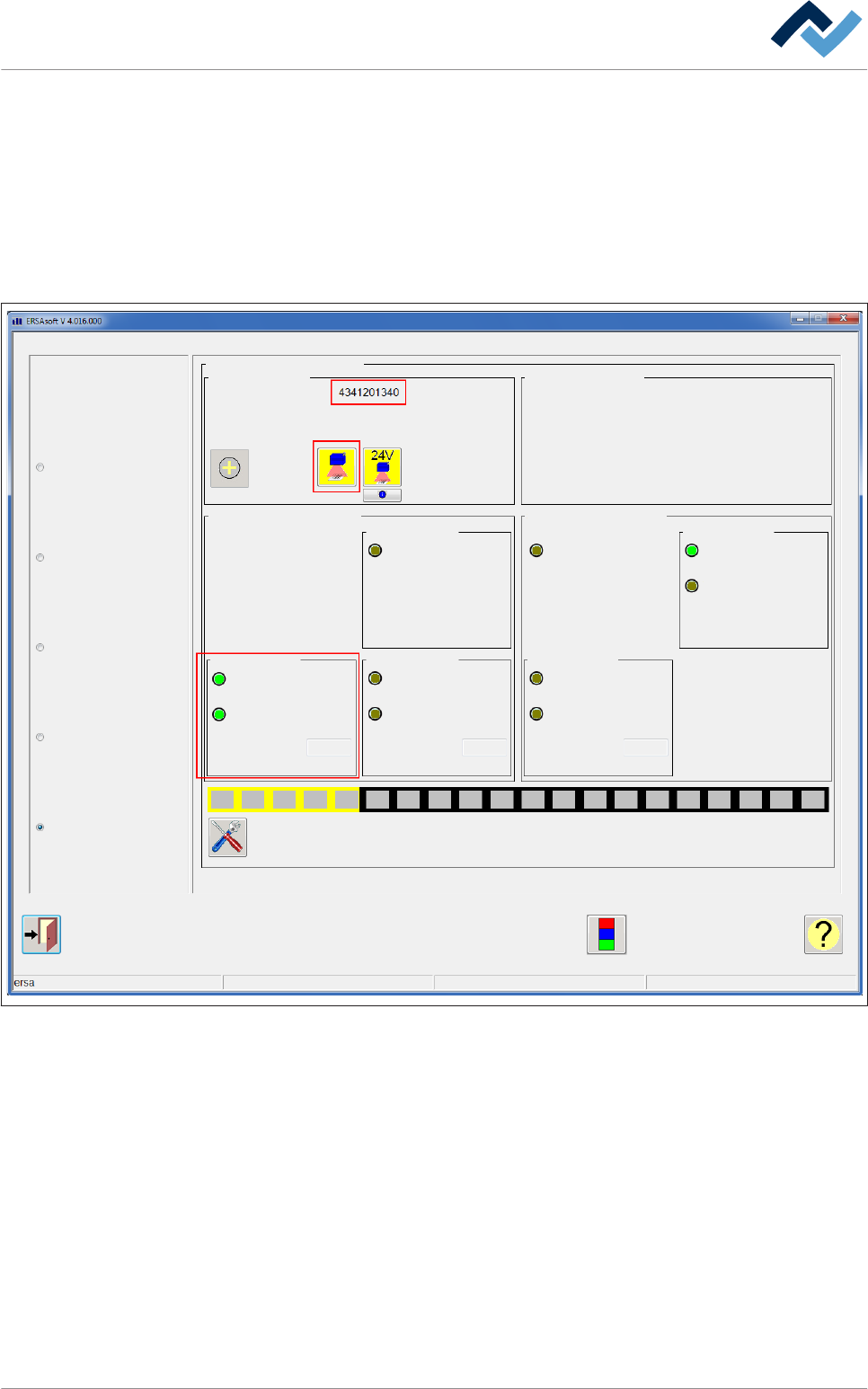

Abb. 66: Línea de transporte: En este ejemplo, la pieza de soldadura se encuentra en [ALB Sensor]. Se visualizarán las señales de
hardware y software. Los LEDs [Señal de harware] y [Señal de software] se mostrarán en verde. Se leerá el código. En el siguiente
paso, la pieza se transportará hasta el [LVA Sensor].
6.11.9.3
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 209 / 0
Code reader
Edit dialog
Code reader conveyor track 1
Outside machine Inside machine
Code
Soldering program
Library
Code
Soldering program
Library
conveyor track 4
Code reader
Code reader
Code reader
Code reader
Code reader
conveyor track 2
conveyor track 3
conveyor track 1
Sensors outside machine Sensors inside machine
SMEMA SMEMA
ON
Conveyor
Ready
Not busy to N-1
Sensor ISEL
Hardware signal
Software signal
Numbers of Boards
Hardware signal
Software signal
Numbers of Boards
LVA sensor
board available from n-1
Hardware signal
Software signal
Numbers of Boards
ALB sensor
test_10_C.xml
ERSA
2 2 1
ERSA test_10_C.xml
Conveyor track
Maintenance mode
Abb. 67: Línea de transporte: La pieza se transportará a SMEMA.
ü Vea el estado de los sensores ALB (ALB es un acrónimo que significa [Área
Lectura Entrada]).
1. En el cuadro [Sensors outside machine] se mostrará una señal de hardware y
una señal de software.
ð Cuando la pieza de soldadura sea registrada por el sensor,el LED [Hardware
signal] se mostrará en verde. Este estado se comunicará al PLC.
ð Cuando la pieza de soldadura sea reconocida por el control en el punto de
traspaso, el LED [Software signal] se mostrará en verde.
ð El campo de muestra [Numbers of Boards] muestra el número de piezas de
soldadura registradas hasta ese momento.
ü Consulte el estado de [SMEMA] (antes de la máquina):
1. En el cuadro [Sensors outside machine]
ð [board available from n-1]: Se muestra el estado de la señal de SMEMA. Si hay
alguna placa antes de la máquina el LED se mostrará en verde.
ü Consulte el estado del sensor LVA (LVA significa [Placa Antes de Puesto]).
1. En el cuadro [Sensors outside machine]
ð Se mostrará una señal de hardware y software.
Code reader
Sensors outside machine
SMEMA
Hardware signal
Software signal
Numbers of Boards
LVA sensor
board available from n-1
Hardware signal
Software signal
Numbers of Boards
ALB sensor
