Cambio del modo de servicio Los modos operativos principales de la máquina se representan en el diagrama de flujo como rectángulos. El texto presente en el interior del rectángulo aparece siempre en la barra de estado de…

100%1 / 625
Interruptor
principal
encendido
Electronica apagad.
Unidad electrónica
Desconectado
Suministro de voltaje OK
Comprobación de apagado de emergencia
Movimiento desconect.
Modo mantenimiento
¿Se ha pulsado el
botón [Desbloqueo activado]?
No
No
Suministro de voltaje OK
No
No
No
No
¿Referenciación de
todos los ejes OK?
¿Está vacía la máquina?
No
No hay NINGÚN
mensaje que impida el cambio
a [Automático]
No
¿Se ha seleccionado
un programa de soldadura?
No
No
¿Se ha llegado a un
punto de tiempo de preconexión,
por ejemplo [Calentador]?
No
¿Está el reloj conmutador
en fase encendido?
No
¿Está el reloj conmutador
en fase encendido?
No
¿Parada de emergencia OK?
Comprobación de apagado de emergencia
Movimiento desconect.
No
¿Parada de emergencia OK?
No
¿Extracción OK?
Los siguientes requisitos
conducen también
a acceso directo a
[Suministro de voltaje OK]:
• Parada de emergancia pulsada
O error en parada de
emergencia
• Reloj conmutador en fase
apagado Y máquina vacia
¿No hay ningún
error para [Electrónica
apagada]?
¿Iniciación de CAN y SPS OK?
¿El botón [Automático]
está pulsado?
No
No
Movimiento conectadoMovimiento conectado
Diagrama de flujo: Los rectángulos azules definen el modo de funcionamiento de la máquina.
Estos modos de funcionamiento también se muestran en la barra de estado de la pantalla de control.
Iniciar máquina
Referenciación de los servoejes
Interno: ¿SPS OK?
¿Referenciación de
los servoejes OK?
No
No
¿Se ha comenzado
la referenciación de
los servoejes?
No
¿Hay servoejes?
No
¿Tensión de suministro OK?
¿El botón
[Instalar] está pulsado?
El siguiente requisito
conduce también
a acceso directo
[Suministro apagado]:
• La versión del software de
visualización está
anticuada
Los siguientes requisitos
conducen también a
acceso directo
[Desbloqueo apagado]:
• El botón [Movimiento desconect.]
se ha pulsado
• Existe un error que lleva a
[Movimiento desconect.], por ejemplo
el participante CAN
opcional no está configurado
Aparece el diálogo
de selección
[........................]
Modo automático
Con la opción
[botón azul RESET]
¿Se ha
presionado el botón
azul RESET?
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 220 / 0
Cambio del modo de servicio
Los modos operativos principales de la máquina se representan en el diagrama de
flujo como rectángulos. El texto presente en el interior del rectángulo aparece
siempre en la barra de estado de la ventana de puesta en marcha. En dicha barra es
posible controlar siempre el modo activo en el momento.

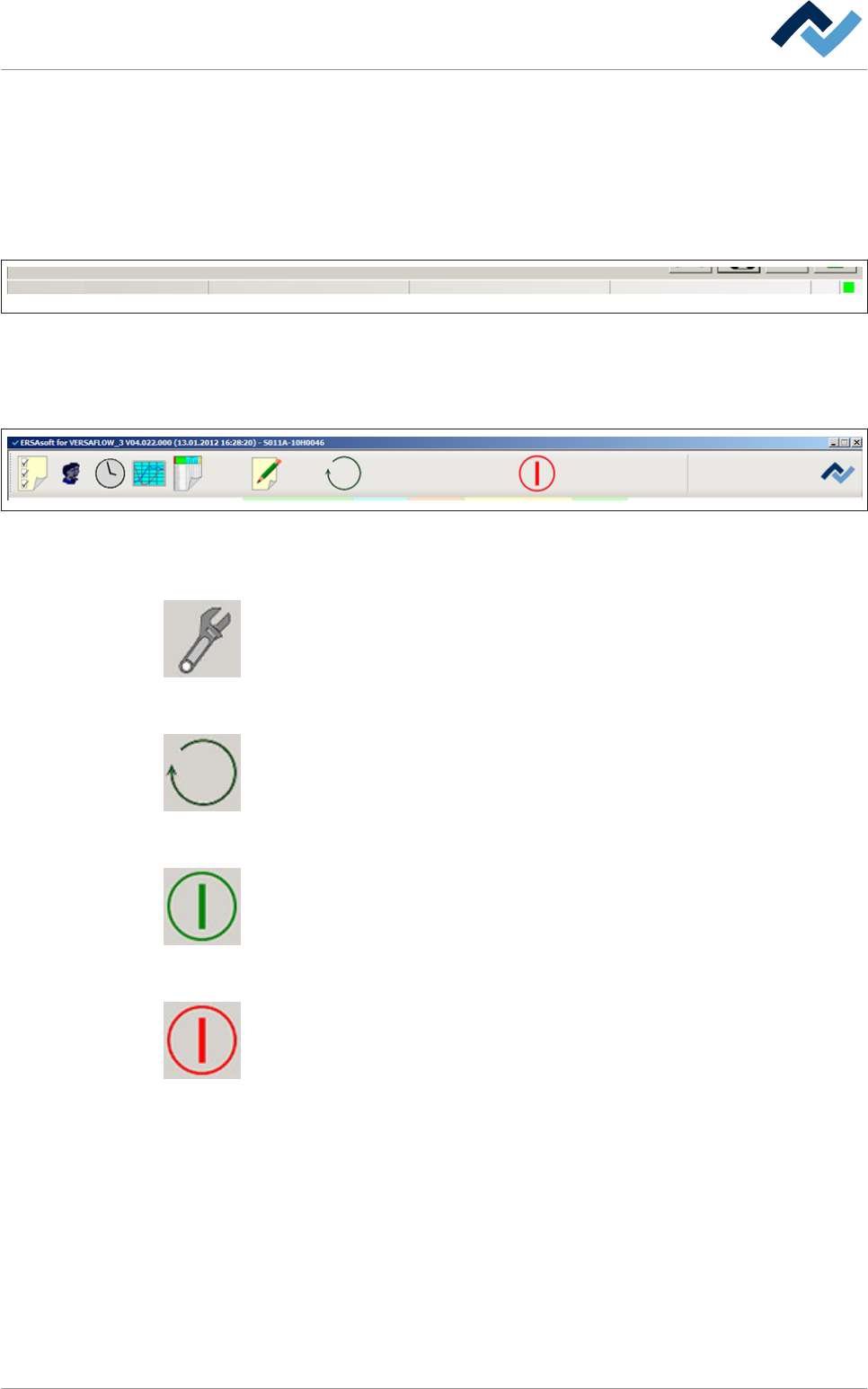

La barra de estado se encuentra en la parte de abajo de la pantalla:
user: none Automatic mode Library Soldering program
Abb. 71: La barra de estado muestra el usuario que ha iniciado sesión y el modo de funcionamiento de la máquina actual . En modo
automático se muestran, además, la biblioteca y el programa de soldado que está activado en ese momento.
En la barra de herramientas superior de la ventana de puesta en marcha, es posible
ver los botones de los distintos modos operativos:
Preheating Soldering module ExitInfeed Infeed unit
Solder pot
user: none maintenance mode
Flux unit
Abb. 72: Barra de herramientas superior
Si la máquina está en modo [Automatic mode]:
Este botón solo es visible en [Automatic mode] . Clicando en este botón puede de-
tener un programa de soldado activo y dejar la máquina en [Maintenance mode] .
Si la máquina está en modo [Maintenance mode]:
Con este botón puede cambiar el modo de servicio de la máquina o seleccionar un
programa de soldado.
Si la máquina está en modo [Movement off]:
Cuando se muestra el símbolo verde, la máquina se encuentra en modo [Move-
ment off]: Clicando en este botón puede cambiar al [Maintenance mode] .
Si la máquina está en modo [Maintenance mode]:
Si se muestra el símbolo rojo, la máquina está en [Maintenance mode] .Al clicar es-
te botón puede cambiar a [Movement off] .
6.13.1
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 221 / 0
Protocolo de soldadura y datos operativos
Esta función permite registrar y documentar con precisión todo el proceso de sol-
dadura. Es posible consultar y exportar los datos de un lote de productos. Por cada
circuito impreso de una serie es posible generar un archivo separado de los datos
de proceso.
Abra la ventana de diálogo
ü Para abrir la ventana de introducción [Soldering report and operating data]:
1. En la barra de herramientas superior de la ventana de diálogo de activación,
haga clic en el botón
.
ð Si aparece el campo de introducción [Password]:
2. Introduzca el nombre de usuario y la contraseña correcta.
ð Tras haber introducido correctamente [User name] y [Password:] aparece la
ventana de introducción [Soldering report and operating data]:
Maintenance mode
Soldering report and operating data
Soldering report
Operating data
Energy measurement

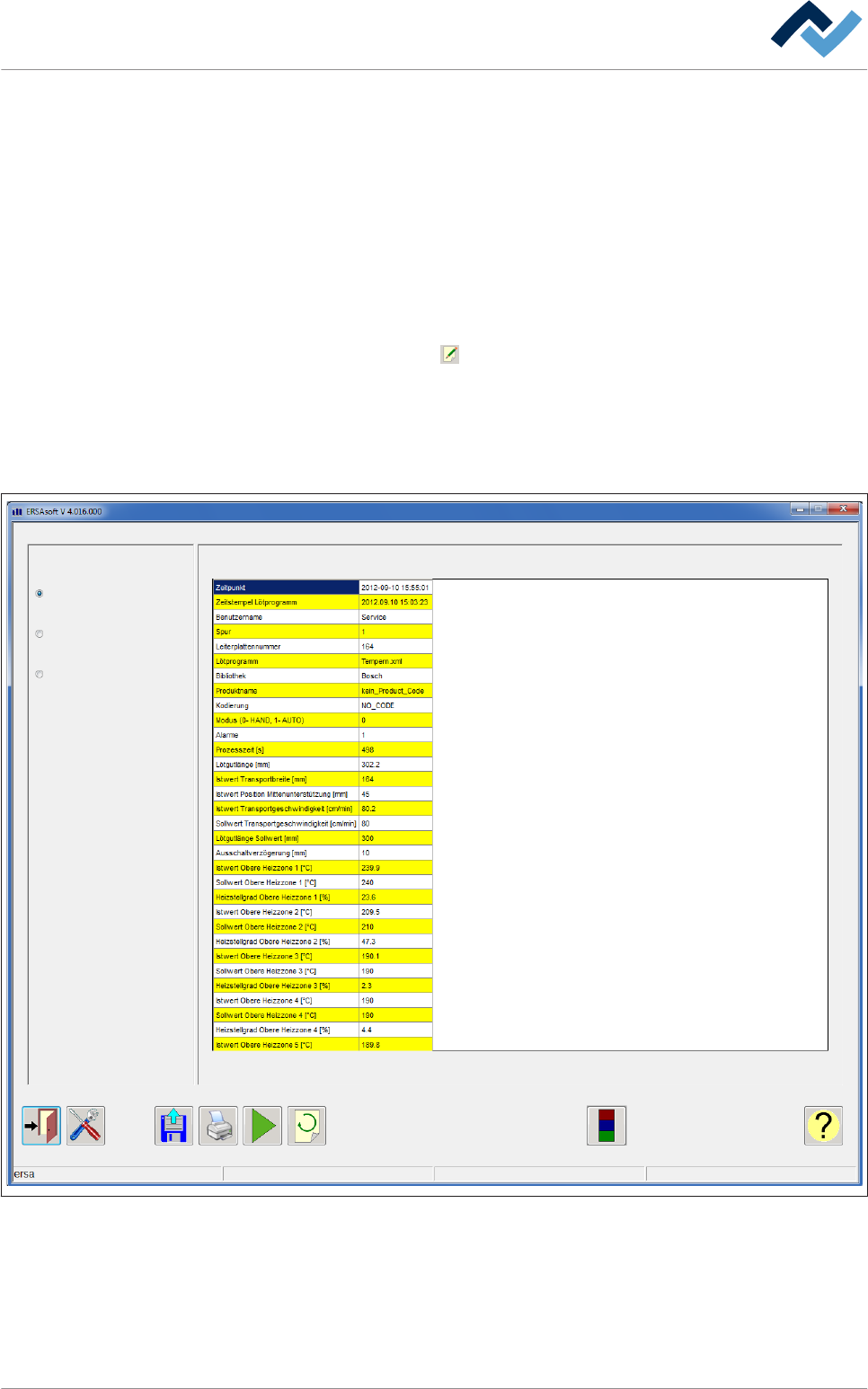

Abb. 73: Ventana de introducción [Informe soldadura y datos de funcionamiento] Los botones radio en la parte superior izquierda
permiten abrir las ventanas correspondientes.
6.14
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 222 / 0
