Consulta del estado de una zona en el cuadro [Estado] Esta información tiene fines de servicio y diagnóstico y solo es visible si en el diálo- go de entrada [General settings]/[User administration], la casilla de verific…
ü Ahora se establecerá la inclinación de la curva característica de temperatura [k]
en [200°C]:
0
Valor real T
(t)
= 205°C
Valor nominal T
(t)
= 200°C
0 20 40 60 80 100 120 140 160 180 200 220 °C
Temperatura anterior
del dispositivo de calibrado
50
20
100
150
200
T
(t)
Abb. 85: La inclinación de la curva característica debe variar de manera que en el campo de
muestra [T
(T)
] se muestre un valor de [200°C].
1. Establezca una temperatura de [200℃] en el termoelemento mediante el dis-
positivo de calibrado.
2. Consulte el valor del campo de muestra [t].
ð Ejemplo: Cuando en el cuadro [Temperature compensation], en el campo
de muestra [t] se muestre un valor de [205°C]:
3. Clique en el campo de entrada [k] e introduzca un valor para la inclinación. Va-
ríe el valor hasta que en el campo de muestra [T
(T)
] se muestre un valor de
[200°C].
4. Para aceptar la configuración clique el botón .
ð En este caso, la inclinación de la curva característica se ha establecido con éxi-
to.
La inclinación de la curva característica también se puede determinar calculándola:
Introduzca los valores en la fórmula de al lado. El valor calculado [k] debe introdu-
cirse en el campo de entrada [k]. En el campo de muestra [T
(T)
] se mostrará también
un valor de [200°C].
t
T
(t)
=
k
10000
- 1
(
(
- b
•
205°C
200°C
=
-146,34
10000
- 1
(
(
- (- 2°C)
•
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 258 / 0
Consulta del estado de una zona en el cuadro [Estado]
Esta información tiene fines de servicio y diagnóstico y solo es visible si en el diálo-
go de entrada [General settings]/[User administration], la casilla de verificación [Ex-
tended view] está activada.
Maintenance mode
Top zones Settings
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Zone
Temperature compensation
T(t)=(k/10000 + 1) * t + b
State
°C
°C
°C
°C
Monitoring of the blower aktive
Sensor position
Reference junction temperature
Proportional reinforcement heating
Reset time (I-rate) heating
Derivative time (D-rate) heating
Dynamic at switch of set value
Dynamic at switch of set value (heating)
Proportional reinforcement cooling
Reset time (I-rate) cooling
Derivative time (D-rate) cooling
Dynamic at switch of set value
Sensor broken
Actual value to high
Set value to high
Value frozen
Power value 100% - Value unchanged
Heating ratio
Cooling ratio
Current RPM of the blower
Tolerance till zone is ready (less set value tolerance)
%
%
Rpm
K
°C
k
b
mm
%/°C
s
s
s
s
%/°C
Cooling zone
Cooling zone
Cooling zone
Cooling zone
%
%
Heating ratio average
Cooling ratio average
Controlparameter
temperature set value
t
T(t)

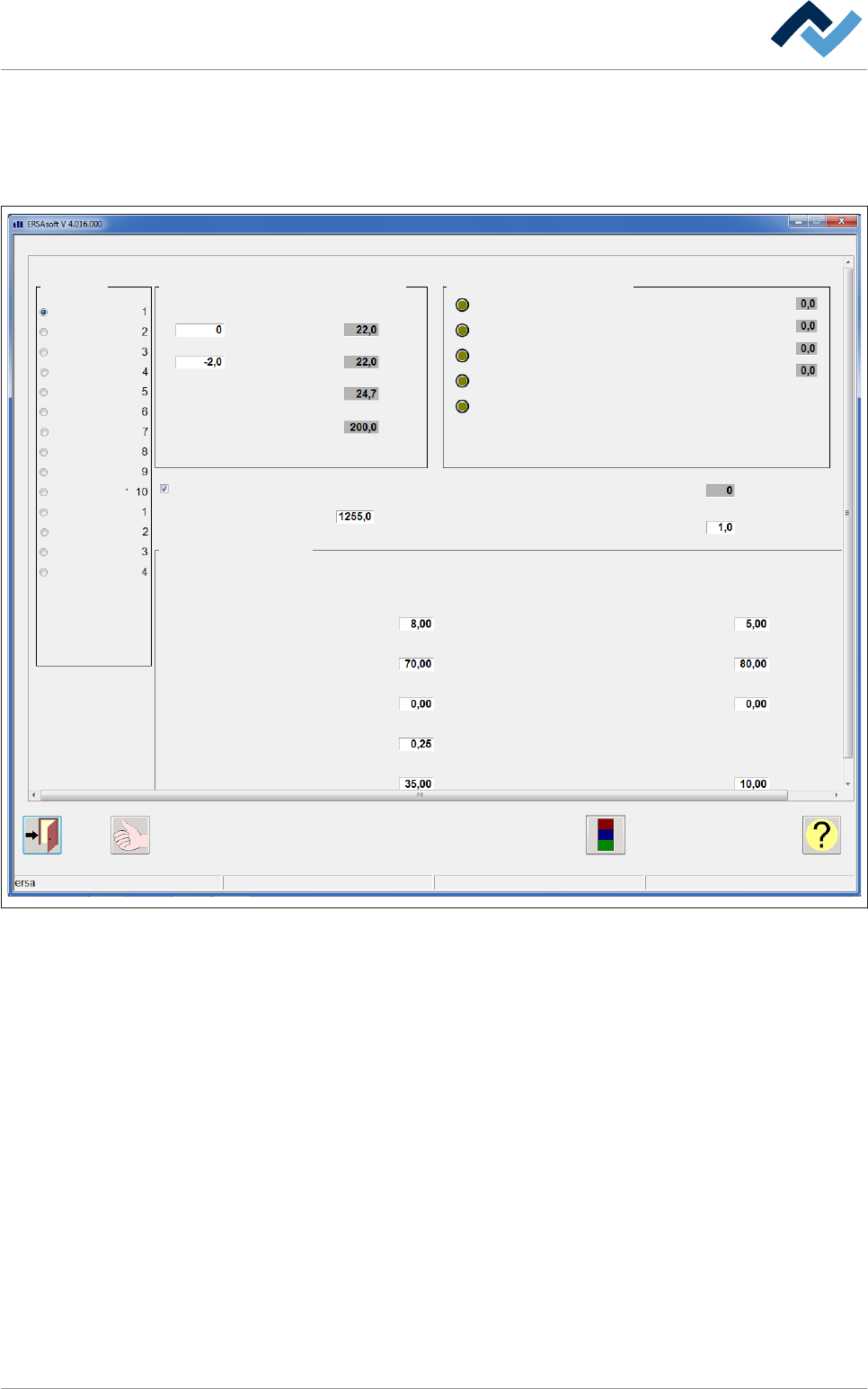

Abb. 86: En la parte superior derecha está el recuadro [Estado]
ü Para visualizar el estado de una zona:
1. En el recuadro [Zone] seleccione una zona.
ð En el recuadro [State] ahora es posible visualizar el estado de la zona seleccio-
nada:
▪ [Sensor broken] visualiza el estado del termoelemento. Si un cable está roto, el
LED se vuelve verde y aparece un mensaje.
▪ [Actual value to high] Si se supera el valor real máximo admitido (ej. 400°C), el
LED se vuelve verde y aparece un mensaje.
▪ [Set value to high] Si se supera el valor configurado máximo admitido (ej.
400°C), el LED se vuelve verde y aparece un mensaje.
▪ [Value frozen] Si la temperatura real de una zona permanece inalterada duran-
te más de 60 minutos, el LED se vuelve verde y aparece un mensaje.
▪ [Power value 100% - Value unchanged] Si el circuito de calentamiento se ca-
lienta al 100% por el tiempo [x], sin que se produzca un aumento significativo
de la temperatura, el LED se vuelve verde.
6.17.8.1
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 259 / 0
▪ [Heating ratio] visualiza la potencia actual de calentamiento de la zona en [%]
respecto al valor máximo.
▪ [Heating ratio average] visualiza el valor medio de la potencia de calentamien-
to.
▪ [Cooling ratio] visualiza la potencia actual de enfriamiento de la zona en [%]
respecto al valor máximo.
▪ [Cooling ratio average] visualiza el valor medio de la potencia de enfriamiento.
