Control de proceso ERSA (EPC)
El primer diálogo de entrada [EPC].
El [EPC] sirve para valorar todo el proceso de reflujo y controlar:
▪ la velocidad de transporte
▪ temperatura de las zonas
▪ Convección de las zonas
ü Abra el primer diálogo de introducción de datos [EPC] :
1. Clique, en la barra de herramientas inferior del diálogo básico, el botón [EPC].
ð Se abrirá el primer diálogo de entrada [EPC]:

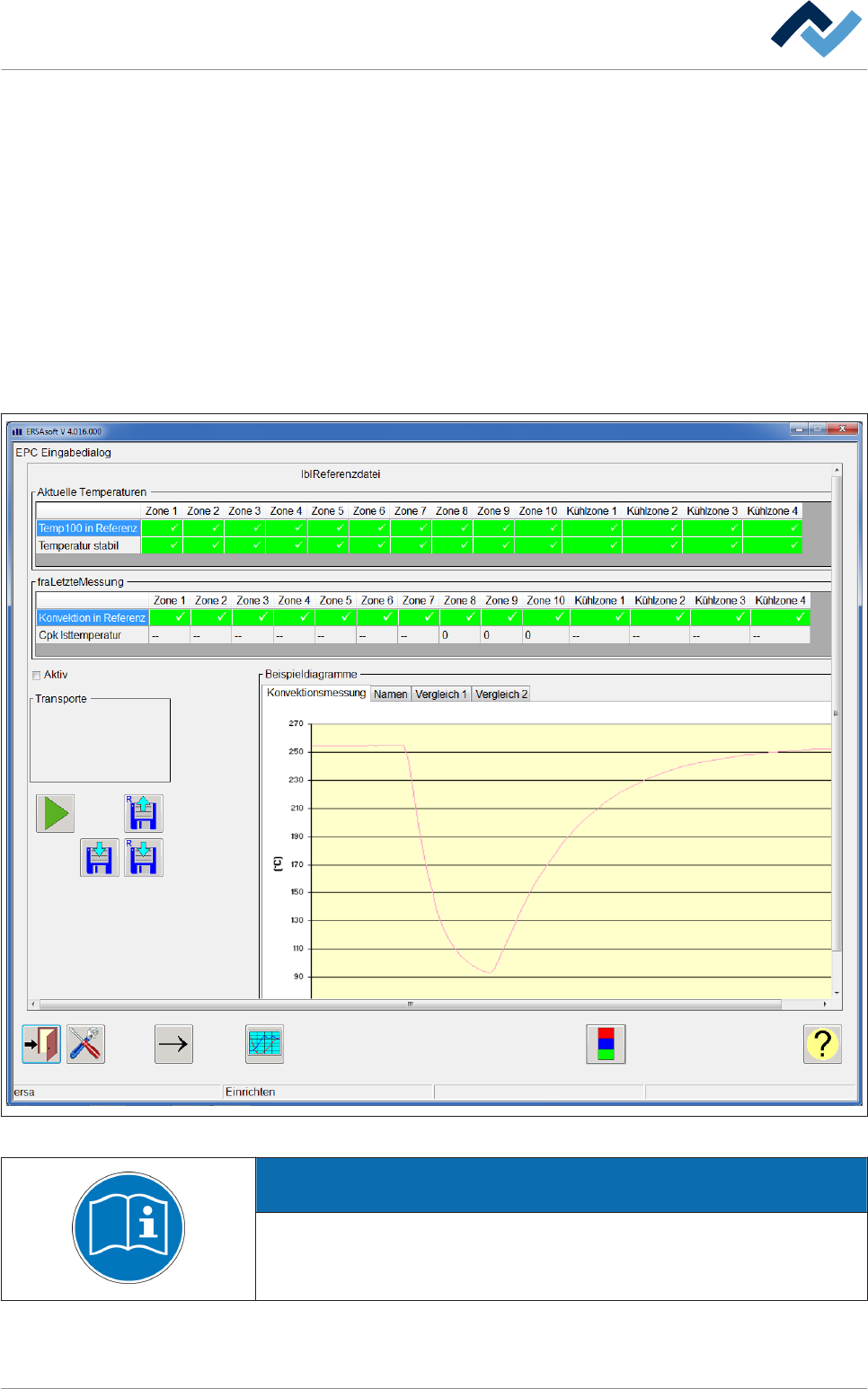

Abb. 92: El primer diálogo de entrada [EPC].
ADVERTENCIA
Documentos complementarios
En el archivo [product_data_reflow], que se entrega con el pedido, encontrará un
breve descripción del control de proceso ERSA [EPC].
6.17.10
6.17.10.1
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 267 / 0
El segundo diálogo de entrada [EPC].
El [EPC] sirve para valorar todo el proceso de reflujo y controlar:
▪ la velocidad de transporte
▪ temperatura de las zonas
▪ Convección de las zonas
ü Abra el segundo diálogo de introducción de datos [EPC]:
1. En la barra de herramientas inferior del primer diálogo [EPC], clique en el bo-
tón
.
ð Se abrirá el segundo diálogo de entrada [EPC]:

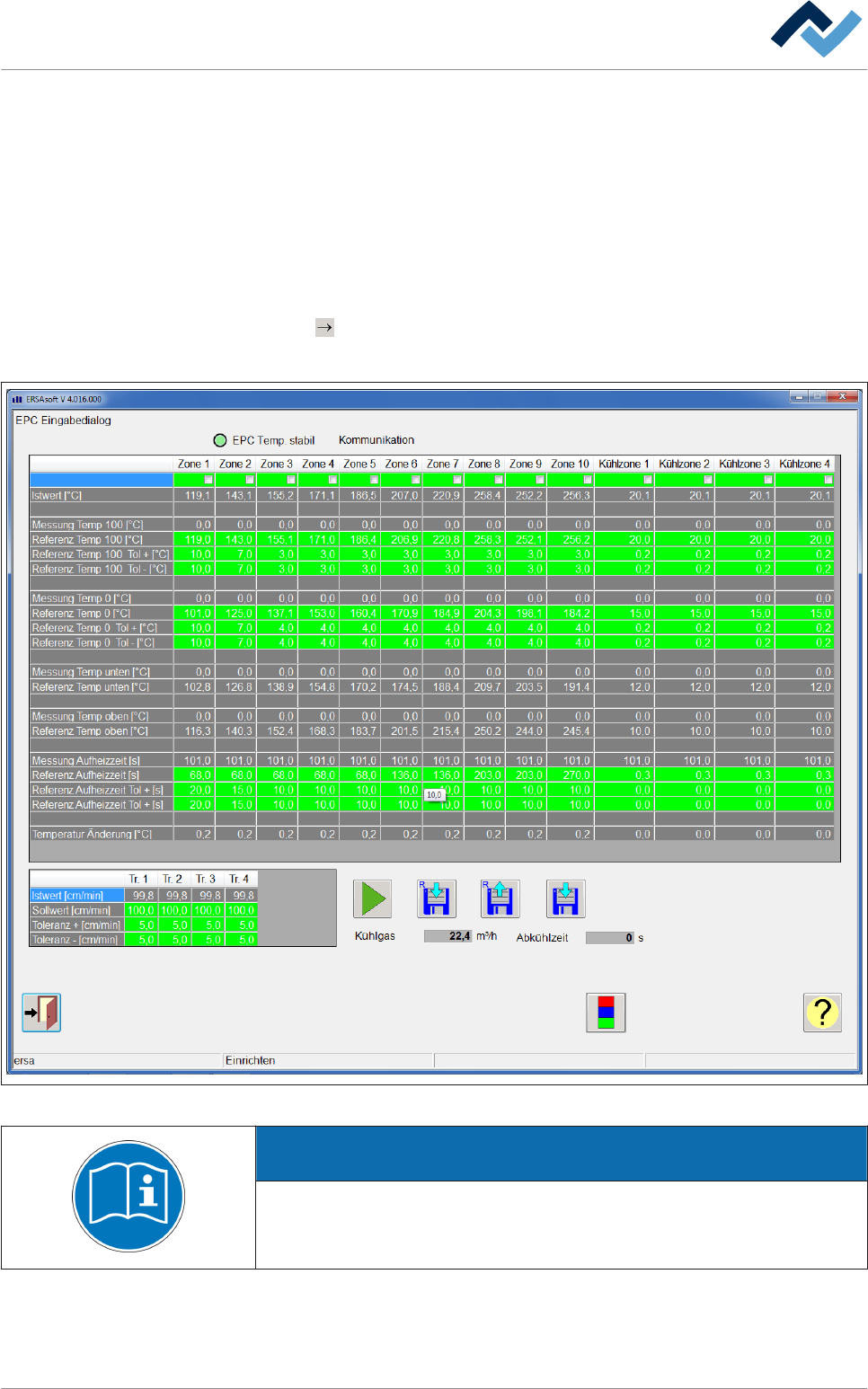

Abb. 93: El segundo diálogo de entrada [EPC].
ADVERTENCIA
Documentos complementarios
En el archivo [product_data_reflow], que se entrega con el pedido, encontrará un
breve descripción del control de proceso ERSA [EPC].
6.17.10.2
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 268 / 0
Diálogo de configuración [EPC]
ü Para abrir el diálogo de configuración [EPC]:
1. En la barra de herramientas inferior del primer diálogo [EPC], clique en el bo-
tón
.
ð Se abrirá el diálogo de configuración [EPC] :
Maintenance mode
EPC Settings
Can block infeed
Evaluate convection measuring
Stop infeed when convection is measured
Also active in maintenance
show banner
show EPC control above transports
Warning tolerance threshold
Active
Automatic convection measuring
Interval
Time
Conveyor monitoring
Conveyor 1
Conveyor 2
Conveyor 3
Conveyor 4
Gear transmission ratio
Gear transmission ratio
Gear transmission ratio
Gear transmission ratio
Cooling gas monitoring
Set value
Active
Tolerance plus
Tolerance minus

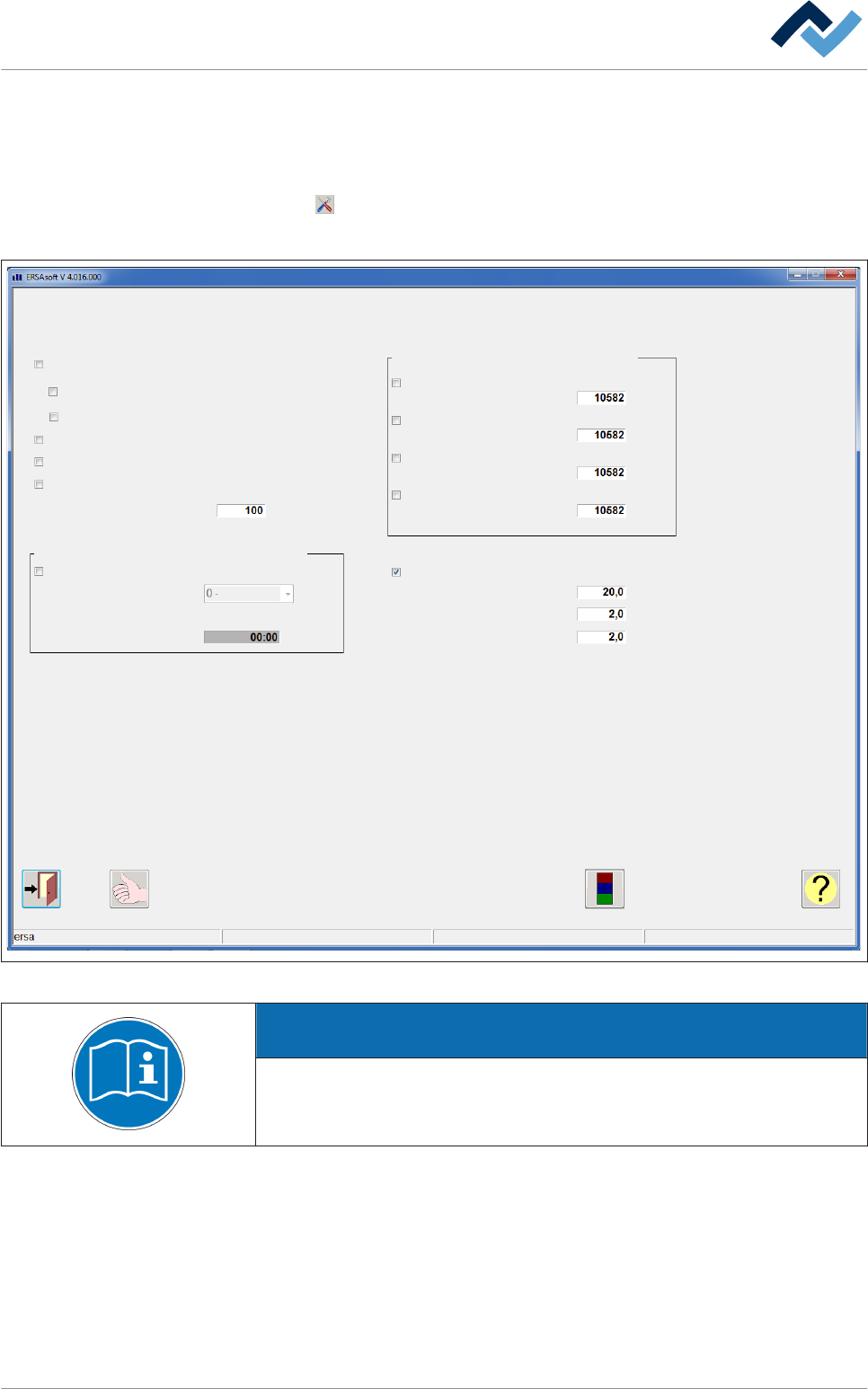

Abb. 94: Diálogo de configuración [EPC]
ADVERTENCIA
Documentos complementarios
En el archivo [product_data_reflow], que se entrega con el pedido, encontrará un
breve descripción del control de proceso ERSA [EPC].
6.17.10.3
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 269 / 0
