Ejemplos para la referenciación del ajuste del ancho. Diferenciamos tres opciones para la referenciación: ▪ Referenciación del ajuste del ancho con desplazamiento de referencia. Realice la referenciación de este modo cua…
ü Aceptar la configuración, cerrar el diálogo
1. Para aceptar la configuración clique el botón .
2. Clique en para cerrar el cuadro de diálogo.
ü Cambio al siguiente carril de transporte en el diálogo de configuración:
1. Clique en de la barra de herramientas de la parte inferior.
ð Se mostrará el diálogo de configuración del siguiente carril de transporte.
ü Cambio al carril de transporte anterior en el diálogo de configuración:
1. Clique en de la barra de herramientas de la parte inferior.
ð Se mostrará el diálogo de configuración del carril de transporte anterior.
ü Cambio de soporte central directamente en el diálogo de configuración:
1. Clique en
de la barra de herramientas de la parte inferior.
ð Se mostrará el diálogo de configuración del soporte central.
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 285 / 0
Ejemplos para la referenciación del ajuste del ancho.
Diferenciamos tres opciones para la referenciación:
▪ Referenciación del ajuste del ancho con desplazamiento de referencia. Realice
la referenciación de este modo cuando haya instalado un interruptor de fin de
carrera en el ajuste del ancho. Consulte el ejemplo a).
▪ Referenciación del ajuste del ancho sin desplazamiento de referencia. Realice
la referenciación de este modo cuando no haya instalado ningún interruptor de
fin de carrera par el ajuste del ancho y todos los carriles de transporte estén
provistos de largeros de transporte estables . Consulte el ejemplo b).
▪ Referenciación del ajuste del ancho sin desplazamiento de referencia. Realice
la referenciación de este modo cuando no haya instalado ningún interruptor de
fin de carrera par el ajuste del ancho, y en los equipos de más de un carril los
largeros de transporte estén acoplados mecánicamente . Consulte el ejemplo
c).
6.17.14
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 286 / 0

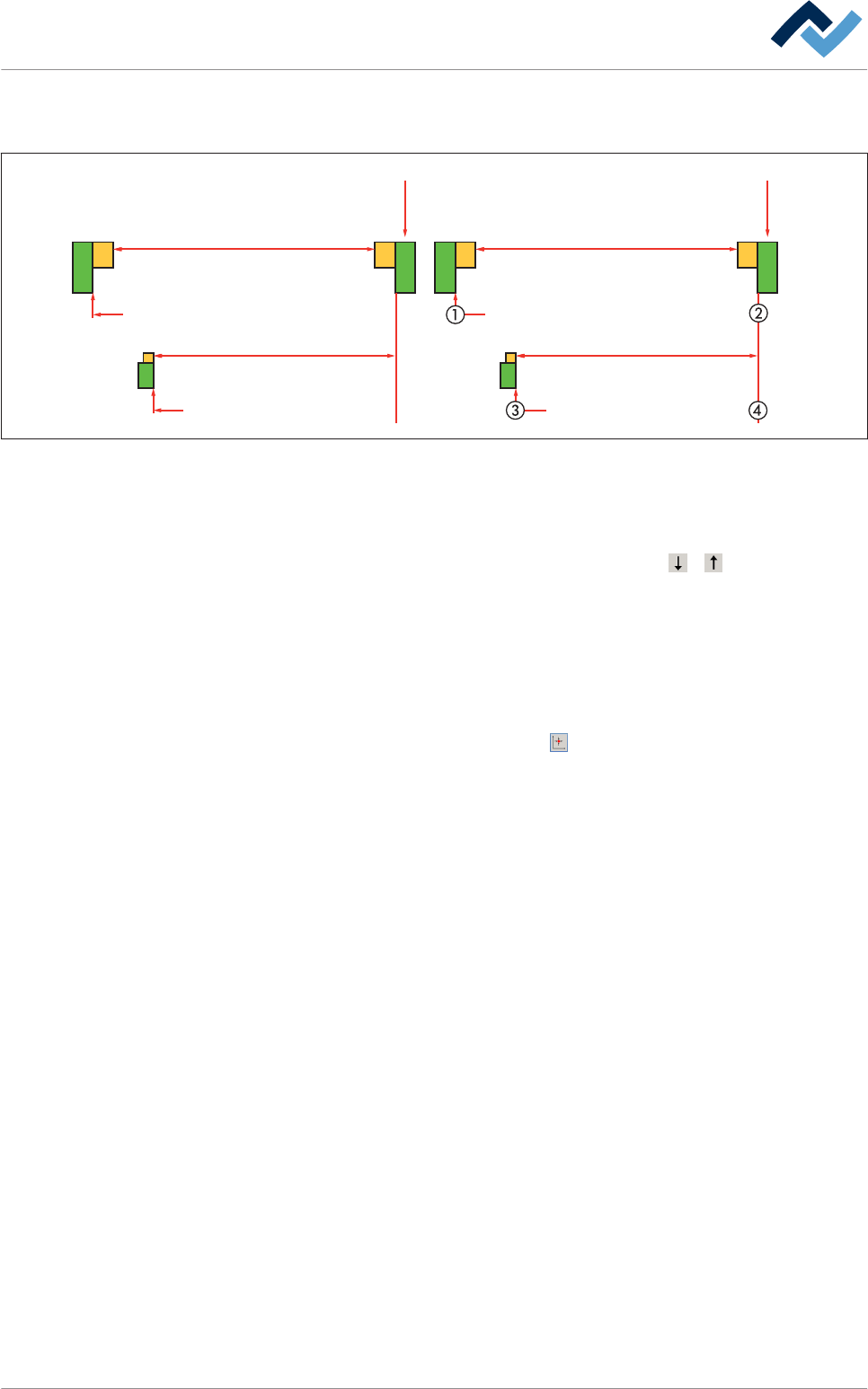

Ejemplo a), con interruptor de fin de carrera, con desplazamiento de
referencia
Carril 1
Larguero fijo
Ancho del punto de referencia 1
Ancho 1
Mitad del punto de referencia 1
Carril 2
Larguero fijo
Ancho del punto de referencia 2
Ancho 2
Mitad del punto de referencia 2
Abb. 101: Referenciación del ajuste del ancho y el soporte central en un equipo de dos carriles
ü Referenciación del ajuste del ancho:
1. Abra el diálogo de introducción de datos [Conveyor width adjustment] .
2. En el cuadro [width adjustment convey. 1] clique en o y mantenga.
ð El largero de transporte móvil se desplazará del interruptor de referencia
hacia el medio de la zona de transporte.
ð En cuanto ya no esté activado el interruptor de referencia:
3. Suelte el botón.
4. Abra el diálogo de configuración [Motor] Conveyor width adjustment .
5. En el diálogo [Positioning] clique en
.
ð La referenciación se iniciará. El largero de transporte móvil se desplazará
en dirección al interruptor de referencia hasta que el interruptor de fin de
carrera vuelva a activarse. La tracción se detendrá y se desplazará ligera-
mente en la dirección contraria. La tracción está referenciada. El piloto de
estado [Motor is referenced] se pondrá verde.
6. Mida la distancia real (1) – (2) entre los dos largeros de transporte.
ð En caso de que el valor coincida con el [Actual value], la referenciación ha con-
cluído.
