Ejemplos para la referenciación del soporte central. Diferenciamos tres opciones para la referenciación: ▪ Referenciación del soporte central con desplazamiento de referencia. Realice la referenciación de este modo cuand…
2. Escriba en el campo de introducción [Max. distance until message] un valor en
[mm].
ð Un ejemplo: Si se introduce el valor [100 mm], el PLC controla esta área. Si
la cadena del soporte central cubre un tramo de 100 mm, y dentro de este
tramo se descubre que falta una biela oscilante, aparece un mensaje.
ð Llegado este punto el procedimiento ha finalizado.
ü Aceptar la configuración, cerrar el diálogo
1. Para aceptar la configuración clique el botón
.
2. Clique en para cerrar el cuadro de diálogo.
ü Para pasar directamente a la ventana de las configuraciones del riel siguiente:
1. En la barra de herramientas inferior haga clic en el botón
.
ð Se abre la ventana de las configuraciones para el riel siguiente.
ü Para pasar directamente a la ventana de las configuraciones del riel anterior:
1. En la barra de herramientas inferior haga clic en el botón .
ð Se abre la ventana de las configuraciones para el riel anterior.
ü Para pasar directamente a la ventana de las configuraciones de la anchura del
transportador:
1. En la barra de herramientas inferior haga clic en el botón
.
ð Se abre la ventana de las configuraciones para la anchura del transportador.
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 293 / 0
Ejemplos para la referenciación del soporte central.
Diferenciamos tres opciones para la referenciación:
▪ Referenciación del soporte central con desplazamiento de referencia. Realice la
referenciación de este modo cuando haya instalado un interruptor de fin de ca-
rrera en el soporte central. Consulte el ejemplo a).
▪ Referenciación del soporte central sin desplazamiento de referencia. Realice la
referenciación de este modo cuando no haya instalado ningún interruptor de
fin de carrera en el soporte central y todos los carriles de transporte estén so‐
bre largeros de transporte fijos . Consulte el ejemplo b).
▪ Referenciación del soporte central sin desplazamiento de referencia. Realice la
referenciación de este modo cuando no haya instalado ningún interruptor de
fin de carrera en el soporte central, y en los equipos de más de un carril los
largeros de transporte estén acoplados mecánicamente . Consulte el ejemplo
c).
6.17.16
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 294 / 0

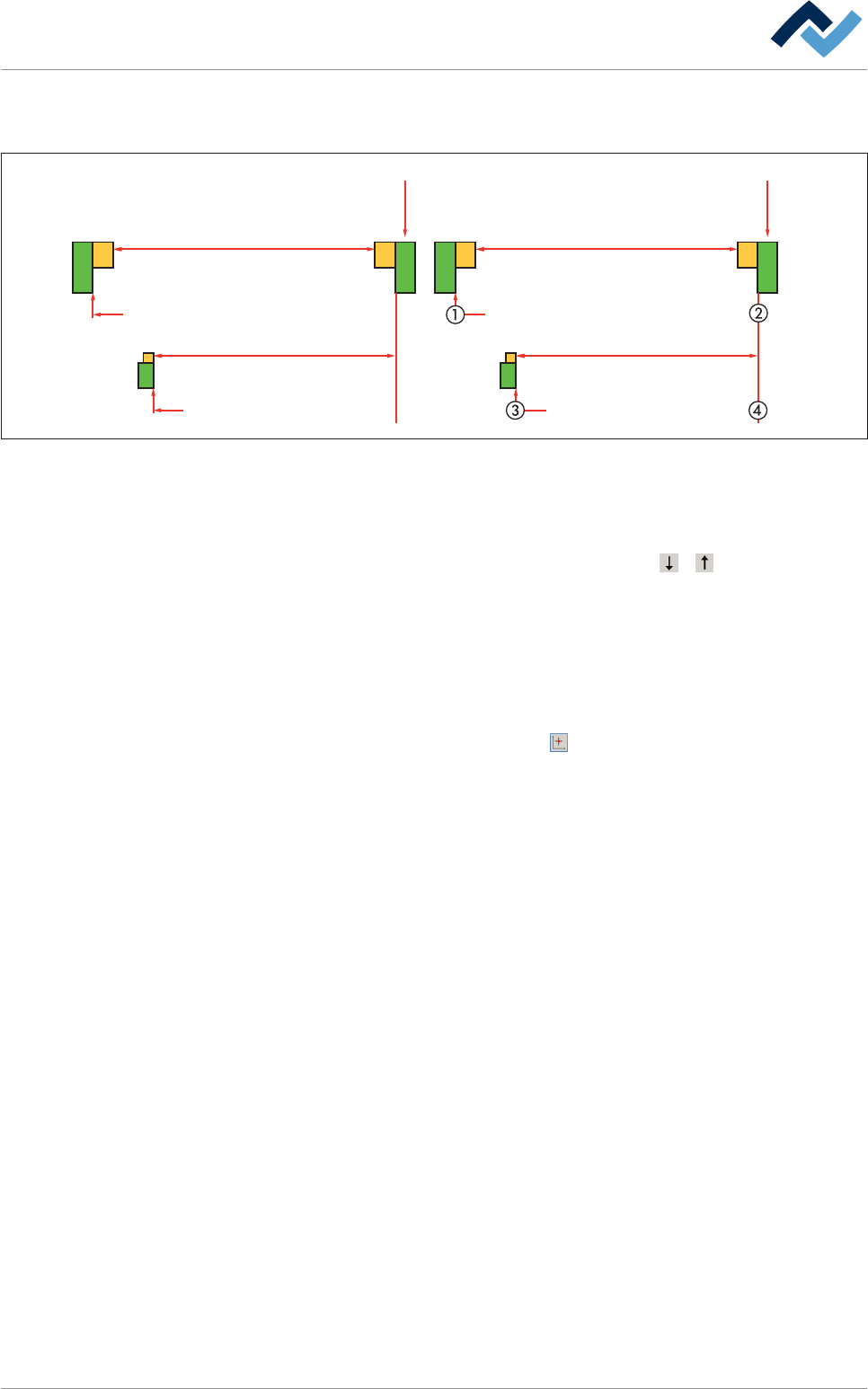

Ejemplo a), con interruptor de fin de carrera, con desplazamiento de
referencia
Carril 1
Larguero fijo
Ancho del punto de referencia 1
Ancho 1
Mitad del punto de referencia 1
Carril 2
Larguero fijo
Ancho del punto de referencia 2
Ancho 2
Mitad del punto de referencia 2
Abb. 105: Referenciación del ajuste del ancho y el soporte central en un equipo de dos carriles
ü Referenciación del soporte central:
1. Abra el diálogo de introducción de datos [Center support] .
2. En el cuadro [width adjustment center 1] clique en o y mantenga.
ð El largero de transporte móvil se desplazará del interruptor de referencia
hacia el medio de la zona de transporte.
ð En cuanto ya no esté activado el interruptor de referencia:
3. Suelte el botón.
4. Abra el diálogo de configuración [Motor] Center support .
5. En el diálogo [Positioning] clique en
.
ð La referenciación se iniciará. El largero de transporte móvil se desplazará
en dirección al interruptor de referencia hasta que el interruptor de fin de
carrera vuelva a activarse. La tracción se detendrá y se desplazará ligera-
mente en la dirección contraria. La tracción está referenciada. El piloto de
estado [Motor is referenced] se pondrá verde.
6. Mida la distancia exacta (3) – (4) entre el largero de transporte fijos y el sopor-
te central.
ð En caso de que el valor coincida con el [Actual value], la referenciación ha con-
cluído.
