Ejemplo a), con interruptor de fin de carrera, con desplazamiento de
referencia
Carril 1
Larguero fijo
Ancho del punto de referencia 1
Ancho 1
Mitad del punto de referencia 1
Carril 2
Larguero fijo
Ancho del punto de referencia 2
Ancho 2
Mitad del punto de referencia 2
Abb. 105: Referenciación del ajuste del ancho y el soporte central en un equipo de dos carriles
ü Referenciación del soporte central:
1. Abra el diálogo de introducción de datos [Center support] .
2. En el cuadro [width adjustment center 1] clique en o y mantenga.
ð El largero de transporte móvil se desplazará del interruptor de referencia
hacia el medio de la zona de transporte.
ð En cuanto ya no esté activado el interruptor de referencia:
3. Suelte el botón.
4. Abra el diálogo de configuración [Motor] Center support .
5. En el diálogo [Positioning] clique en
.
ð La referenciación se iniciará. El largero de transporte móvil se desplazará
en dirección al interruptor de referencia hasta que el interruptor de fin de
carrera vuelva a activarse. La tracción se detendrá y se desplazará ligera-
mente en la dirección contraria. La tracción está referenciada. El piloto de
estado [Motor is referenced] se pondrá verde.
6. Mida la distancia exacta (3) – (4) entre el largero de transporte fijos y el sopor-
te central.
ð En caso de que el valor coincida con el [Actual value], la referenciación ha con-
cluído.
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 295 / 0
Ejemplo b), sin interruptor de fin de carrera, sin desplazamiento de
referencia
Carril 1
Larguero fijo
Ancho del punto de referencia 1
Ancho 1
Mitad del punto de referencia 1
Carril 2
Larguero fijo
Ancho del punto de referencia 2
Ancho 2
Mitad del punto de referencia 2

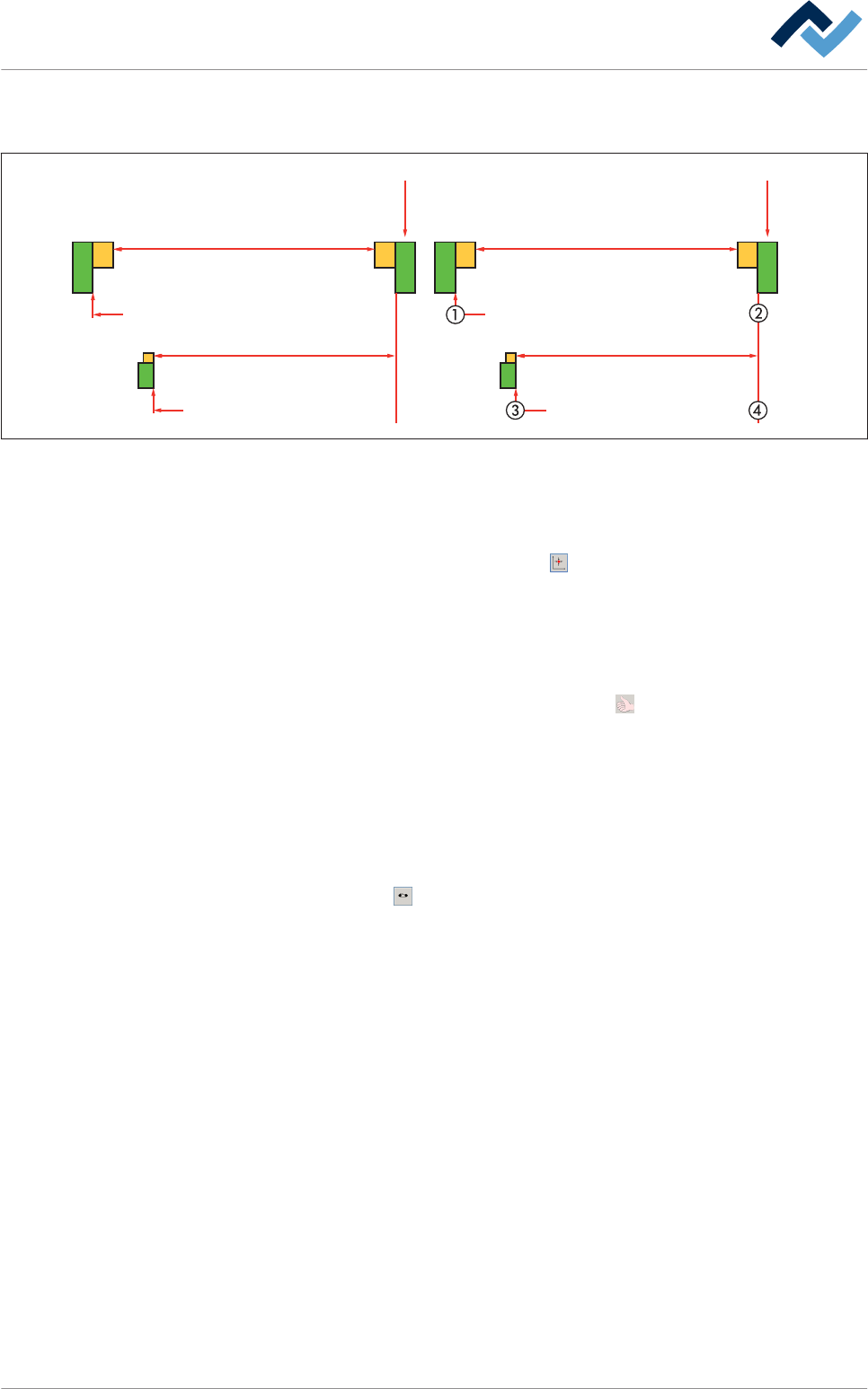

Abb. 106: Referenciación del ajuste del ancho y el soporte central en un equipo de dos carriles
ü Referenciación del soporte central:
1. Abra el diálogo de configuración [Motor] Center support .
2. En el diálogo [Positioning] clique en .
3. Mida la distancia exacta (3) – (4) entre el largero de transporte fijos y el sopor-
te central.
4. Clique en el campo de entrada [Reference position] e introduzca el valor obte-
nido en la medición.
5. Para aceptar la configuración clique el botón
.
ð El valor introducido corresponde a la posición de referencia nueva.
ü Comprobación de la referenciación:
1. Abra el diálogo de introducción de datos [Center support] .
2. Clique en el campo de entrada de datos [Set value] e introduzca un valor en
[mm] .
3. Pulse el botón
.
ð El soporte central se ajustará. En el campo [Actual value] puede ver la posi-
ción actual en [mm] . Una vez finalizado el posicionamiento:
4. Mida la distancia exacta (3) – (4) entre el largero de transporte fijos y el sopor-
te central.
ð En caso de que el valor coincida con el [Actual value], la referenciación ha con-
cluído.
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 296 / 0
Ejemplo C), sin interruptor de fin de carrera, sin desplazamiento de
referencia, mecanismo del largero acoplado
Carril 1
Larguero fijo
Ancho del punto de referencia 1
Ancho 1
Mitad del punto de referencia 1
Acoplado
mecánicamente
Carril 2
Ancho del punto de referencia 2
Ancho 2
Mitad del punto de referencia 2

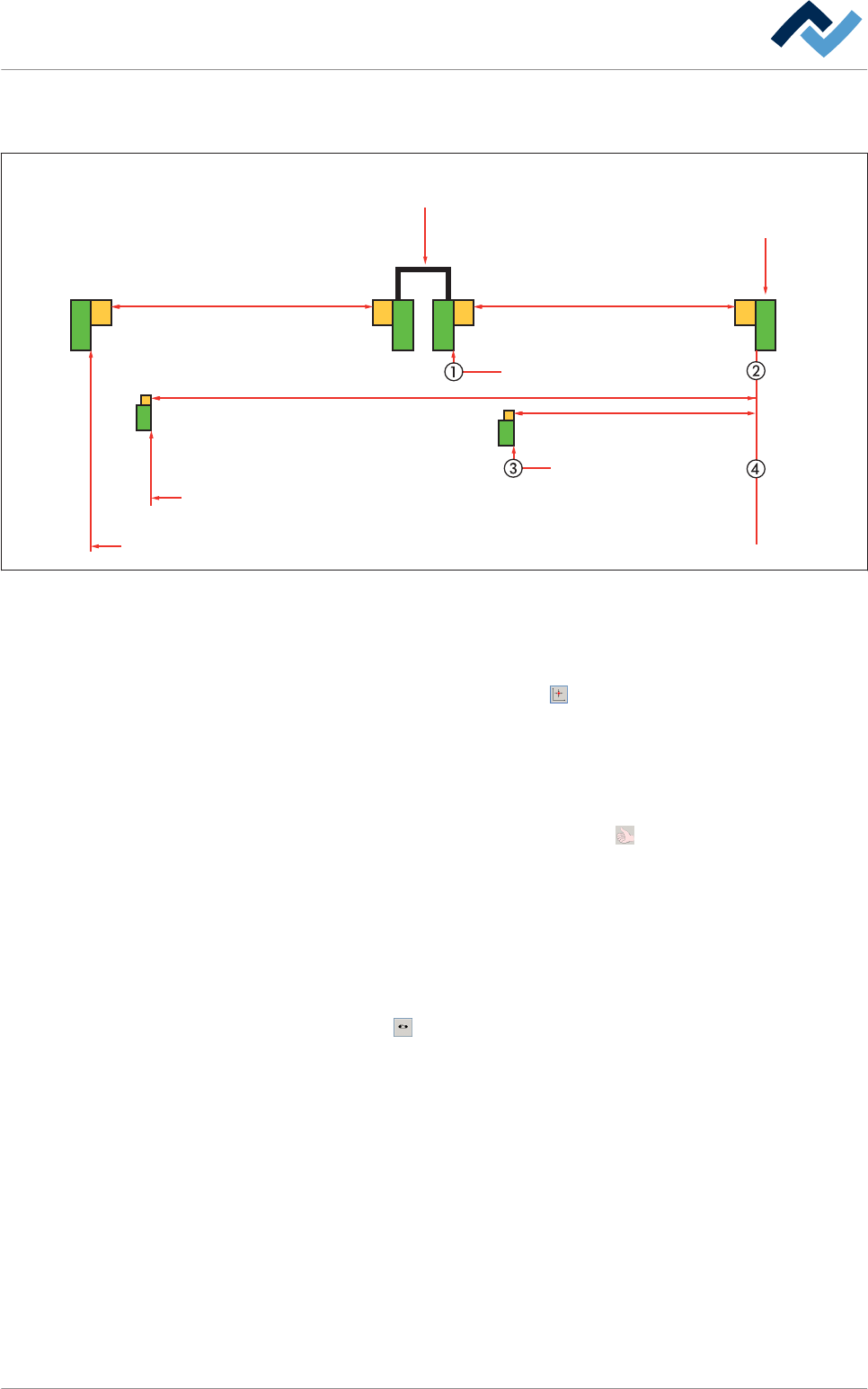

Abb. 107: Referenciación del ajuste del ancho y el soporte central en un equipo de dos carriles
ü Referenciación del soporte central:
1. Abra el diálogo de configuración [Motor] Center support .
2. En el diálogo [Positioning] clique en .
3. Mida la distancia exacta (3) – (4) entre el largero de transporte fijos y el sopor-
te central.
4. Clique en el campo de entrada [Reference position] e introduzca el valor obte-
nido en la medición.
5. Para aceptar la configuración clique el botón
.
ð El valor introducido corresponde a la posición de referencia nueva.
ü Comprobación de la referenciación:
1. Abra el diálogo de introducción de datos [Center support] .
2. Clique en el campo de entrada de datos [Set value] e introduzca un valor en
[mm] .
3. Pulse el botón
.
ð El soporte central se ajustará. En el campo [Actual value] puede ver la posi-
ción actual en [mm] . Una vez finalizado el posicionamiento:
4. Mida la distancia exacta (3) – (4) entre el largero de transporte fijos y el sopor-
te central.
ð En caso de que el valor coincida con el [Actual value], la referenciación ha con-
cluído.
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 297 / 0
