Mensajes de estado en el recuadro [ ISEL sensor] ▪ [Hardware signal]: Visualiza el estado del sensor. Si el material que se debe sol- dar es detectado por el sensor, el LED aparece verde. Este estado se envía al PLC. ▪ […
Observe la figura siguiente:
Dispositivo
de soldadura
Dispositivo
anterior
Siguiente
dispositivo
Sensor ISEL
Sensor ISAL
Placa de soldadura
n + 1n - 1 n

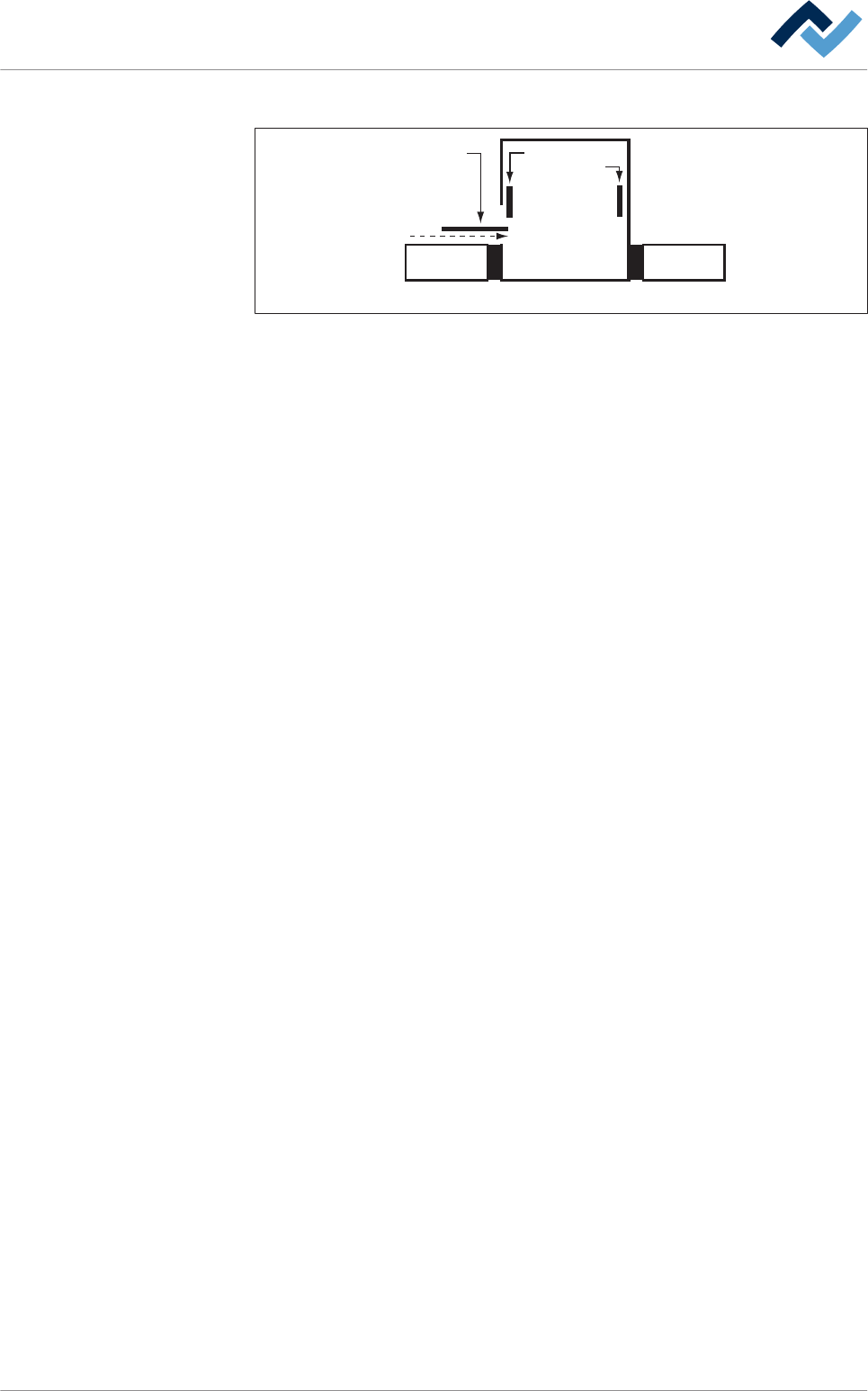

Abb. 112: Posicione los sensores ISEL e ISAL
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 303 / 0
Mensajes de estado en el recuadro [ISEL sensor]
▪ [Hardware signal]: Visualiza el estado del sensor. Si el material que se debe sol-
dar es detectado por el sensor, el LED aparece verde. Este estado se envía al
PLC.
▪ [Software signal]: Visualiza el estado del PLC. Si el material que se debe soldar
es reconocido por el software como seguro, el LED aparece verde.
▪ [Software impulse counter]: Mensaje visualizado para fines de servicio y diag-
nóstico.
Monitoreo del sensor
ü Para monitorear el sensor y visualizar un mensaje:
1. Haga clic en el campo de introducción [Max. time detection] e introduzca un
valor en [s].
ð Un ejemplo: Si en esta ventana se indica un valor de [60 s], en cuanto el
sensor permanezca ocupado por más de 60 segundos aparece un mensaje.
ð Llegado este punto el procedimiento ha finalizado.
Mensajes de estado en el recuadro [LGA sensor]
▪ [Hardware signal]: Visualiza el estado del sensor. Si el material que se debe sol-
dar es detectado por el sensor, el LED aparece verde. Este estado se envía al
PLC.
▪ [Software signal]: Visualiza el estado del PLC. Si el material que se debe soldar
es reconocido por el software como seguro, el LED aparece verde.
▪ [Software impulse counter]: Mensaje visualizado para fines de servicio y diag-
nóstico.
Monitoreo del sensor
ü Para monitorear el sensor y visualizar un mensaje:
1. Haga clic en el campo de introducción [Max. time detection] e introduzca un
valor en [s].
ð Un ejemplo: Si en esta ventana se indica un valor de [60 s], en cuanto el
sensor permanezca ocupado por más de 60 segundos aparece un mensaje.
ð Llegado este punto el procedimiento ha finalizado.
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 304 / 0
Mensajes de estado en el recuadro [ISAL sensor]
▪ [Hardware signal]: Visualiza el estado del sensor. Si el material que se debe sol-
dar es detectado por el sensor, el LED aparece verde. Este estado se envía al
PLC.
▪ [Software signal]: Visualiza el estado del PLC. Si el material que se debe soldar
es reconocido por el software como seguro, el LED aparece verde.
▪ [Software impulse counter]: Mensaje visualizado para fines de servicio y diag-
nóstico.
Monitoreo del sensor
ü Para monitorear el sensor y visualizar un mensaje:
1. Haga clic en el campo de introducción [Max. time detection] e introduzca un
valor en [s].
ð Un ejemplo: Si en esta ventana se indica un valor de [60 s], en cuanto el
sensor permanezca ocupado por más de 60 segundos aparece un mensaje.
ð Llegado este punto el procedimiento ha finalizado.
Emitir una señal acústica cuando se supera el tiempo [Max. time
detection]
ü Para emitir una señal acústica cuando se supera el tiempo:
1. En el recuadro [Alarm] active la casilla de verificación [sound if ISAL max time is
reached].
ð Si se supera el tiempo [Max. time detection], se emite también una señal
acústica.
ð Llegado este punto el procedimiento ha finalizado.
Descripción de funciones | 6
