Valores reales de N2 en el recuadro [ N2 power value] ▪ [Infeed]: visualiza el valor de potencia actual de la válvula proporcional N2 en Infeed en [%] ▪ [Reflow zone]: visualiza el valor de potencia actual de la válvula …
ü Para abrir la ventana de diálogo de las configuraciones [Controlparameter]:
1. Abra la ventana de diálogo de las configuraciones [Residual oxygen].
2. En la barra de herramientas inferior haga clic en el botón .
ð Se abre la ventana de las configuraciones [Controlparameter]:
Controlparameter Settings
Maintenance mode
Pressure Flow
/
Pressure
N2 flow
N2 flow average
N2 flow total
N2 power value
Infeed
Reflow zone
Outfeed
Infeed
Reflow zone
Outfeed
O2 actual values
Tuning blow control
State
Stopped by user or process
Step
mbar
m³/h
m³/h
m³
%
%
%
ppm
ppm
ppm
Controlparameter reflow zone
Proportional reinforcement
Reset time (I-rate)
Derivative time (D-rate)
Dynamic at switch of set value
Dynamic at switch of set value (heating)
Controller range
%/°C
s
s
%
Set value
Actual value
Yp
Yi
Yd
PID
Deviation
State
%
%
%
%
%

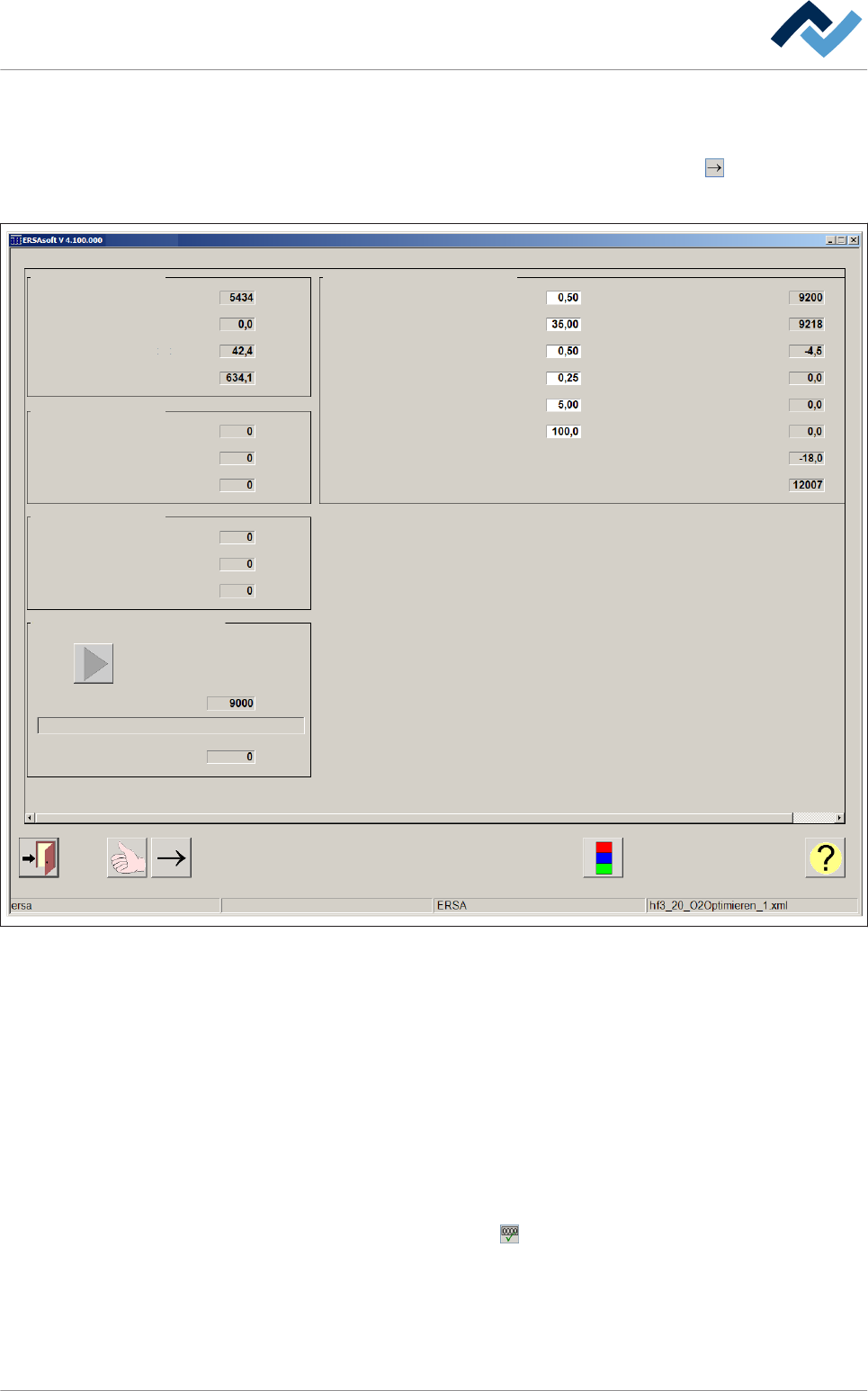

Abb. 126: Ventana de diálogo de las configuraciones [Controlparameter]
Valores reales para el flujo de N2 en el recuadro [Pressure / Flow]
▪ [Pressure]: visualiza la presión actual de la alimentación del nitrógeno en
[mbar].
▪ [N2 flow]: visualiza el flujo actual de nitrógeno que atraviesa la máquina en
[m³/h].
▪ [N2 flow average ]: visualiza el valor medio del flujo de nitrógeno que atraviesa
la máquina. El valor medio se calcula en un intervalo de tiempo de unos 30 se-
gundo y se visualiza en [m³/h].
▪ [N2 flow total]: Visualiza el consumo total de nitrógeno en [m³] a partir del últi-
mo accionamiento del botón
en la ventana de introducción [N2/O2].
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 337 / 0
Valores reales de N2 en el recuadro [N2 power value]
▪ [Infeed]: visualiza el valor de potencia actual de la válvula proporcional N2 en
Infeed en [%]
▪ [Reflow zone]: visualiza el valor de potencia actual de la válvula proporcional
N2 en reflow zone en [%].
▪ [Outfeed]: visualiza el valor de potencia actual de la válvula proporcional N2 en
Exit en [%].
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 338 / 0
Valores reales de O2 en el recuadro [O2 actual values]
▪ [Infeed]: visualiza el contenido actual de oxígeno residual en el Infeed en
[ppm].
▪ [Reflow zone]: visualiza el contenido actual de oxígeno residual en el reflow zo-
ne en [ppm].
▪ [Outfeed]: visualiza el contenido actual de oxígeno residual en el Exit en [ppm].
Optimizar el control de la insuflación en el recuadro [Tuning blow control]
ü Para optimizar el control de la insuflación:
1. En el recuadro [Tuning blow control] haga clic en el botón
.
ð De esta manera se optimiza el control de la insuflación.
ð Durante la optimización este botón se visualiza de color amarillo.
2. El estado de la optimización se muestra en los campos de visualización.
ð En cuanto se concluye el procedimiento de optimización, el botón se visualiza
de color gris.
CUIDADO
¡Pueden producirse mal funcionamientos en la máquina!
Los cambios deben ser llevados a cabo únicamente por personal especialista en
técnicas de regulación.
Parámetros de control en el recuadro [Controlparameter reflow zone]
Campos de introducción:
▪ [Proportional reinforcement]
▪ [Reset time (I-rate)]
▪ [Derivative time (D-rate)]
▪ [Dynamic at switch of set value]
▪ [Dynamic at switch of set value (heating)]
▪ [Controller range]: El actuador N2 se abre al máximo según los valores introdu-
cidos en [%].
Campos de visualización:
▪ [Set value]
▪ [Actual value]
▪ [Yp]
▪ [Yi]
▪ [Yd]
▪ [PID]
▪ [Deviation]
▪ [State]
ü Aceptar la configuración, cerrar el diálogo
1. Para aceptar la configuración clique el botón
.
2. Clique en para cerrar el cuadro de diálogo.
