Diálogo de configuración [Módulo] En este diálogo puede calibrar el intrumento de medida CAN. Esta información tiene fines de servicio y diagnóstico y solo es visible si en el diálo- go de entrada [General settings]/[Use…
Visualizar el estado de los módulos de medición en los recuadros de
[Module 1] a [Module 4].
Dependiendo de la dotación de la máquina, pueden estar presentes hasta cuatro
módulos de medición.
▪ [Is configured]: visualiza el estado de la configuración. Si el módulo se ha confi-
gurado correctamente, el LED aparece verde.
▪ [Module has error]: visualiza el estado del módulo. Si el módulo funciona co-
rrectamente, el LED aparece verde. Si se detecta un error, el LED aparece ver-
de.
▪ [Place of installation]: visualiza la sede de montaje del punto de medición.
▪ [Serial number]: visualiza el número de serie del módulo de medición.
▪ [Hours of operation]: visualiza las horas de funcionamiento del módulo a partir
de la puesta en funcionamiento.
▪ [Module in heating-up phase]: visualiza el estado del calentamiento del módu-
lo. Si el módulo está en fase de calentamiento, el LED aparece verde.
▪ [Measure value flow]: visualiza el flujo actual a través del módulo de medición
en [l/h].
▪ [Measure value O2]: visualiza el valor actual del oxígeno residual en [ppm] o en
[%].
▪ [Measure value temperature]: visualiza la temperatura actual del módulo de
medición en [°C].
▪ [Measure value heating current]: visualiza la corriente absorbida actual en
[mA].
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 343 / 0
Diálogo de configuración [Módulo]
En este diálogo puede calibrar el intrumento de medida CAN.
Esta información tiene fines de servicio y diagnóstico y solo es visible si en el diálo-
go de entrada [General settings]/[User administration], la casilla de verificación [Ex-
tended view] está activada.
ADVERTENCIA
¿No puede realizar cambios?
Para acceder a este diálogo son necesarios los derechos de usuario para el [Set
value pages] . Sin un nombre de usuario y contraseña, las configuraciones solo
pueden consultarse. En ese caso, pulse la tecla [ESC] del teclado mientras aparece
la solicitud de contraseña o clique en el botón [Cancel].
ü Abra el diálogo de configuración [Module] :
1. Abrir el diálogo de configuración [CAN measuring instrument with CAN address
28].
2. Clique en el botón del cuadro de un módulo.
ð Aparecerá el diálogo de configuración [Module] :
Module 1 Settings
Maintenance mode
Module 1
Please wait
Calibration release
Calibrationpoint
FV1
FV2 PV2
PV1
1.
Calibrationpoint2.
Set value
Actual value Actual value
Set value
Actual value
Set value
Actual value
Set value
Actual value
Set value
Current measuring value
Start calibration
Start calibration

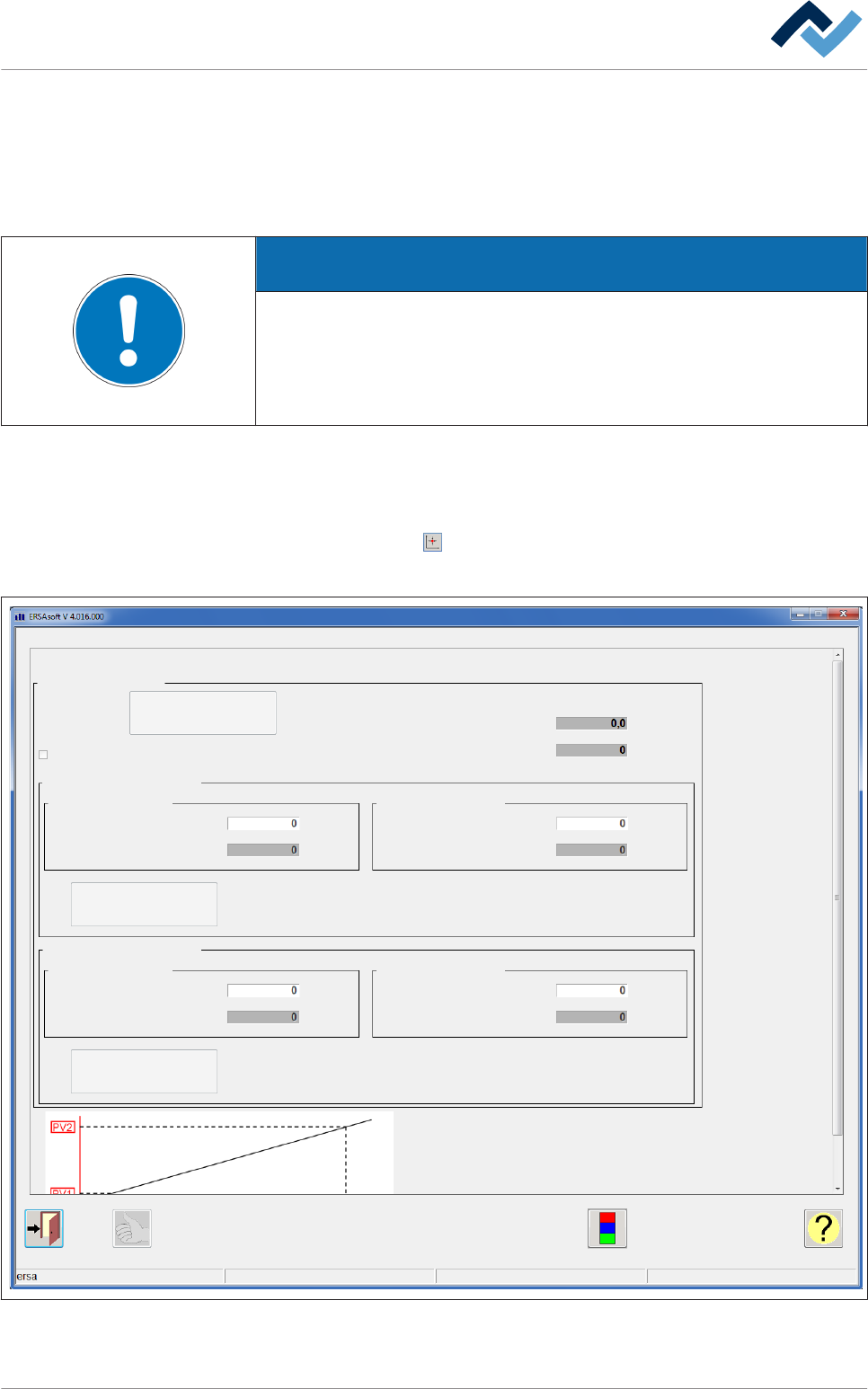

Abb. 128: Diálogo de configuración [Módulo]
6.17.25
Descripción de funciones | 6
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 344 / 0
Diálogo de configuración [Sistema de frío]
En este diálogo puede controlar el estado del circuito de agua y activar el control
de presión. Puede controlar el estado de la función [Fast cooling] y probar el fun-
cionamiento.
Esta información tiene fines de servicio y diagnóstico y solo es visible si en el diálo-
go de entrada [General settings]/[User administration], la casilla de verificación [Ex-
tended view] está activada.
ADVERTENCIA
¿No puede realizar cambios?
Para acceder a este diálogo son necesarios los derechos de usuario para el [Set
value pages] . Sin un nombre de usuario y contraseña, las configuraciones solo
pueden consultarse. En ese caso, pulse la tecla [ESC] del teclado mientras aparece
la solicitud de contraseña o clique en el botón [Cancel].
ADVERTENCIA
Documentos complementarios
Lea también los documentos [90346_EA_Leckwasserüberwachung] y [112648] del
archivo [product_data_reflow], que forma parte del envío.
ADVERTENCIA
Documentos complementarios
Lea también el documento [112648] del archivo de datos [product_data_reflow ],
que forma parte del envío.
