Enfriamiento parte de abajo: Limpieza intercambiador de calor agua fría CUIDADO Riesgo de daños materiales ü Las láminas del intercambiador de calor son muy sensibles y se doblan muy fácilmente. ¡Esto puede provocar una …
5 5 6
66

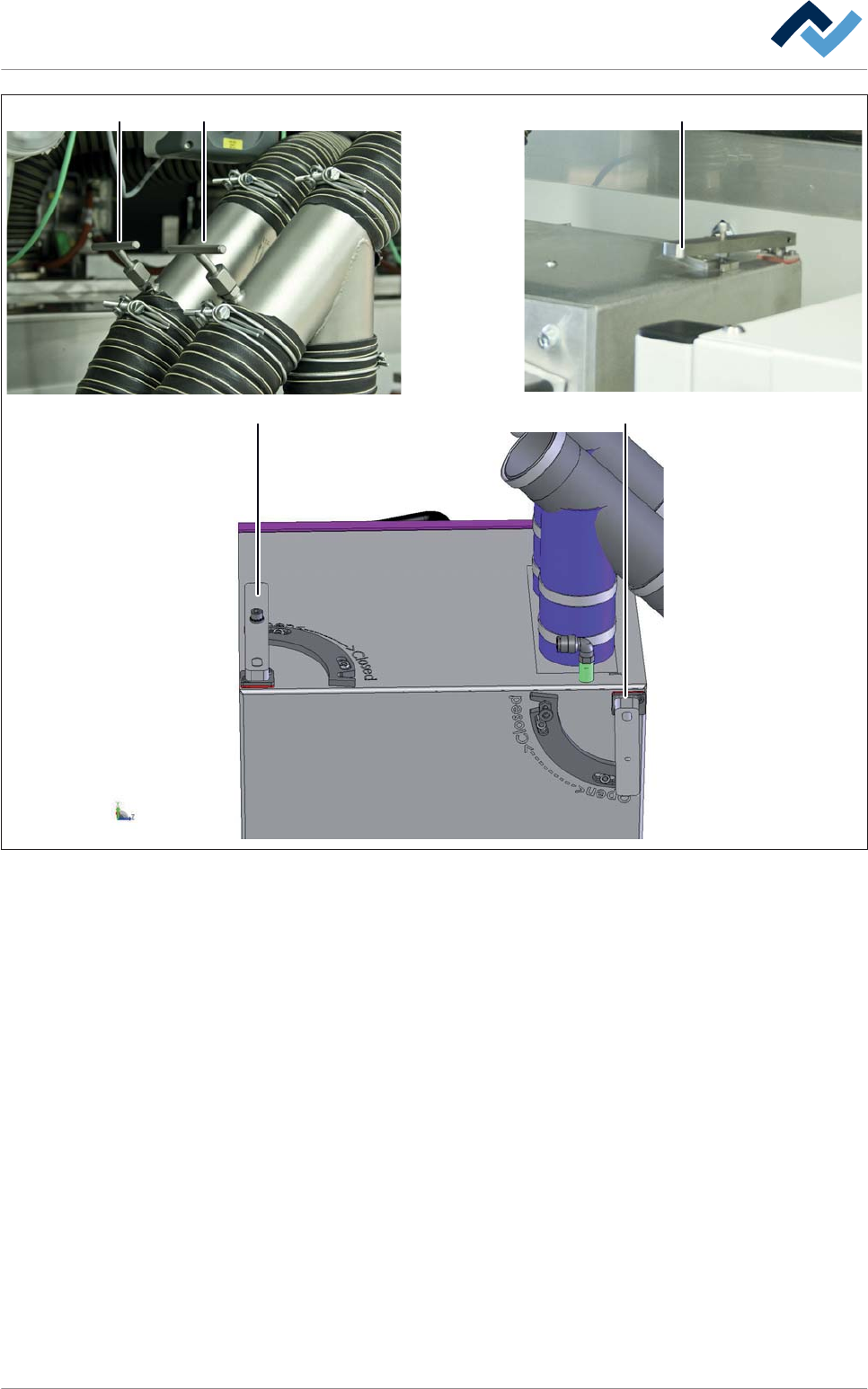

Abb. 155: Manejo de las llaves de cierre. La ilustración inferior muestra la caja de limpieza de gas de procesado por detrás
15.Gire ambas llaves de cierre (5) en la dirección de [servicio].
16.INMEDIATAMENTE, gire las dos llaves de cierre de la caja de limpieza de gas en
posición [ABIERTO], tal y como muestra la figura.
ð Aquí finaliza el proceso.
Mantenimiento y puesta a punto | 8
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 404 / 0
Enfriamiento parte de abajo: Limpieza intercambiador de calor agua fría
CUIDADO
Riesgo de daños materiales
ü Las láminas del intercambiador de calor son muy sensibles y se doblan muy
fácilmente. ¡Esto puede provocar una reducción del paso del aire y, por tanto,
una disminución de la capacidad de enfriamiento!
1. ¡Para la limpieza no haga presión ni utilice material con cantos afilados!
2. Desdoble de nuevo las láminas que se hayan doblado con la herramienta ade-
cuada, por ejemplo, un peine de láminas.
3. Lea el manual de mantenimiento del fabricante.
El intercambiador de calor se encuentra a la salida de la máquina en el lado de ser-
vicio. Es accesible tras retirar la cubierta (2). Cada zona de enfriamiento tiene un
intercambiador de calor:
2 7
46
6
66 64

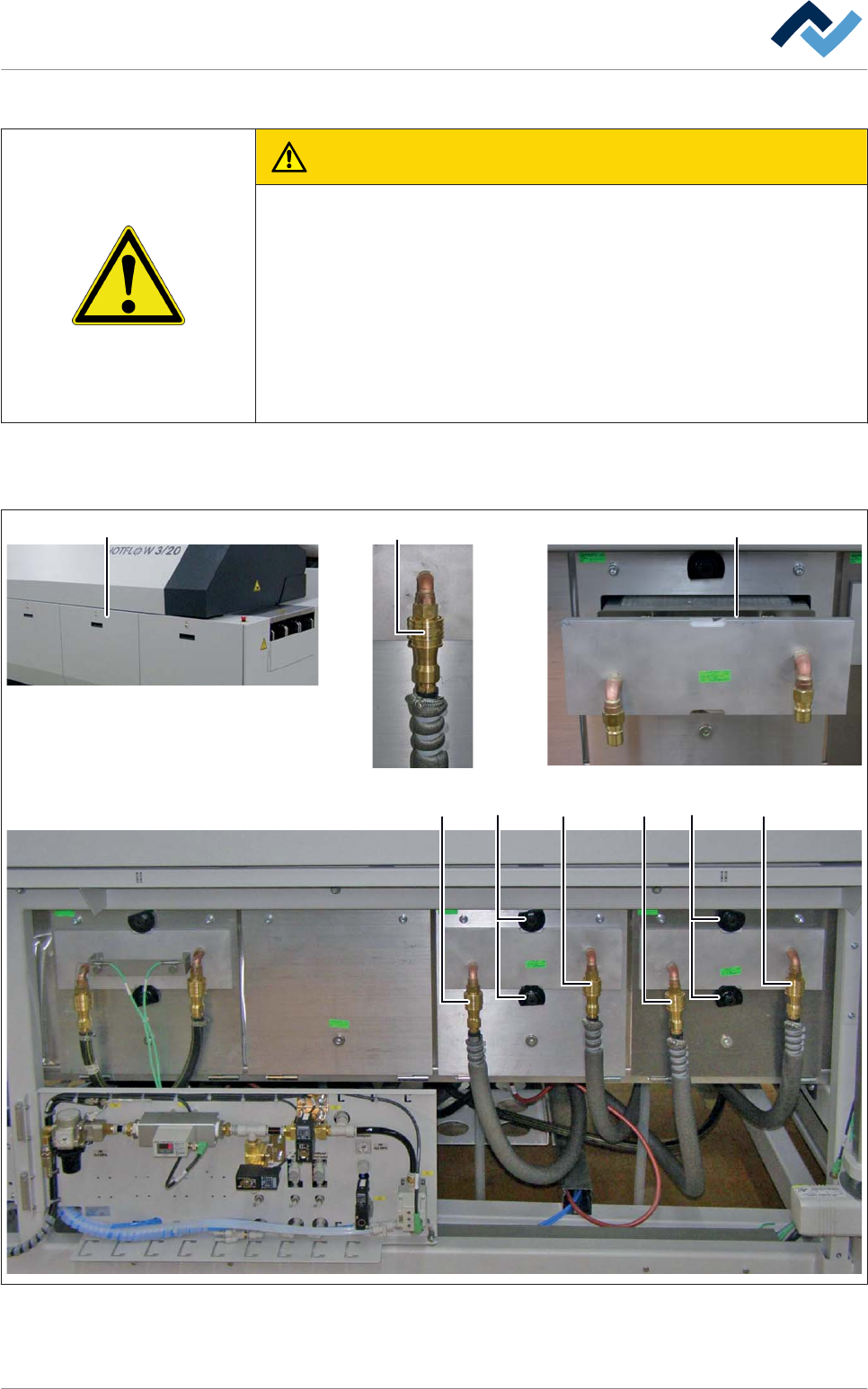

Abb. 156: Intercambiador de calor agua fría
8.6.4
Mantenimiento y puesta a punto | 8
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 405 / 0
ü Desmontaje y limpieza del intercambiador de calor
1. Abra el cierre (4) con la llave que se adjunta.
2. Desmonte el intercambiador.
3. Limpie el intercambiador.
ð En caso de estar muy sucio:
4. Lave el intercambiador de calor en un lugar apropiado o cambie el intercambia-
dor.
CUIDADO
¡Existen riesgos de producirse daños materiales por reventones de tubos!
ü Cuando vaya a limpiar un intercambiador con un dispositivo de limpieza ca-
liente:
1. ¡Conecte antes las mangueras de mantenimiento que se adjuntan (1) al inter-
cambiador tal y como se muestra en la figura!
1

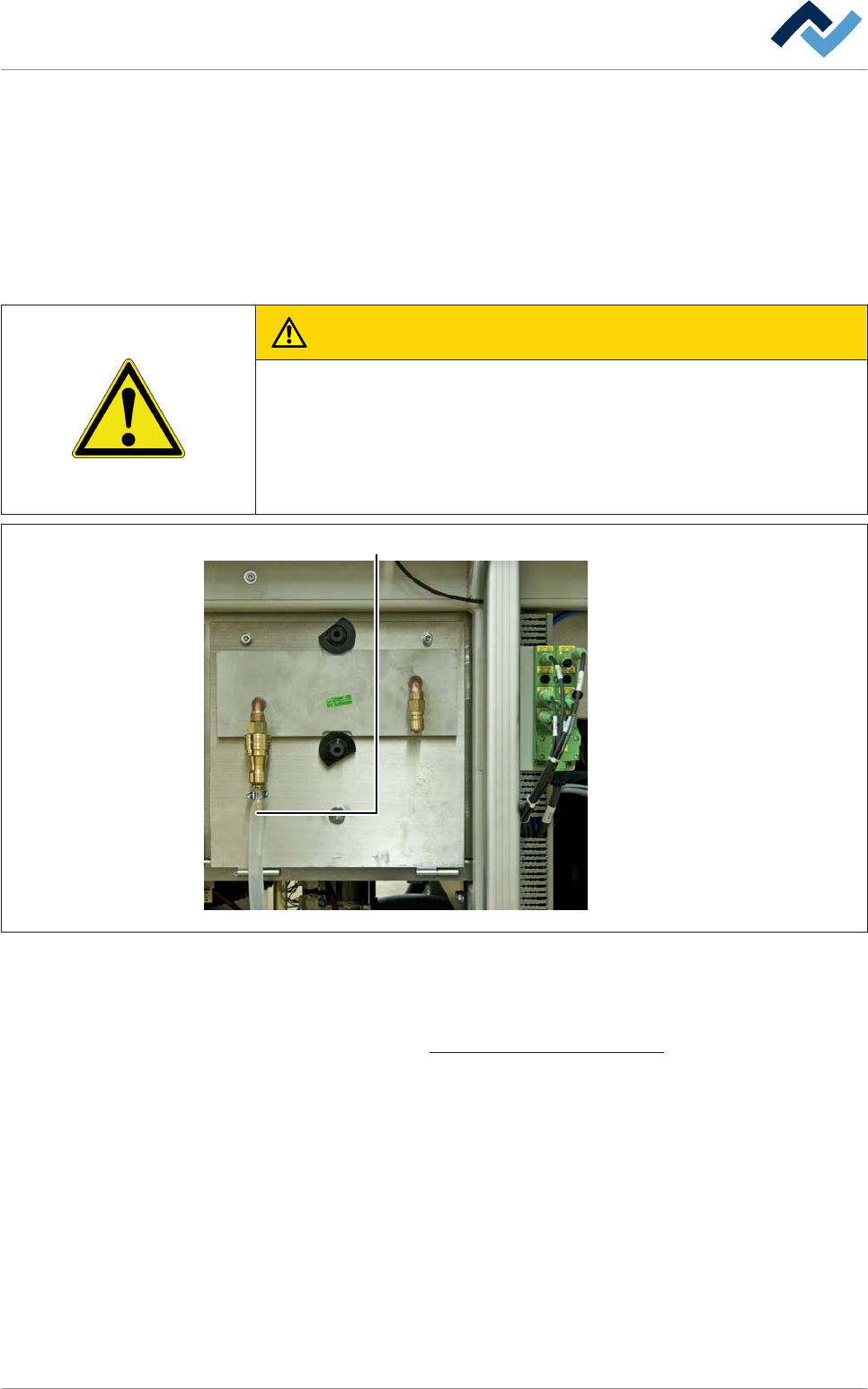

Abb. 157: Manguera de mantenimiento
1. Monte el intercambiador de nuevo.
ð Aquí finaliza el proceso.
Para ello lea el capítulo Productos de limpieza utilizados [} 371].
