Segundo circuito de agua: Limpieza de filtros Los filtros de aluminio se encuentran en el conducto de extracción en la entrada y la salida de la máquina. Son accesibles retirando las cubiertas (2) y desmontando el interc…
Segundo circuito de agua: Comprobación del nivel de agua
El depósito de agua del segundo circuito de agua se encuentra en la entrada de la
máquina, en la parte trasera. Es accesible tras retirar la cubierta (2):
2
AB
MIN
MAX
1

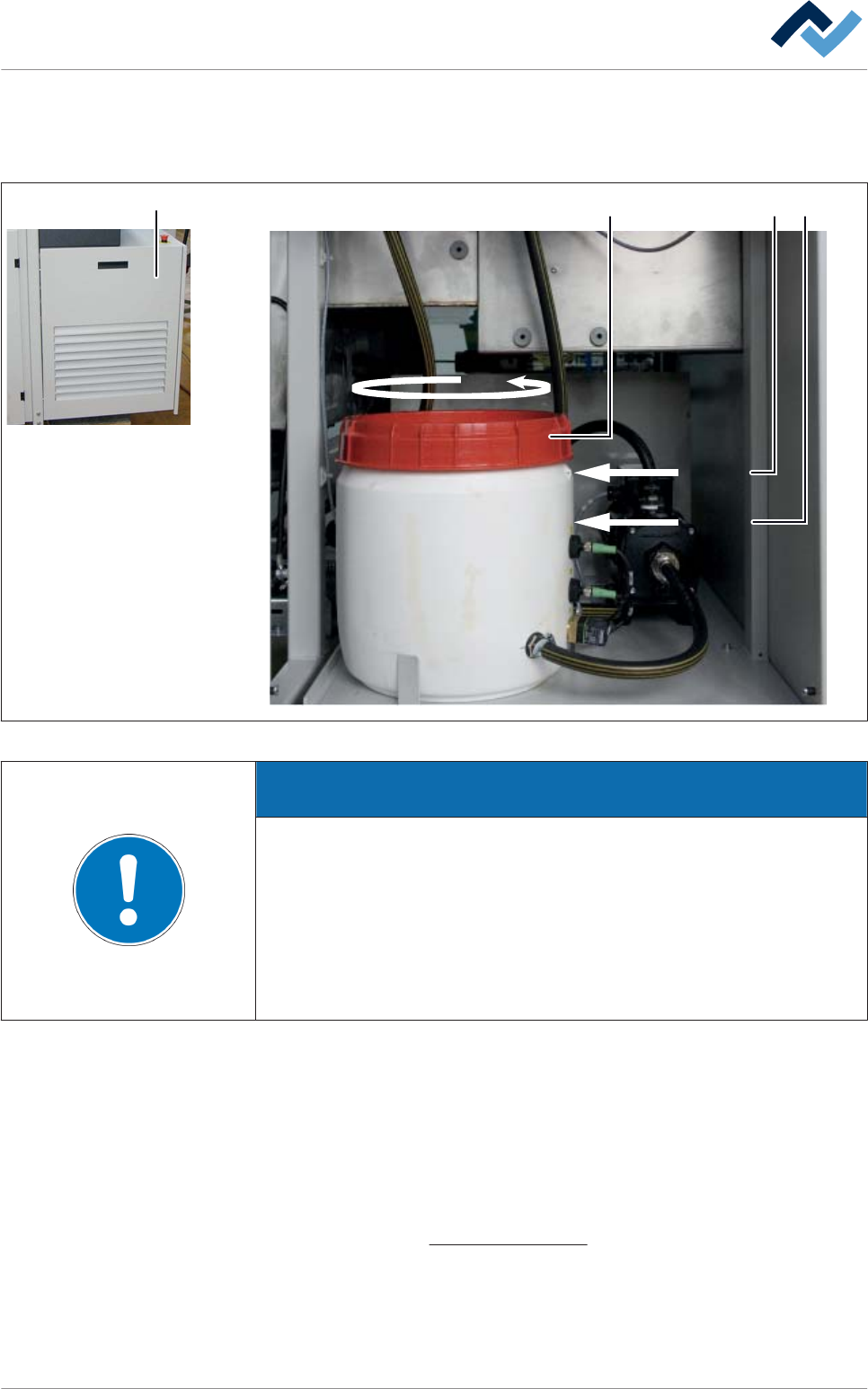

Abb. 165: Deposito de agua del segundo circuito
ADVERTENCIA
¡Pueden producirse daños materiales por falta de anticongelante o nivel de
agua bajo!
El contenido de la mezcla adecuado está en la proporción 4:1 (4 partes de agua
por 1 parte de anticongelante). ¡El anticongelante también impide la aparición de
algas, por eso, utilicelo también aunque no se prevean heladas en el lugar de tra-
bajo de la máquina! El nivel del agua debe estar siempre entre las marcas de MIN
y MAX. Lea también el manual de servicio del fabricante del módulo. Para un nivel
de agua demasiado bajo se recibe un mensaje.
ü Comprobación del nivel de agua:
1. Extraiga la tapa (1).
2. El nivel de agua debe estar en las marcas de MIN (A) y MAX (B).
ð Si el nivel de agua es demasiado bajo:
3. Rellene el depósito de agua con anticongelante hasta el nivel MAX (B).
ð Aquí finaliza el proceso.
Para ello lea el capítulo
Lubricantes utilizados [} 371].
8.6.9
Mantenimiento y puesta a punto | 8
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 414 / 0
Segundo circuito de agua: Limpieza de filtros
Los filtros de aluminio se encuentran en el conducto de extracción en la entrada y
la salida de la máquina. Son accesibles retirando las cubiertas (2) y desmontando el
intercambiador de calor (1):
2 21
43 3

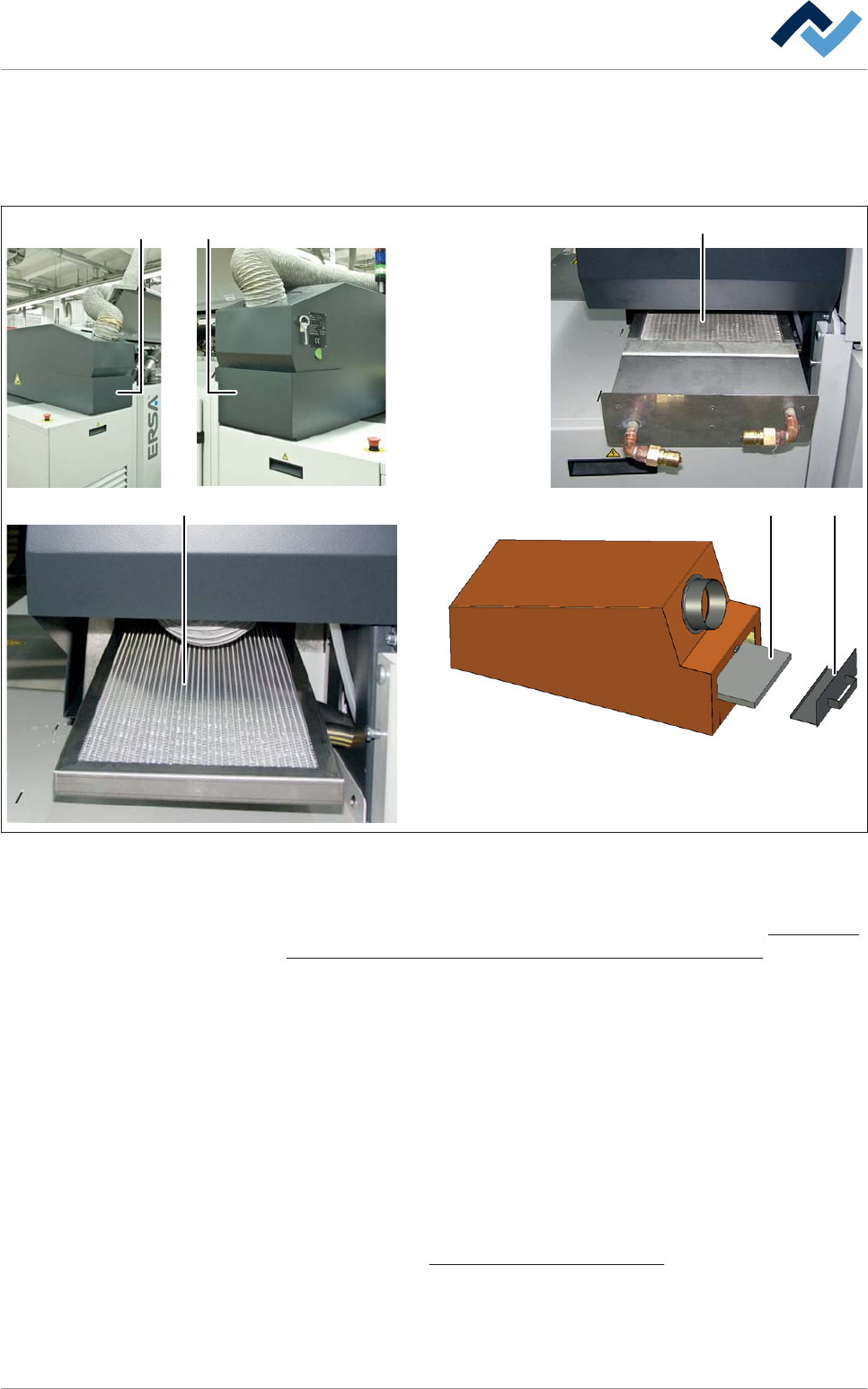

Abb. 166: Intercambiador de calor, Filtro de aluminio
ü Limpieza de filtros:
1. Desmonte el intercambiador tal y como se describe en el capítulo Segundo cir-
cuito de agua: Limpieza del intercambiador térmico agua caliente [} 415]. Ad-
vertencia: En los equipos que no cuentan con un segundo circuito de agua, en
lugar del intercambiador hay una plancha de cubierta (4). En ese caso retire la
plancha (4).
2. Extriga el filtro de aluminio (3).
3. Limpie el filtro en un lugar adecuado.
ð En caso de estar muy sucio:
4. Utilice un producto de limpieza recomendado por el fabricante o cambie el fil-
tro.
5. Vuelva a montar el filtro y el intercambiador.
ð Aquí finaliza el proceso.
Para ello lea el capítulo
Productos de limpieza utilizados [} 371].
8.6.10
Mantenimiento y puesta a punto | 8
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 415 / 0
Segundo circuito de agua: Limpieza del intercambiador térmico agua
caliente
Los intercambiadores se encuentran en el conducto de extracción en la entrada y la
salida de la máquina. Son accesibles tras retirar la cubierta (2).
CUIDADO
Riesgo de daños materiales
ü Las láminas del intercambiador de calor son muy sensibles y se doblan muy
fácilmente. ¡Esto puede provocar una reducción del paso del aire y, por tanto,
una disminución de la capacidad de enfriamiento!
1. ¡Para la limpieza no haga presión ni utilice material con cantos afilados!
2. Desdoble de nuevo las láminas que se hayan doblado con la herramienta ade-
cuada, por ejemplo, un peine de láminas.
3. Lea el manual de mantenimiento del fabricante.
2 2
1
33

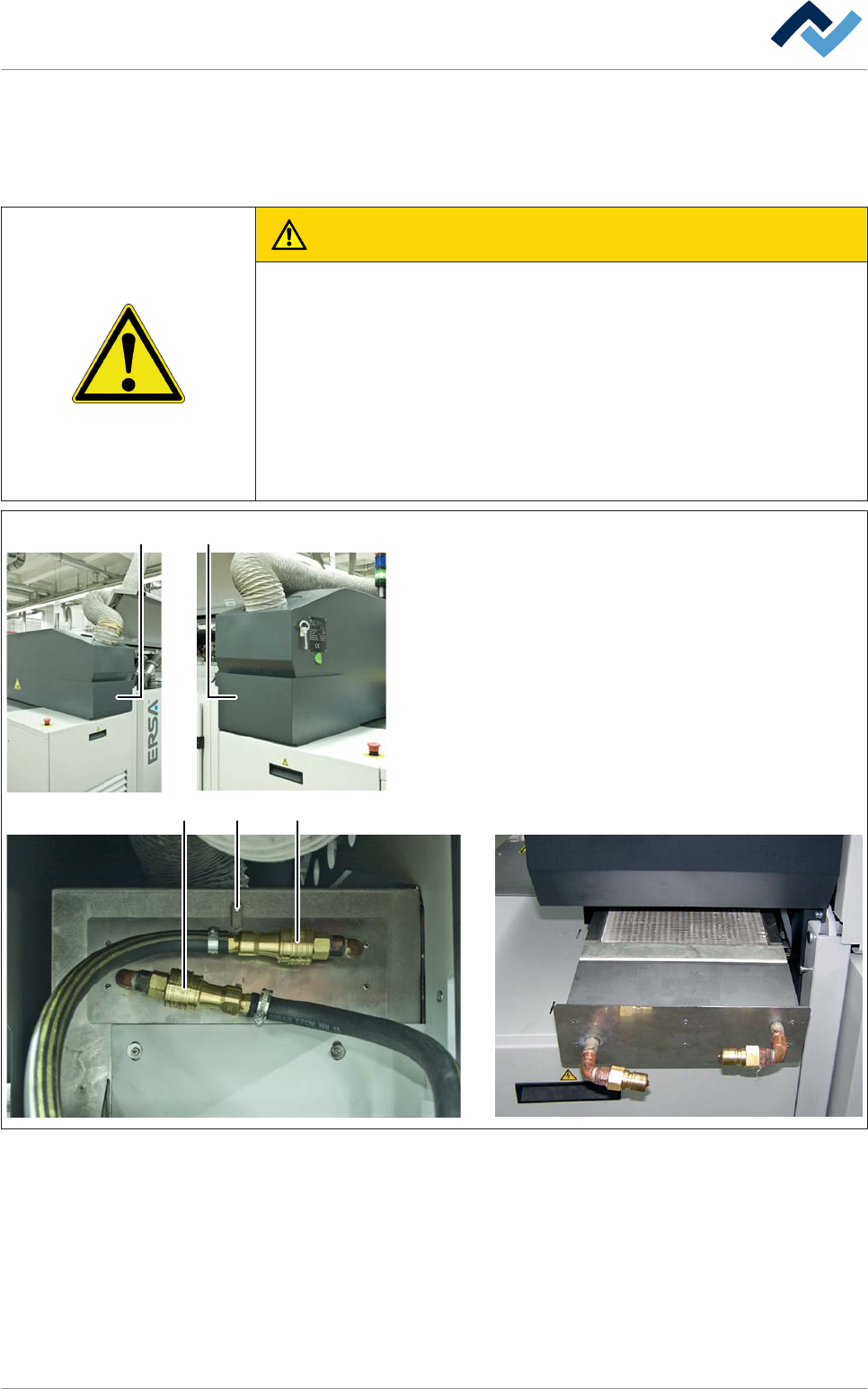

Abb. 167: Intercambiador de calor
ü Desmontaje y limpieza del intercambiador de calor:
1. Retire las cubiertas (2).
2. Afloje la sujeción (4).
3. Afloje las conexiones rápidas (3).
4. Desmonte el intercambiador.
5. Limpie el intercambiador.
8.6.10.1
