Segundo circuito de agua: Limpieza del intercambiador térmico agua
caliente
Los intercambiadores se encuentran en el conducto de extracción en la entrada y la
salida de la máquina. Son accesibles tras retirar la cubierta (2).
CUIDADO
Riesgo de daños materiales
ü Las láminas del intercambiador de calor son muy sensibles y se doblan muy
fácilmente. ¡Esto puede provocar una reducción del paso del aire y, por tanto,
una disminución de la capacidad de enfriamiento!
1. ¡Para la limpieza no haga presión ni utilice material con cantos afilados!
2. Desdoble de nuevo las láminas que se hayan doblado con la herramienta ade-
cuada, por ejemplo, un peine de láminas.
3. Lea el manual de mantenimiento del fabricante.
2 2
1
33
Abb. 167: Intercambiador de calor
ü Desmontaje y limpieza del intercambiador de calor:
1. Retire las cubiertas (2).
2. Afloje la sujeción (4).
3. Afloje las conexiones rápidas (3).
4. Desmonte el intercambiador.
5. Limpie el intercambiador.
8.6.10.1
Mantenimiento y puesta a punto | 8
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 416 / 0
ð En caso de estar muy sucio:
6. Lave el intercambiador de calor en un lugar apropiado o cambie el intercambia-
dor.
CUIDADO
¡Existen riesgos de producirse daños materiales por reventones de tubos!
ü Cuando vaya a limpiar un intercambiador con un dispositivo de limpieza ca-
liente:
1. ¡Conecte antes las mangueras de mantenimiento que se adjuntan (1) al inter-
cambiador tal y como se muestra en la figura!
1

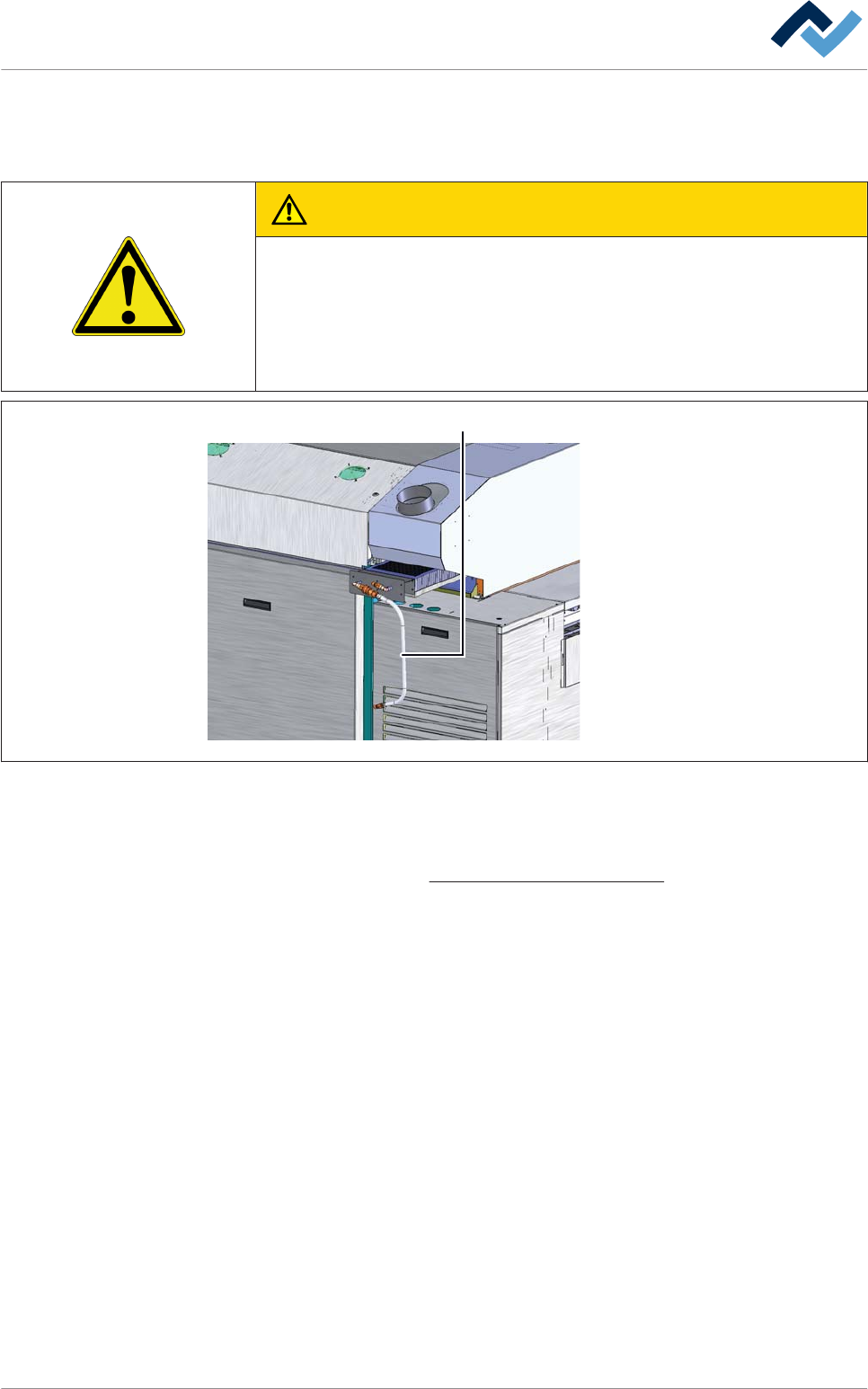

Abb. 168: Manguera de mantenimiento
1. Monte el intercambiador de nuevo.
ð Aquí finaliza el proceso.
Para ello lea el capítulo Productos de limpieza utilizados [} 371].
Mantenimiento y puesta a punto | 8
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 417 / 0
Comprobación del presostato diferencial (Extracción)
CUIDADO
¡Peligro de accidentes!
ü Antes de comenzar los trabajos de mantenimiento:
1. ¡Nunca realice tareas para las que no esté autorizado!
2. ¡Lea primero en capítulo [Advertencias de seguridad] y téngalo presente!
3. ¡Utilice equipo protector!
4. ¡Tenga preparadas las herramientas y los medios de apoyo necesarios!
2 1

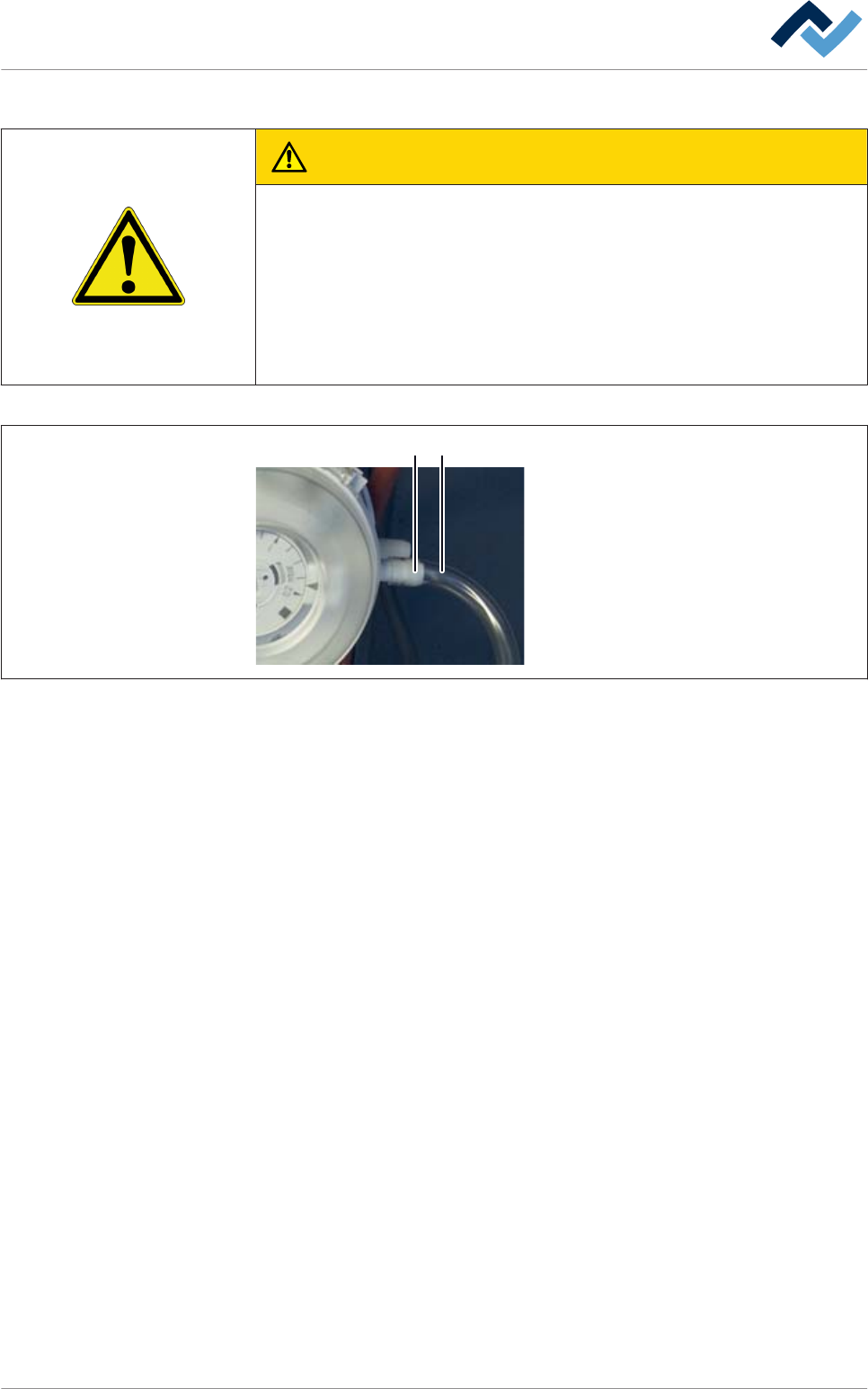

Abb. 169: Presostato diferencial de extracción
ü Comprobar que el presostato funciona correctamente:
1. Deje enfriar la máquina.
2. Asegúrese de que el dispositivo de extracción está encendido.
3. Tire de la manguera (1) de la toma (2) y espere unos 20 segundos.
4. Como máximo a los 20 segundos debe aparecer un mensaje.
ð En caso de que no aparezca ningún mensaje:
5. Realice una revisión del presostato diferencial de mano de personal técnico.
ð En caso de que aparezca el mensaje:
6. Conecte de nuevo la manguera (1) y borre el mensaje.
ð Aquí finaliza el proceso.
8.6.11
