Zonas de enfriamiento: Limpieza de la plancha agujereada inferior
Las planchas agujereadas inferiores se encuentran en el lado de servicio. Son acce-
sibles tras retirar la cubierta (2). Cada zona de enfriamiento hay una plancha aguje-
reada:
222 3 4 3 16 5

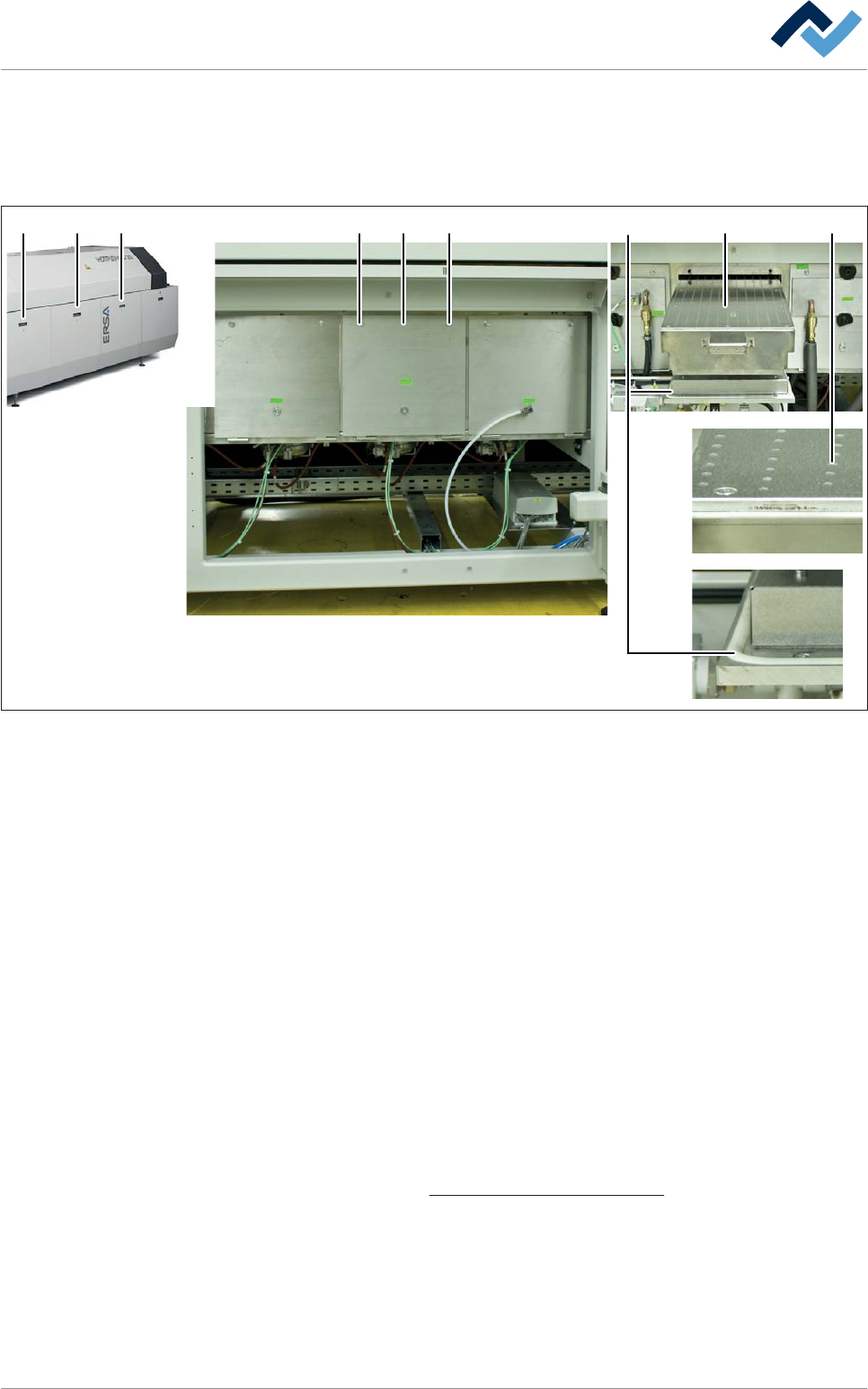

Abb. 186: Planchas inferiores
ü Limpieza de los orificios de la plancha:
1. Afloje los dos tornillos que tiene cada tapa (3) y extráigala. Abra la tapa (4).
2. Extraiga la plancha agujereada (1).
3. Limpie con una pistola de aire a presión los orificios sucios (5).
4. Limpie la plancha con un trapo sin fibras.
ð En caso de estar muy sucio:
5. Utilice un producto de limpieza recomendado por el fabricante de la pasta de
soldadura.
6. Monte la plancha de nuevo.
7. Control de la junta (6).
ð Deben estar bien fijadas.
8. Limpie las juntas que estén sucias. Las que muestren una coloración fuerte,
presenten poros o se hayan endurecido deben cambiarse.
ð Aquí finaliza el proceso.
Para ello lea el capítulo
Productos de limpieza utilizados [} 371].
8.6.20
Mantenimiento y puesta a punto | 8
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 447 / 0
Circuito de agua: Comprobación de las conexiones de mangueras
Las conexiones de mangueras del circuito de agua se encuentran en varios puntos
dentro de la máquina: En el intercambiador de calor, caja de limpieza de gas de
procesado, en los dos circuitos de agua y en la unidad de enfriamiento.
55 3
3
4
4 4 4 44 3
4
3
4
4

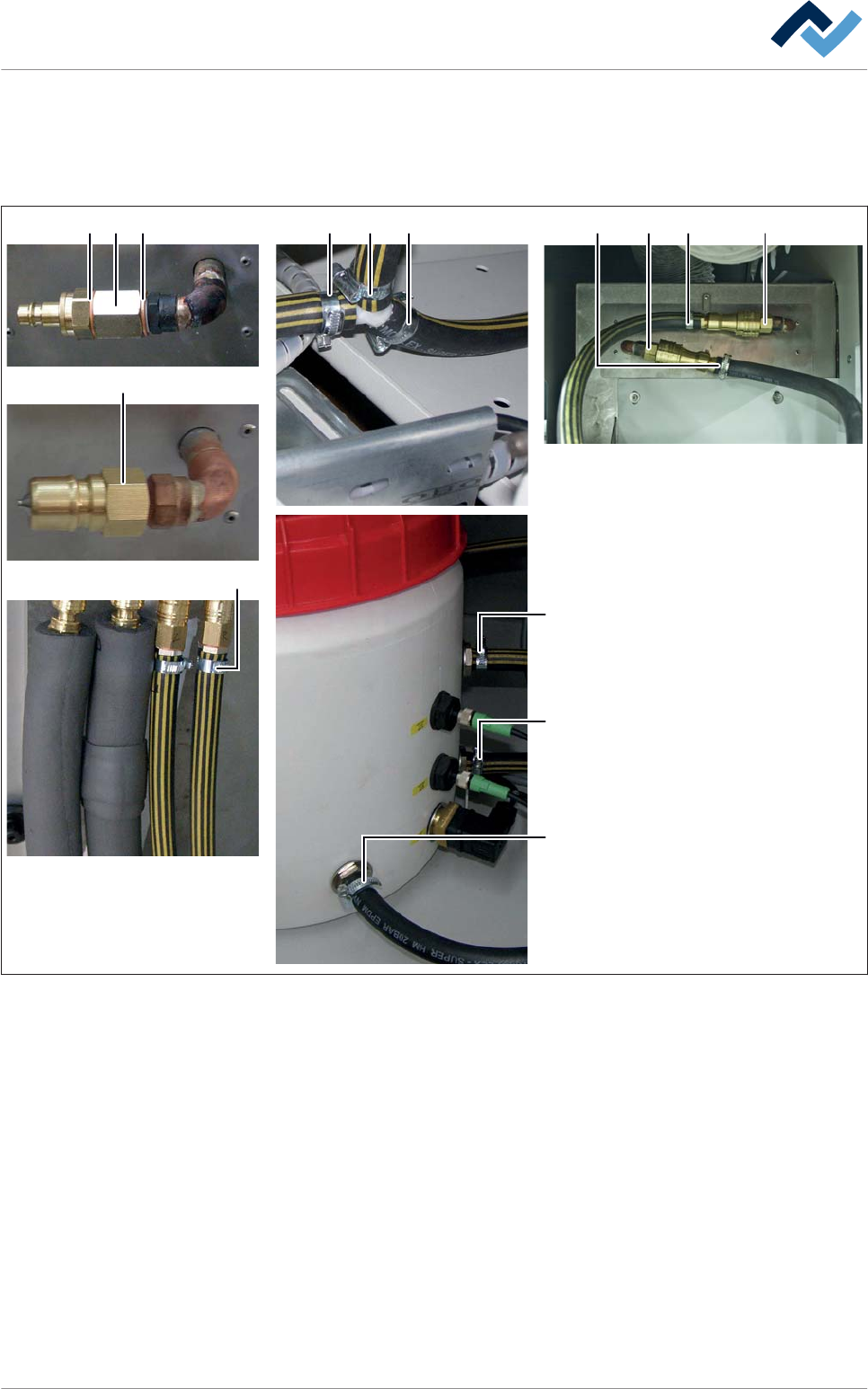

Abb. 187: Conexiones de mangueras
ü Comprobación de las conexiones de mangueras:
1. Control de todas las conexiones de manguera (3).
ð Las conexiones deben ser estancas.
1. Aprete las uniones roscadas con la llave fija. Cambie los anillos de conexión que
estén en mal estado (5).
2. Aprete las abrazaderas sueltas (4). Cambie las abrazaderas que estén en mal
estado.
3. Control de las mangueras.
ð Las mangueras deben ser estancas y no estar deterioradas.
4. Las mangueras en mal estado o que no sean estancas deben cambiarse.
ð Aquí finaliza el proceso.
8.6.21
Mantenimiento y puesta a punto | 8
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 448 / 0
Segundo circuito de agua: Limpieza del intercambiador térmico agua
caliente
Los intercambiadores se encuentran en el conducto de extracción en la entrada y la
salida de la máquina. Son accesibles tras retirar la cubierta (2).
CUIDADO
Riesgo de daños materiales
ü Las láminas del intercambiador de calor son muy sensibles y se doblan muy
fácilmente. ¡Esto puede provocar una reducción del paso del aire y, por tanto,
una disminución de la capacidad de enfriamiento!
1. ¡Para la limpieza no haga presión ni utilice material con cantos afilados!
2. Desdoble de nuevo las láminas que se hayan doblado con la herramienta ade-
cuada, por ejemplo, un peine de láminas.
3. Lea el manual de mantenimiento del fabricante.
2 2
1
33

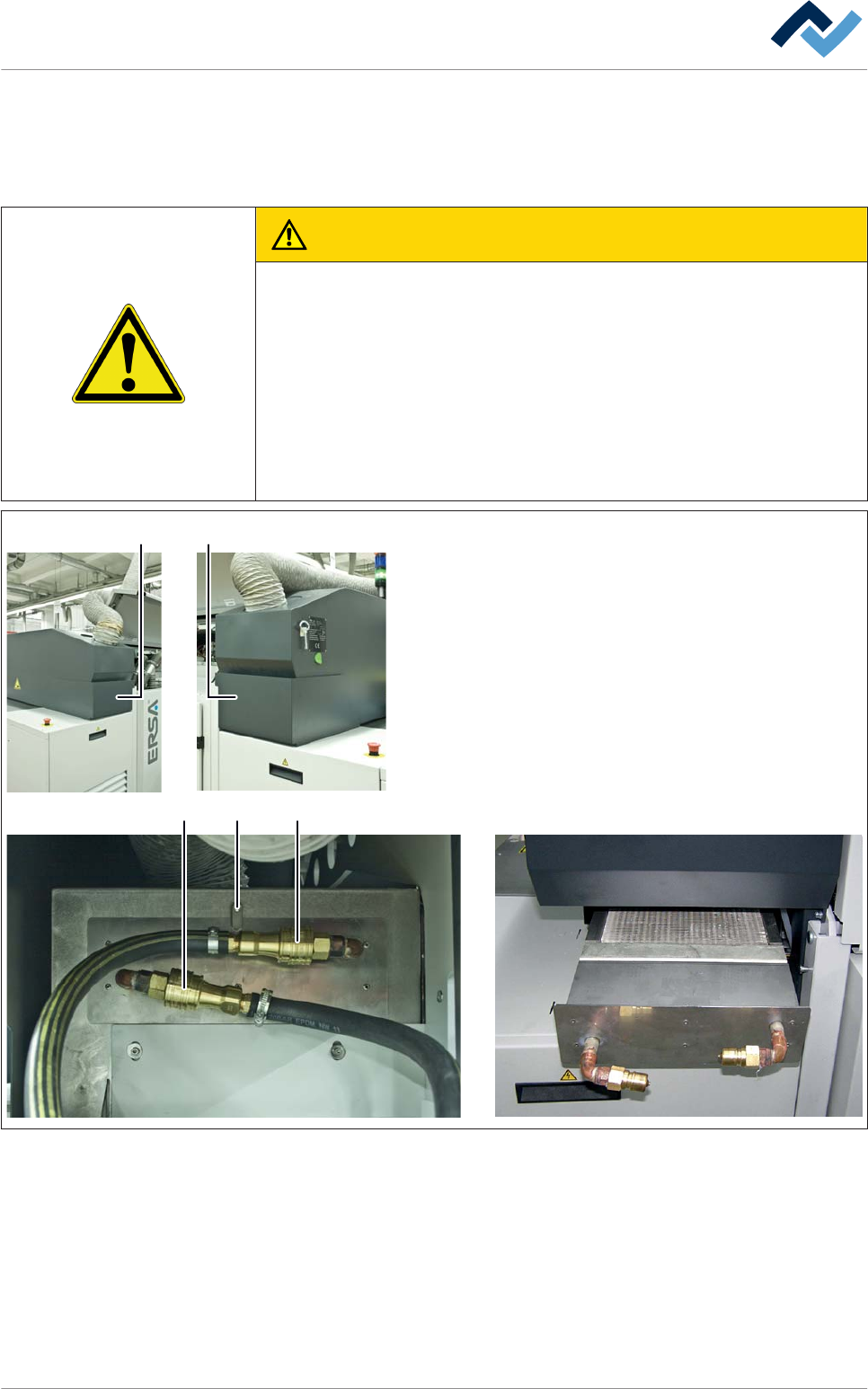

Abb. 188: Intercambiador de calor
