Zonas de calentamiento superiores 1 6 5 3 4 A 2 5 7 Abb. 202: Zonas de calentamiento superiores Pos Denominación Número de artículo A B A Ubicación de las zonas - - - 1 Motor de ventilador tipo L9, 2950 rpm, consulte la …
1 1/2 2
3 1/2

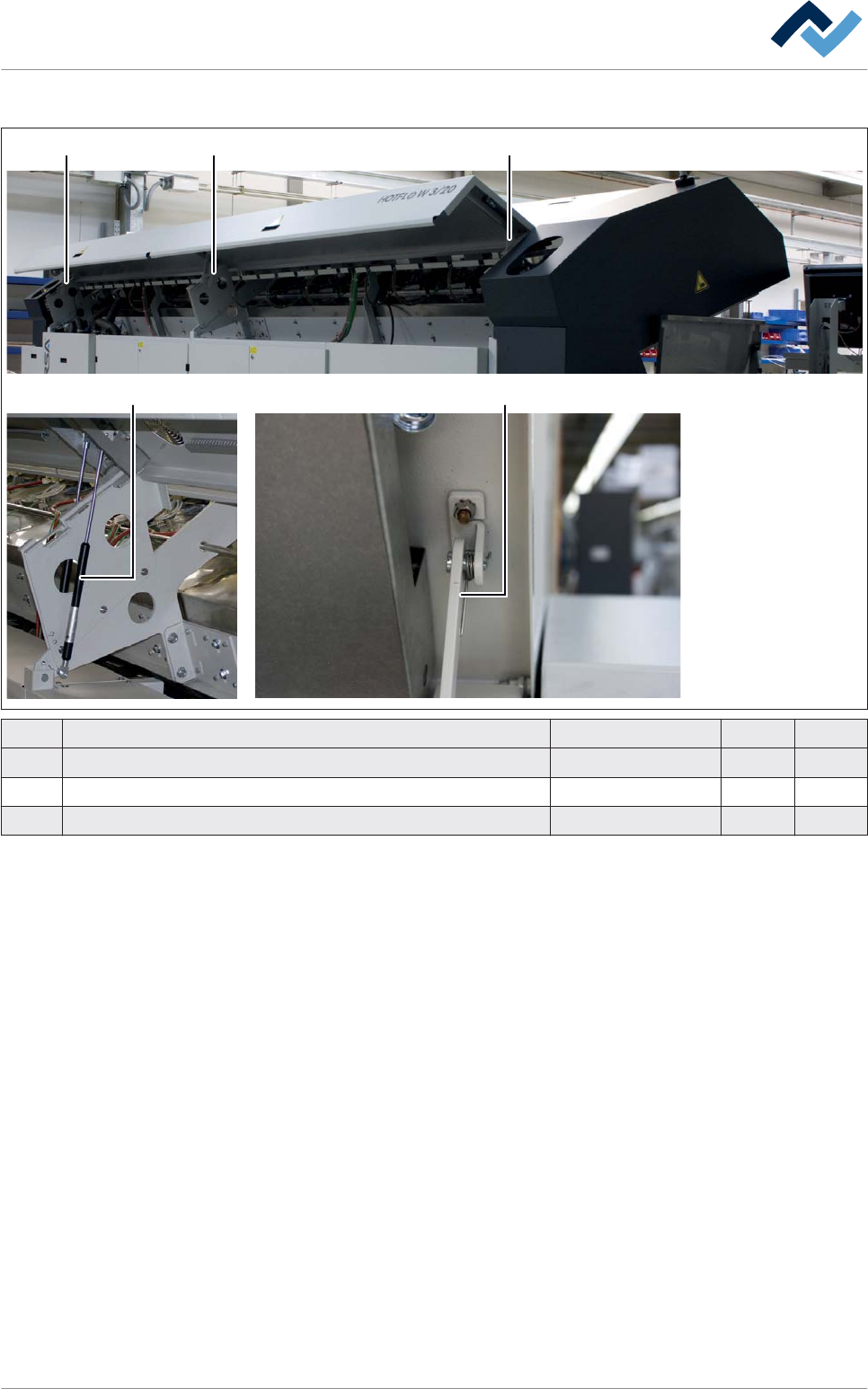

Pos Denominación Número de artículo A B
1 Muelle de brazo, izquierda 147846 x
2 Muelle de brazo, derecha 147848 x
3 Muelle de gas (350 N) 277602 x
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 477 / 0
Zonas de calentamiento superiores
165 3 4
A
257

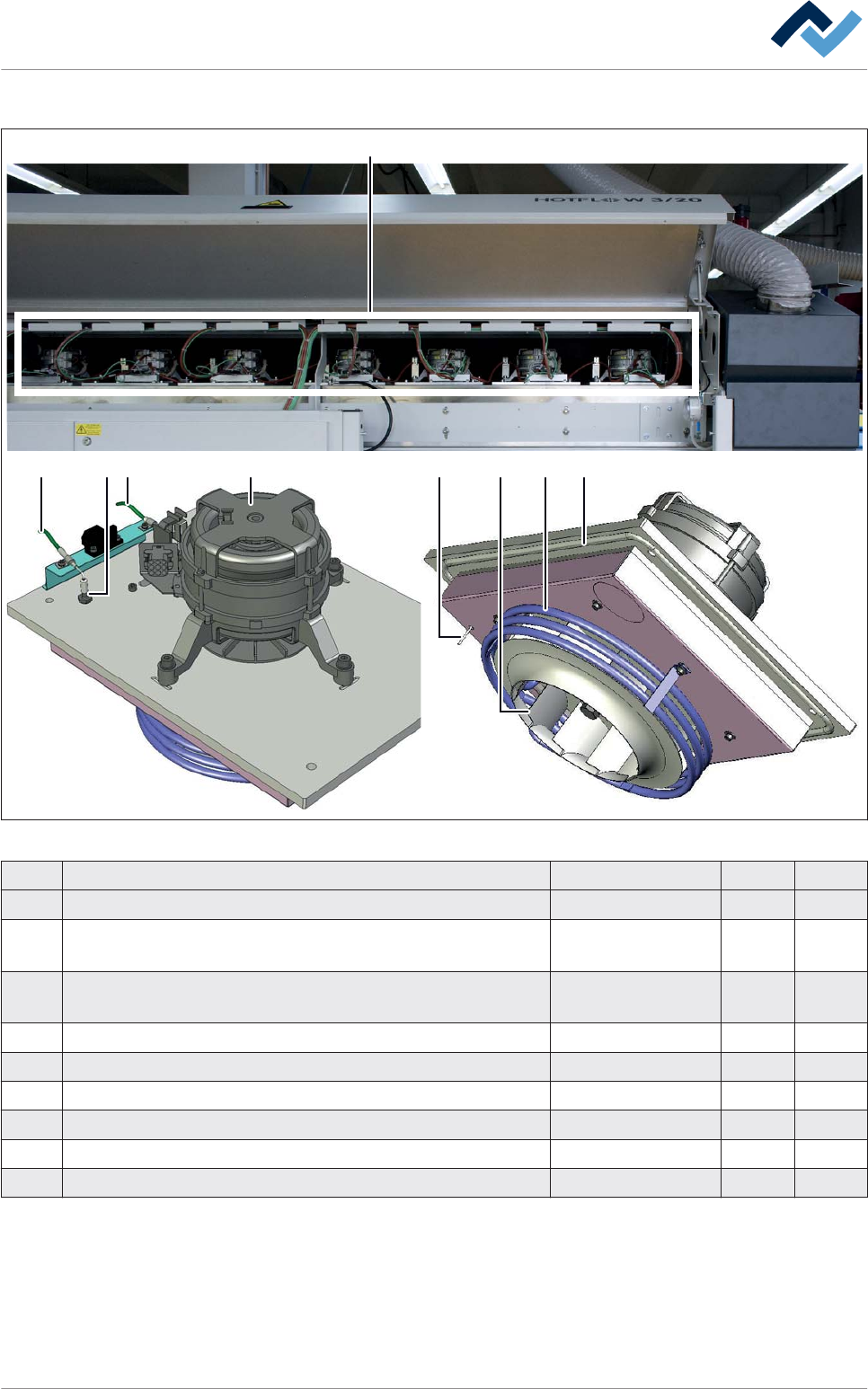

Abb. 202: Zonas de calentamiento superiores
Pos Denominación Número de artículo A B
A Ubicación de las zonas - - -
1
Motor de ventilador tipo L9, 2950 rpm, consulte la placa de iden-
tificación del motor!
6HZL-MOT144B x
1
Motor de ventilador tipo L7, 1450 rpm, consulte la placa de iden-
tificación del motor!
6HZL-MOT145 x
2 Rueda de ventilador 6HZL-ZT17 x
3 Radiador tubular, 3,3 kW 6HKRO400V-3,3kW x
4 Junta, al metro 56366 x
5 Termopar 1x NiCr-Ni 140717 x
6 Termopar 1x NiCr-Ni 83324 x
7 Tapa hermética para el termopar 6ABKA006x38 x
9.3
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 478 / 0
2 31

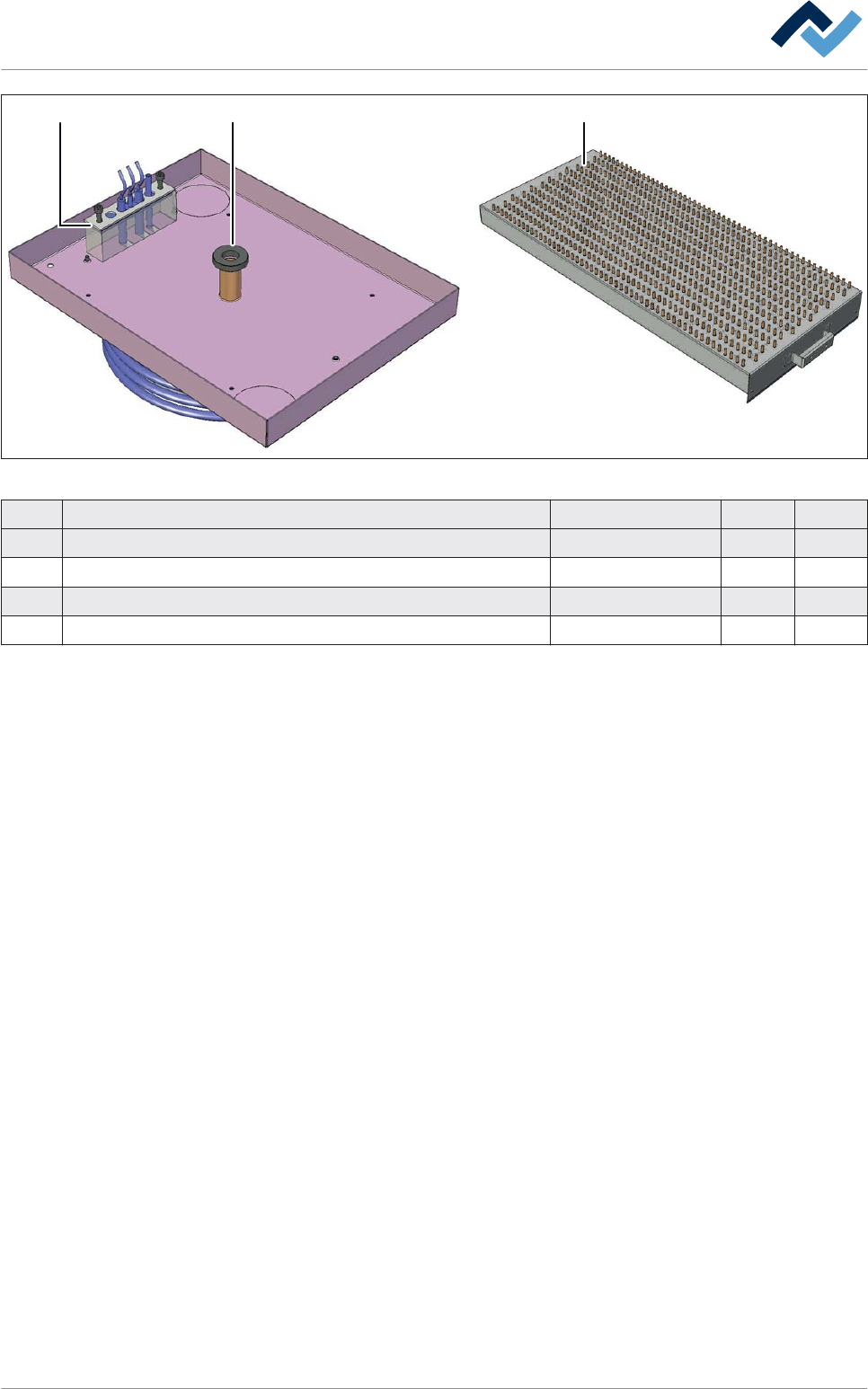

Abb. 203: Zonas de calentamiento superiores
Pos Denominación Número de artículo A B
1 Junta para elementos calientes 6ISK55150106 x
2 Junta de eje radial 6HTS17X35X7 x
3 Plancha de inyectores, superior, 25 mm de paso 175177 x
3 Plancha de inyectores, superior, 35 mm de paso 175235 x
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 479 / 0
