Zonas de enfriamiento inferiores: A 12 3 54 Abb. 209: Zonas de enfriamiento inferiores: Pos Denominación Número de artículo A B A Ubicación de las zonas 1 Motor de ventilador tipo L9, 2950 rpm, consulte la placa de iden-…
21

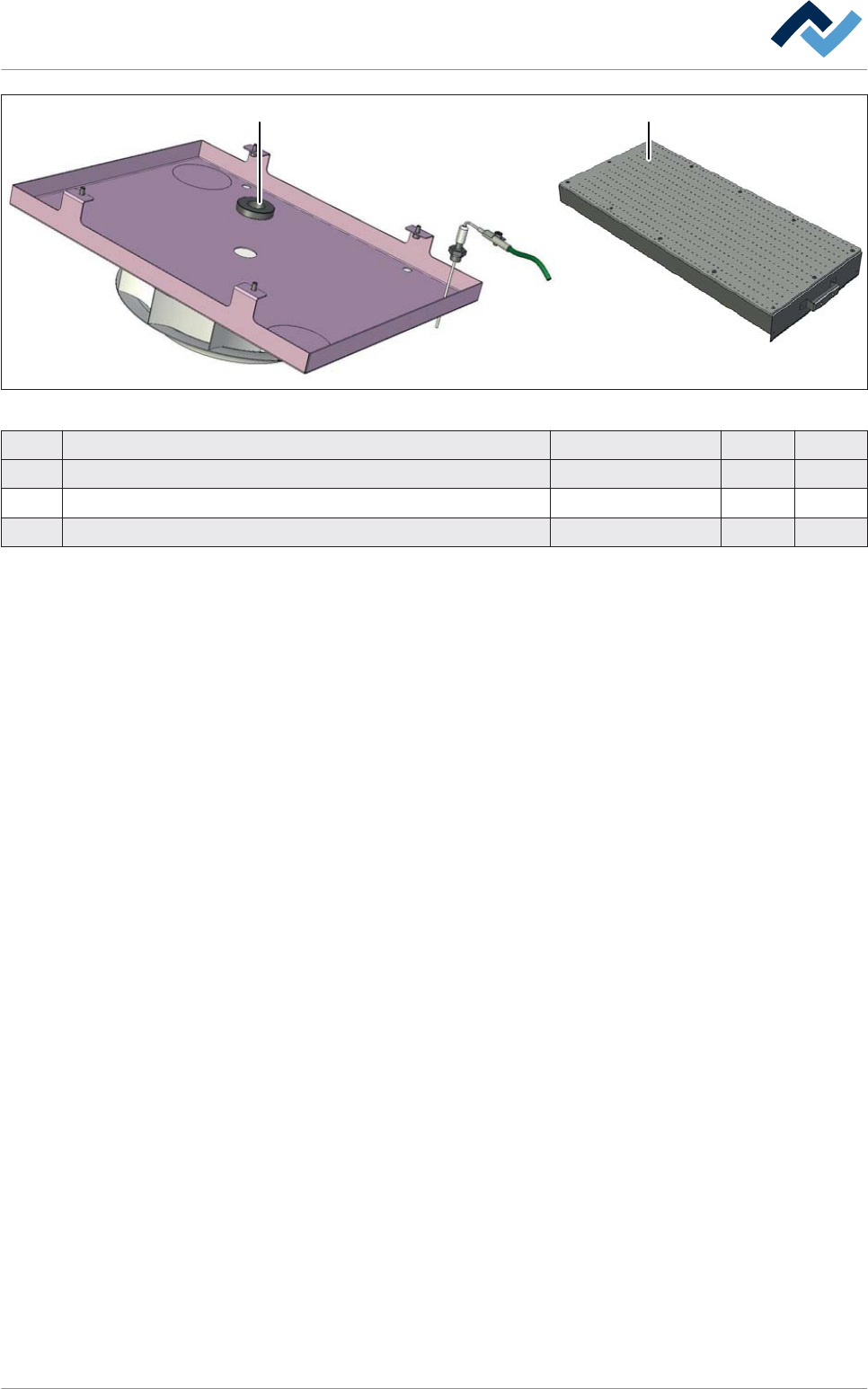

Abb. 208: Zonas de enfriamiento superiores
Pos Denominación Número de artículo A B
1 Junta de eje radial 6HTS17X35X7 x
2 Bandeja perforada superior, 25 mm recorrido 175157 x
2 Bandeja perforada superior, 35 mm recorrido 175264 x
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 484 / 0
Zonas de enfriamiento inferiores:
A
12354

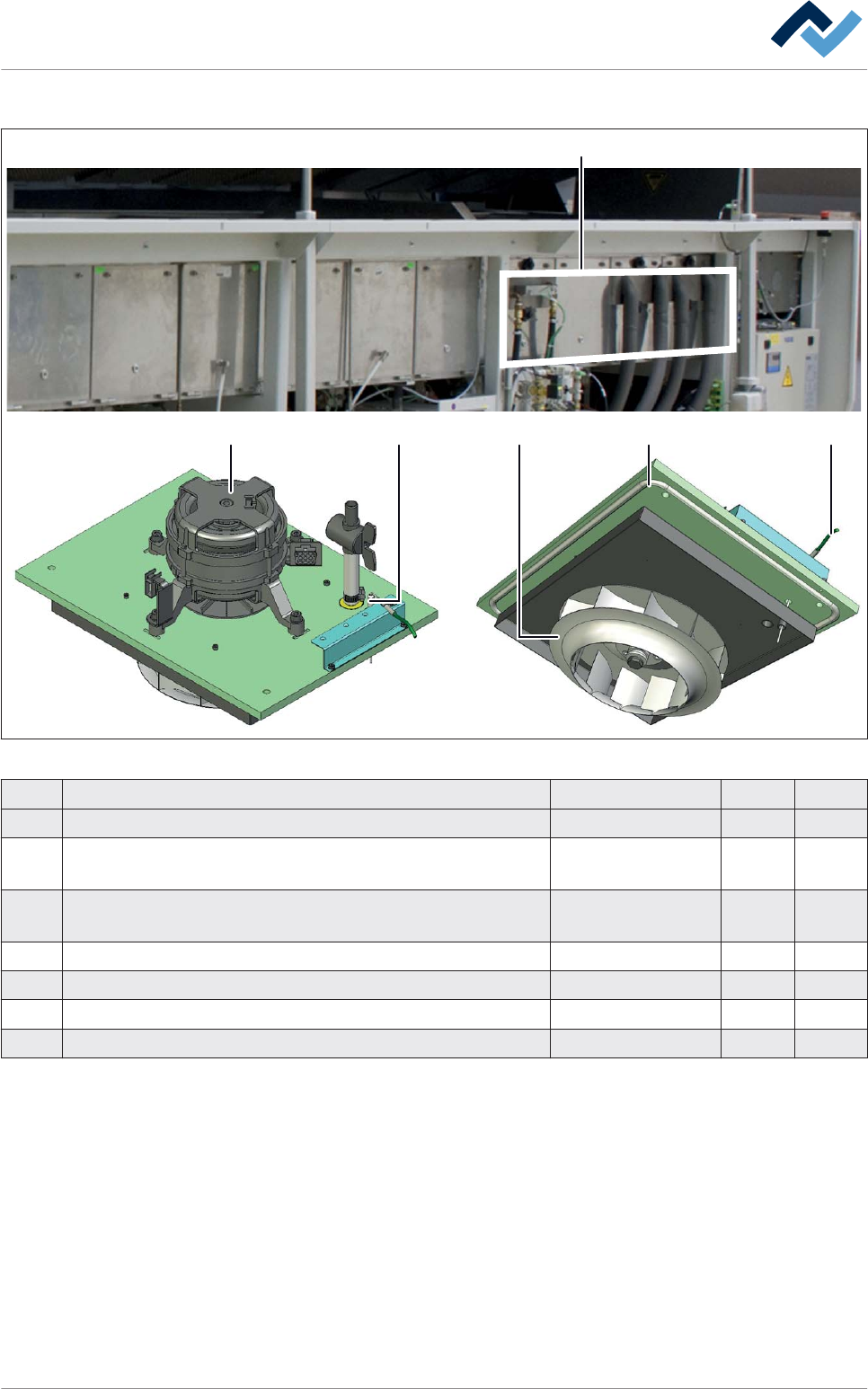

Abb. 209: Zonas de enfriamiento inferiores:
Pos Denominación Número de artículo A B
A Ubicación de las zonas
1
Motor de ventilador tipo L9, 2950 rpm, consulte la placa de iden-
tificación del motor!
6HZL-MOT144B x
1
Motor de ventilador tipo L7, 1450 rpm, consulte la placa de iden-
tificación del motor!
6HZL-MOT145 x
2 Rueda de ventilador 6HZL-ZT17 x
3 Junta, al metro 56366 x
4 Termopar 1x NiCr-Ni 140717 x
5 Tapa hermética para el termopar 6ABKA006x38 x
9.6
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 485 / 0
21 3

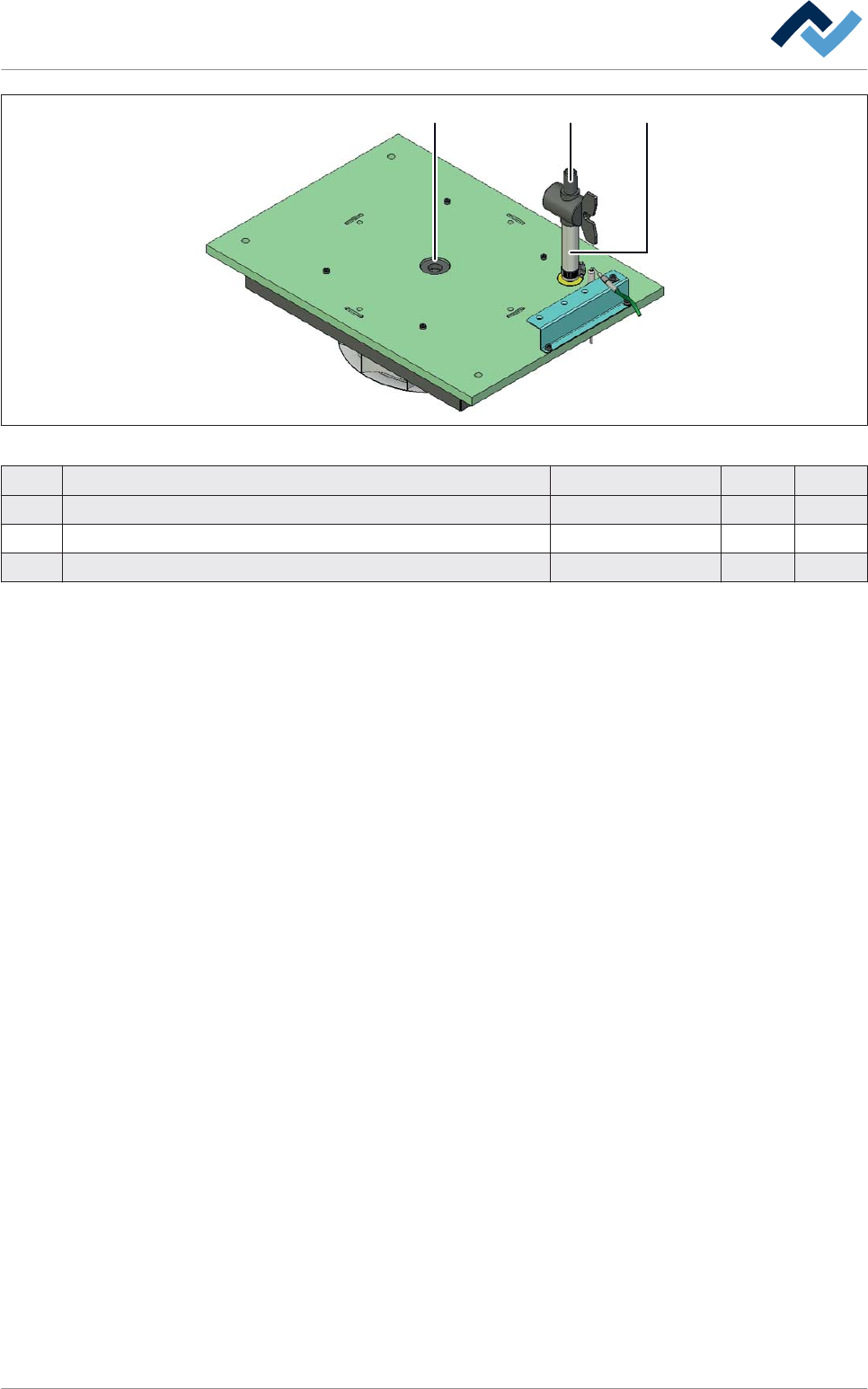

Abb. 210: Zonas de enfriamiento inferiores:
Pos Denominación Número de artículo A B
1 Junta de eje radial 6HTS17X35X7 x
2 Manguera de extracción de condensados, por metro 6SSIL15x2.0 x
3 Válvula de bola, extracción de condensados, plástico 170875 x
