1 2 Abb. 212: Zonas de enfriamiento inferiores: Pos Denominación Número de artículo A B 1 Bandeja perforada sin inserción al intercambiador de calor, están- dar 174941 x 2 Bandeja perforada sin inserción al intercambiado…
1 2
Abb. 211: Zonas de enfriamiento inferiores:
Pos Denominación Número de artículo A B
1
Bandeja perforada con inserción al intercambiador de calor, es-
tándar
174847 x
2
Bandeja perforada con inserción al intercambiador de calor, para
soporte central con la opción PARK
235863 x
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 487 / 0
1 2

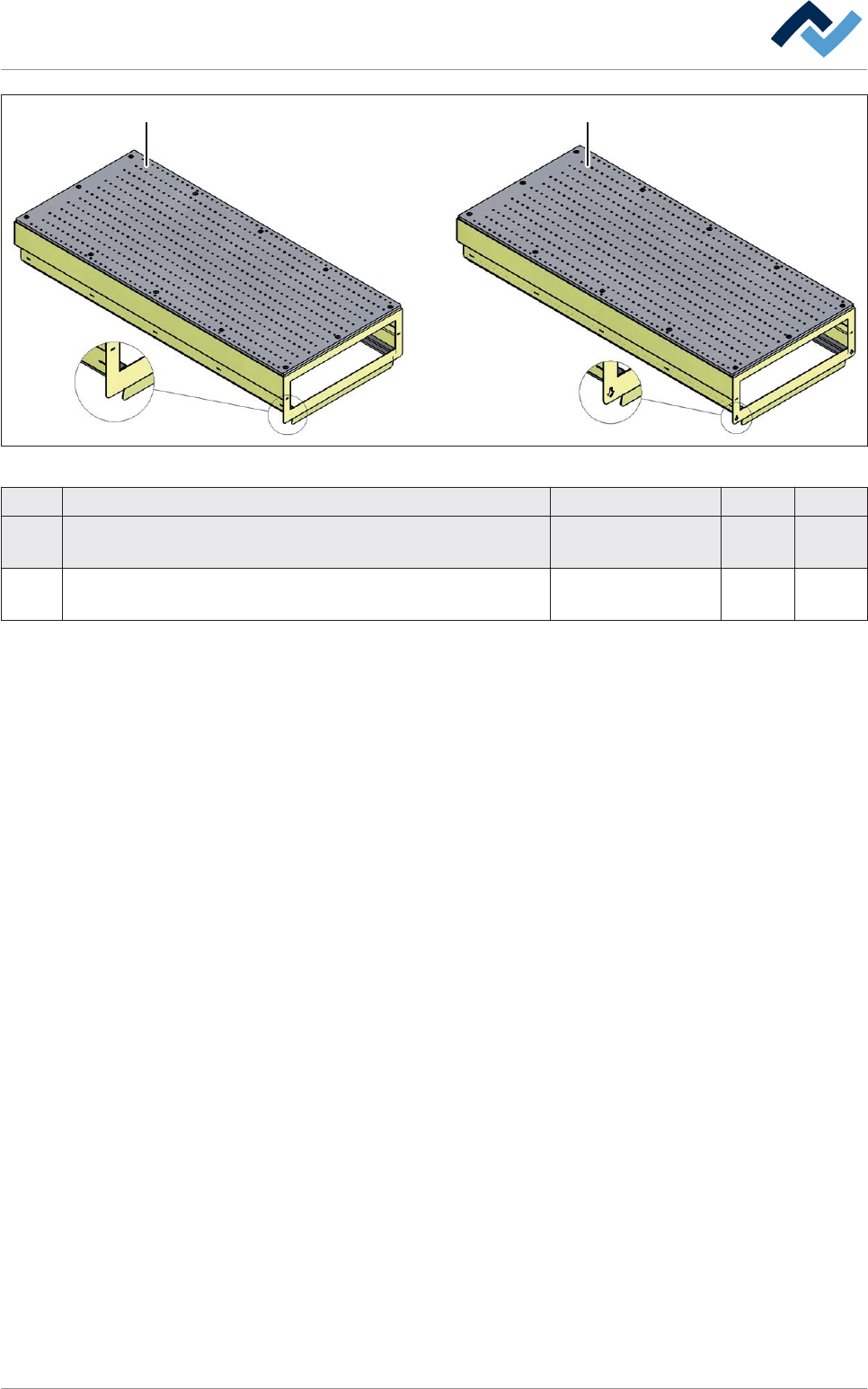

Abb. 212: Zonas de enfriamiento inferiores:
Pos Denominación Número de artículo A B
1
Bandeja perforada sin inserción al intercambiador de calor, están-
dar
174941 x
2
Bandeja perforada sin inserción al intercambiador de calor, para
soporte central con la opción PARK
235976 x
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 488 / 0
A B
1

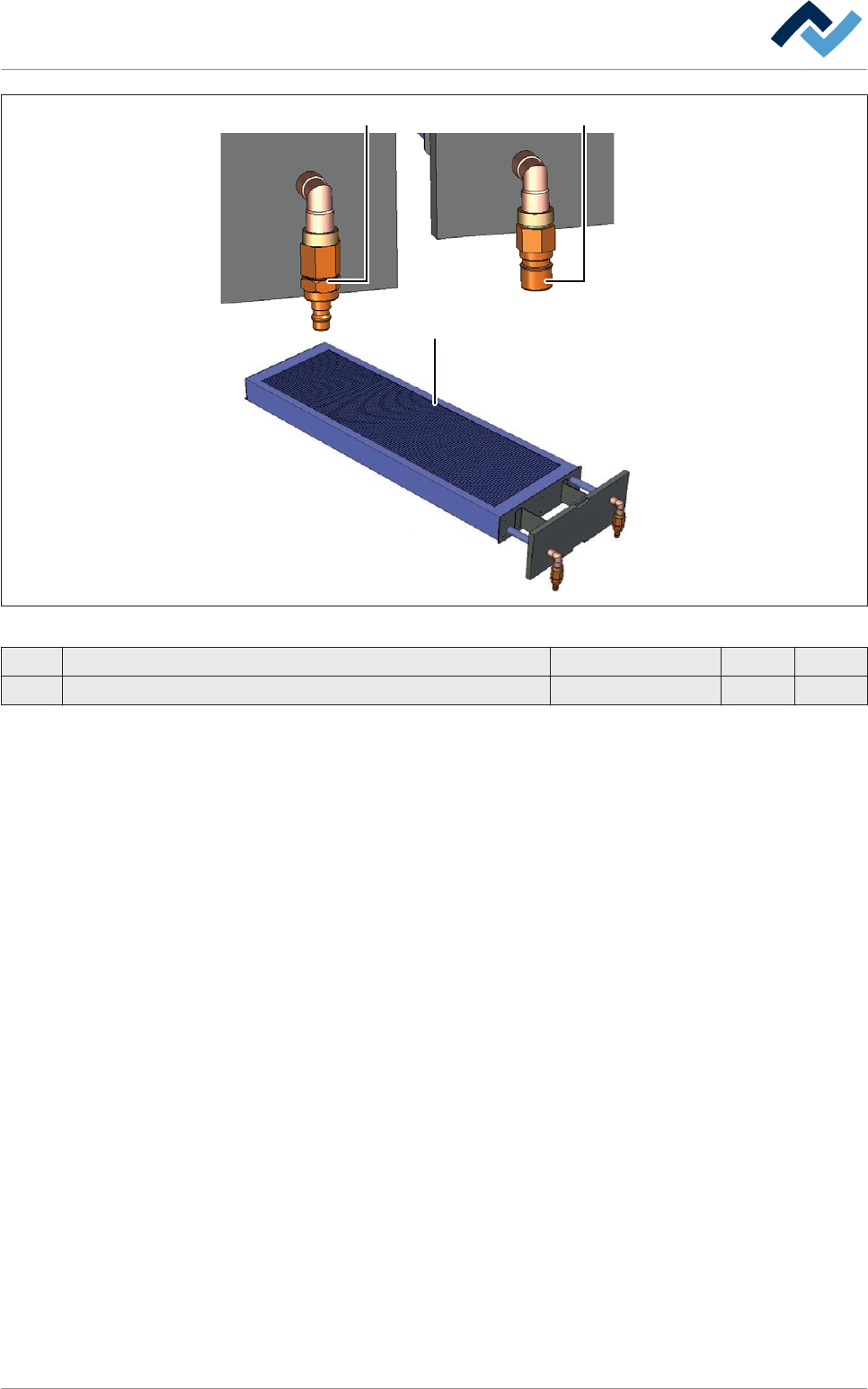

Abb. 213: Señal de identificación en el intercambiador de calor: Toma de agua fría (A), Toma de agua caliente (B)
Pos Denominación Número de artículo A B
1 Intercambiador de calor agua fría 146574 x
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 489 / 0
