1 24 3 Abb. 215: Zonas de enfriamiento inferiores: Pos Denominación Número de artículo A B 1 Válvula de regulación de la presión proporcional 155850 x 2 Junta, al metro 56366 x 3 Filtro de metal, Aluminio 141627 x 4 Inte…
12 2
322

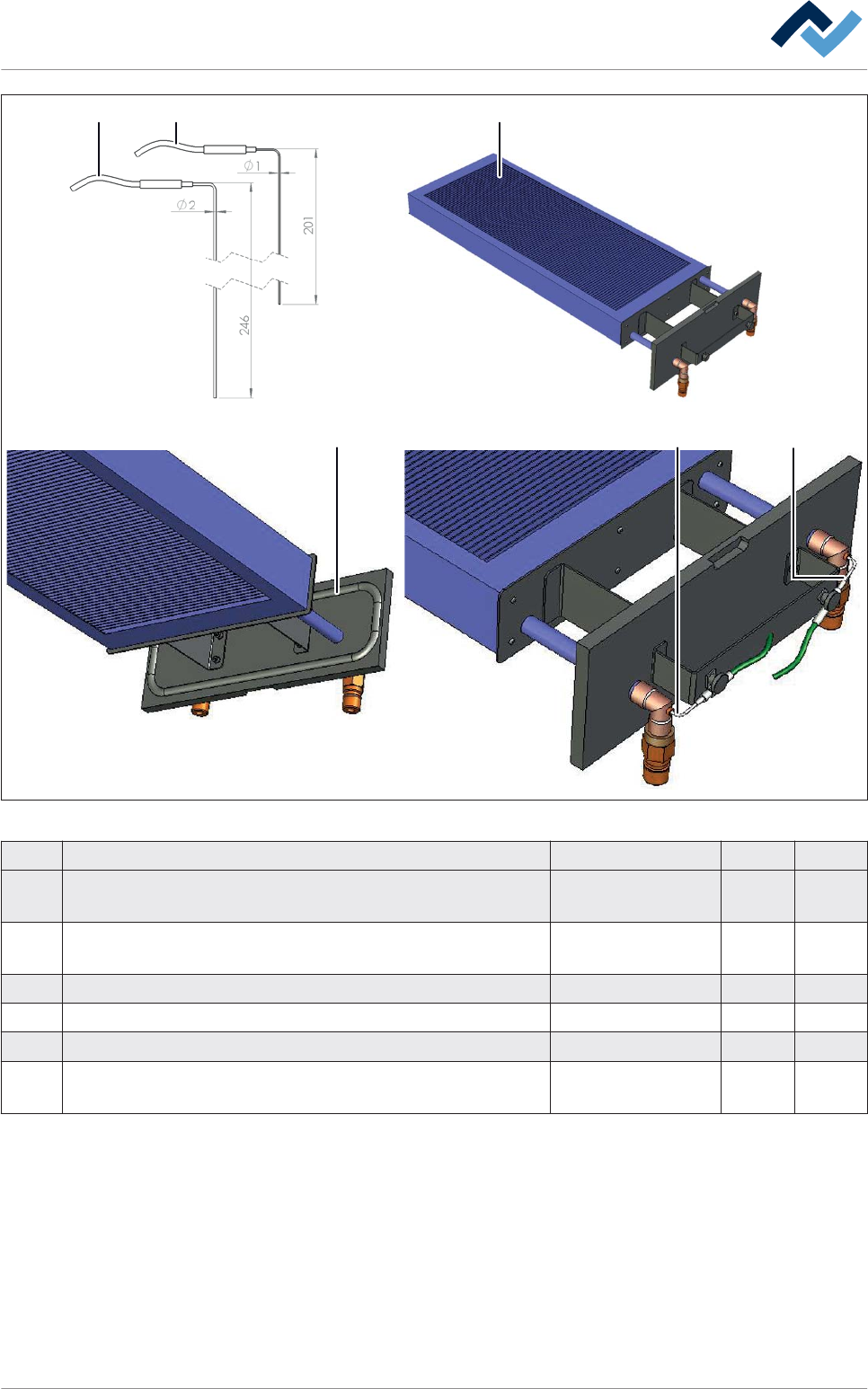

Abb. 214: Zonas de enfriamiento inferiores:
Pos Denominación Número de artículo A B
1*
Intercambiador de calor agua caliente con toma para termopar
con Ø 2 mm
213439 x
1*
Intercambiador de calor agua caliente con toma para termopar
con Ø 1 mm
179288 x
2 Termopar para intercambiador de calor Ø 2 mm 207314 x
2 Termopar para intercambiador de calor Ø 1 mm 179286 x
3 Junta, al metro 56366 x
*
¡Cuando pida un intercambiador de calor indique siempre el largo
y el diámetro de los elementos térmicos!
- - -
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 490 / 0
1 243

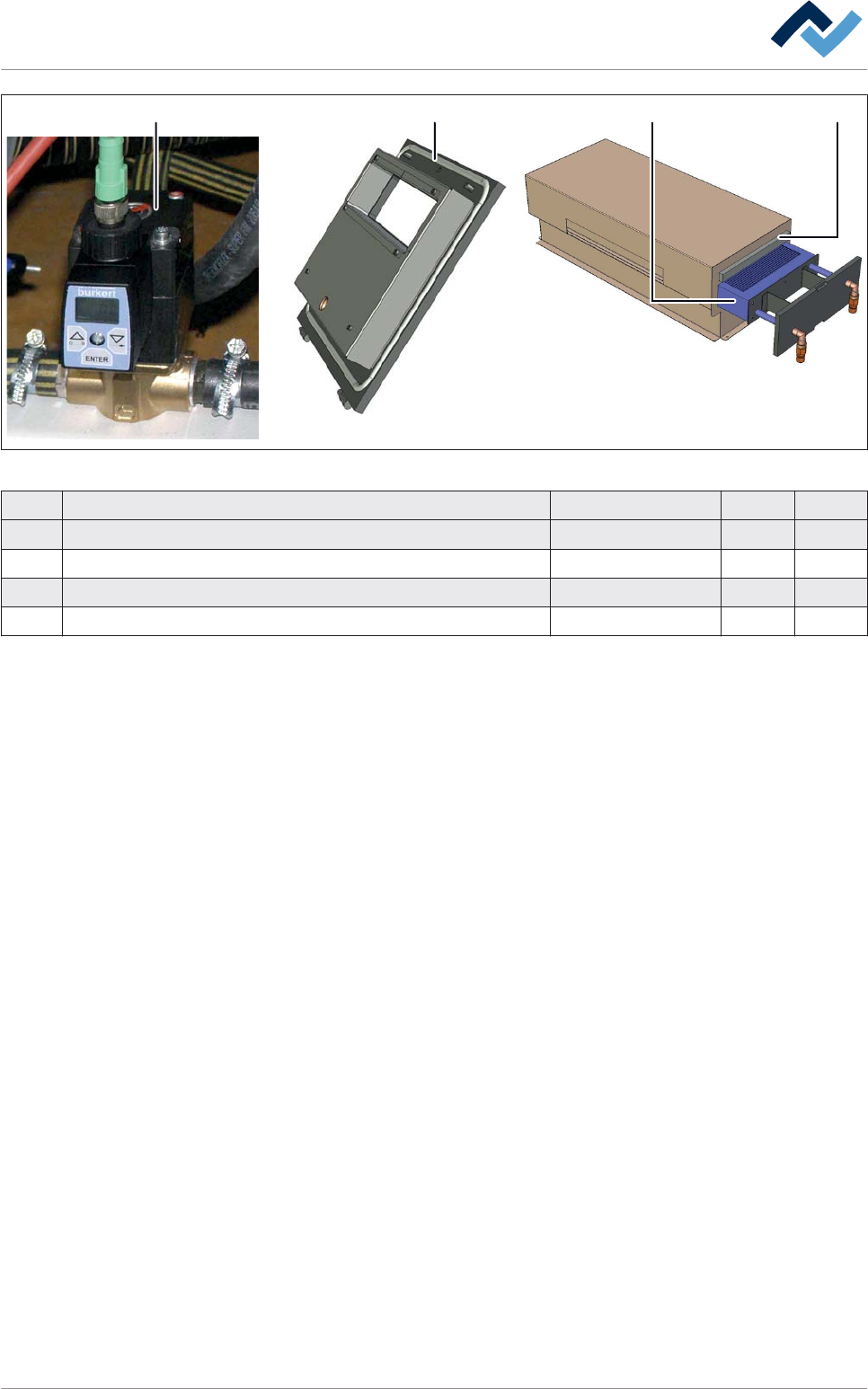

Abb. 215: Zonas de enfriamiento inferiores:
Pos Denominación Número de artículo A B
1 Válvula de regulación de la presión proporcional 155850 x
2 Junta, al metro 56366 x
3 Filtro de metal, Aluminio 141627 x
4 Intercambiador de calor agua caliente 182534 x
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 491 / 0
Limpieza de gas de procesamiento:
76 7
134 1 89
25
7

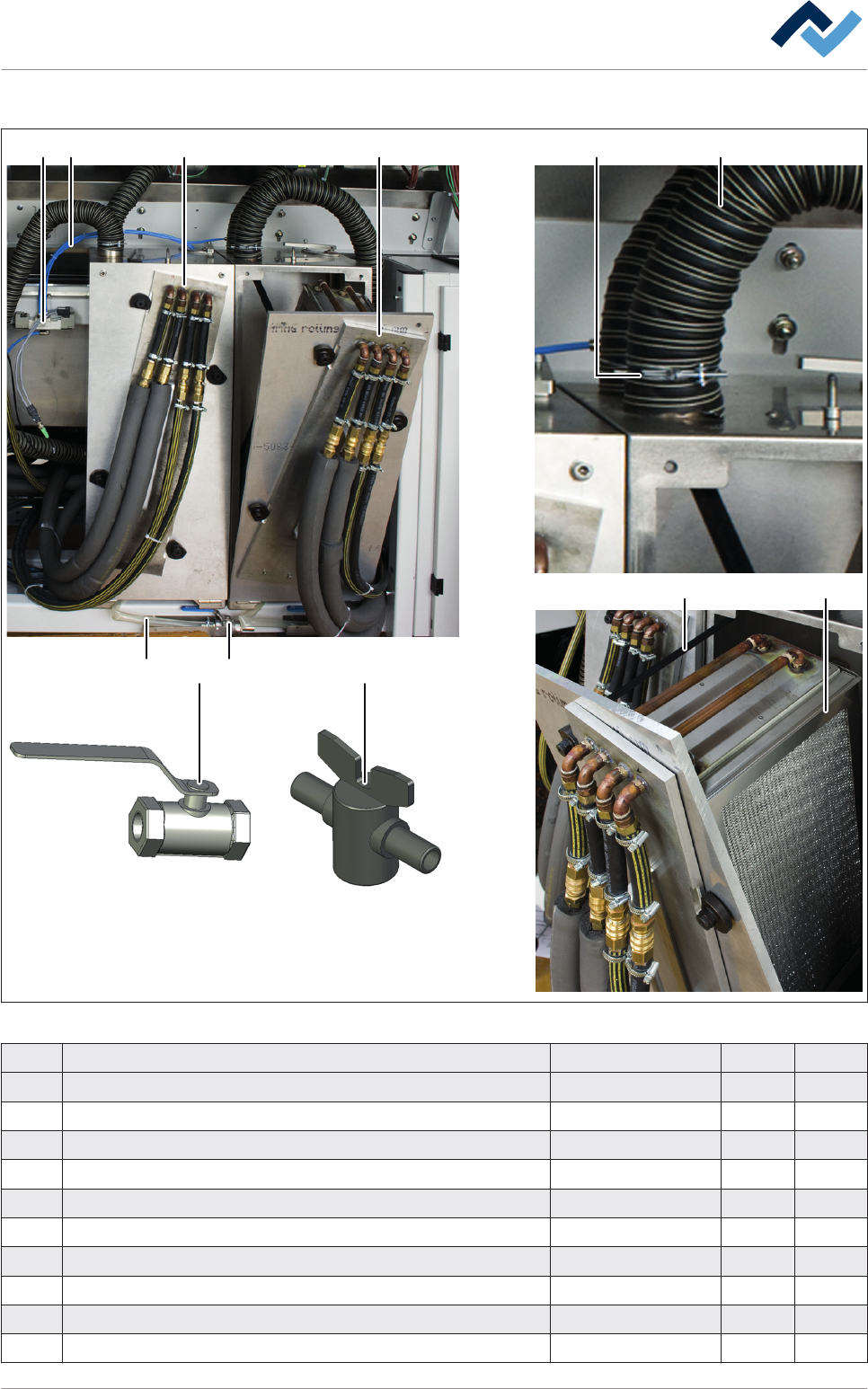

Abb. 216: Limpieza de gas de procesamiento:
Pos Denominación Número de artículo A B
1 Intercambiador de calor para la limpieza de gas de procesado 162586 x
2 Filtro de metal, Aluminio 141627 x
3 Manguera Ø 6 mm x 1 mm para carga de N2, por metro 6B0230 x
4 Válvula direccional 5/3 vías 126671 x
5 Cinturón de sujeción para la tapa de mantenimiento 152997 x
6 Manguera de desagüe 14 mmx 2 mm, por metro 6SSIL14x2.0 x
7 Válvula de bola, extracción de condensados, metal 143949 x
7 Válvula de bola, extracción de condensados, plástico 170875 x
8 Manguera de gas de procesado Ø 60 mm, por metro 133639 x
9 Abrazadera para manguera anillada 59418 x
