4 1/2 1/2 3 Abb. 226: Cadenas de tracción Pos Denominación Número de artículo A B 1 Cadena de tracción, al metro 6KE06B-1G67N x 2 Cierre de cadena 6KES06B-1G67N x 3 Muelle 6FEDZ-094I x 4 Rodillo guía Ø 35 mm, con rodamie…
Sistema de transporte
Tracción sistema de transporte
Advertencia: ¡Hay dos tipos de motores disponibles!
A A A A 1 2

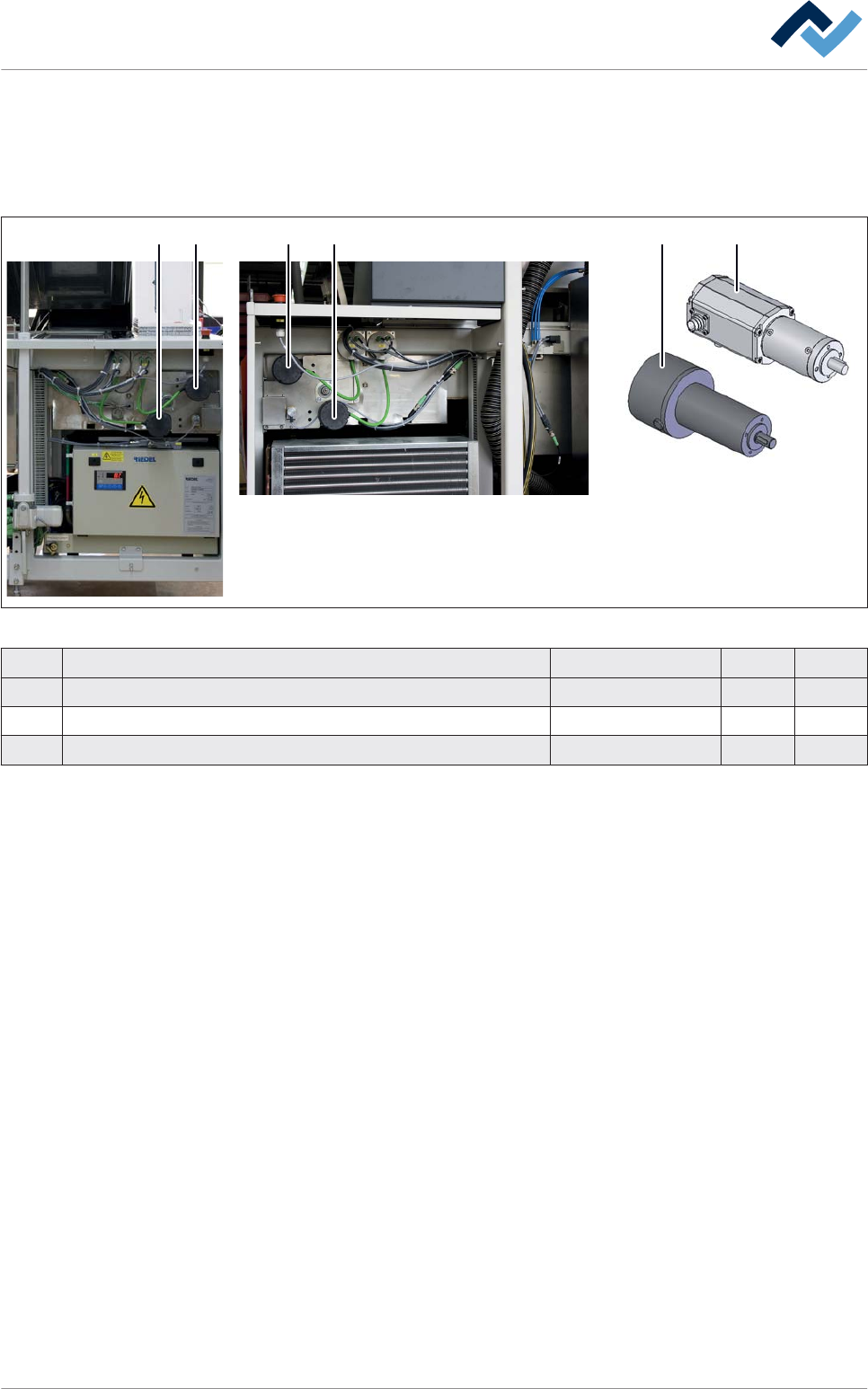

Abb. 225: Motores de tracción para sistema de transporte
Pos Denominación Número de artículo A B
A Motor de tracción para tracción de transporte - - -
1 Motor reductor tipo 1 con electrónica separada 148300 x
2 Motor reductor tipo 2 con electrónica incorporada 6MO-004 x
9.14
9.14.1
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 502 / 0
41/2 1/2 3

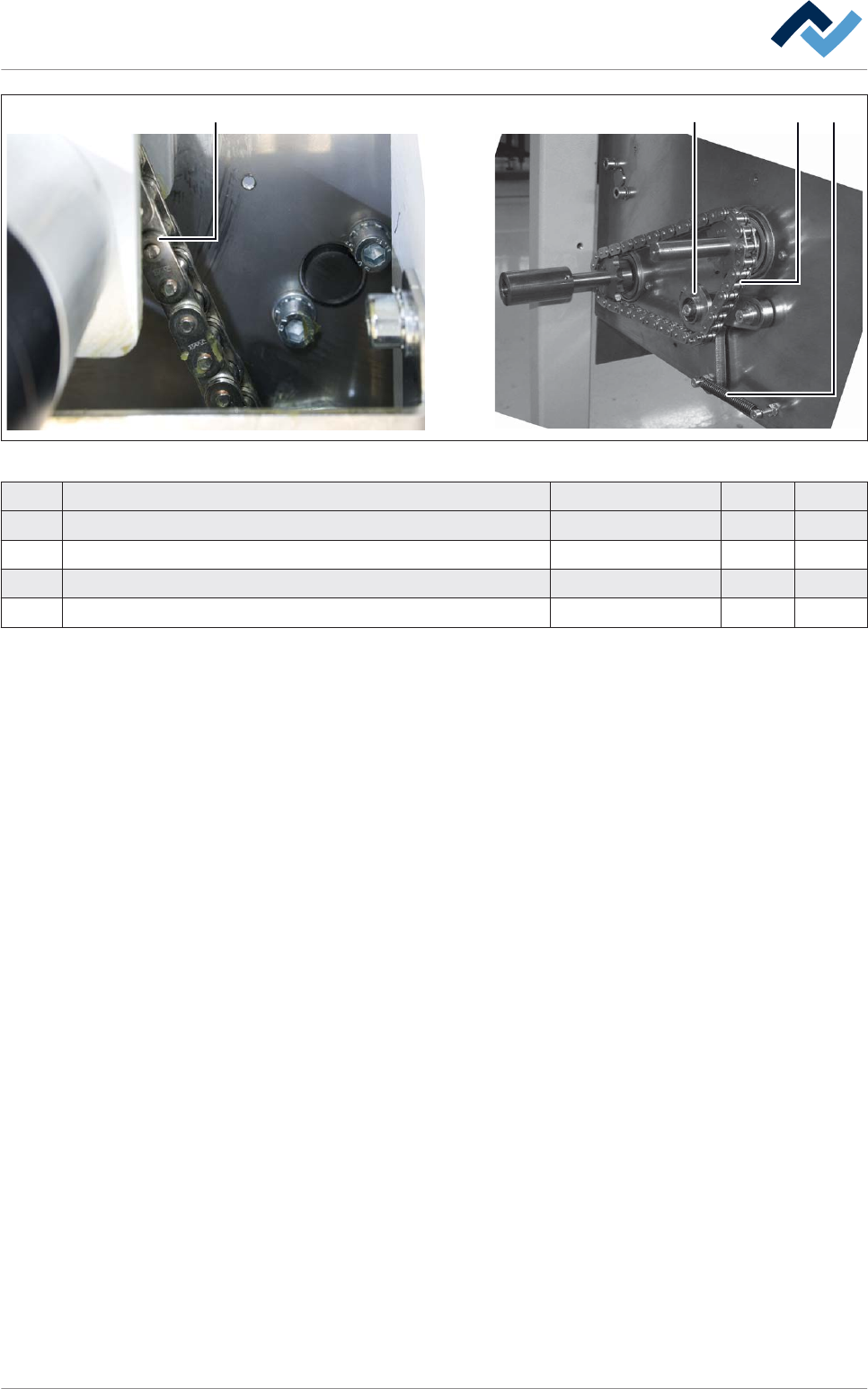

Abb. 226: Cadenas de tracción
Pos Denominación Número de artículo A B
1 Cadena de tracción, al metro 6KE06B-1G67N x
2 Cierre de cadena 6KES06B-1G67N x
3 Muelle 6FEDZ-094I x
4 Rodillo guía Ø 35 mm, con rodamiento 19360 x
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 503 / 0
Regulación del ancho
Motores de tracción
Advertencia: ¡Hay dos tipos de motores disponibles!
1 2 2 2 2
Abb. 227: Motores de tracción para el ajuste del ancho
Pos Denominación Número de artículo A B
1 Motor de ajuste del ancho tipo 1 con electrónica incorporada 6MO-005 x
2
Motor de ajuste del ancho tipo 2 sin electrónica incorporada -->
05/2013
157493 x
2* Motor con tornillo sin fin 245382 x
* a partir del número de máquina 094
