Transporte de 4 carriles con 4 velocidades regulables 1 2 Abb. 231: Transporte 4 carriles Pos Denominación Número de artículo A B 1 Casquillo de agujas 154116 x 2 Anillo de retención 154125 x 9.14.4 Piezas de recambio y …
1132 1
Abb. 230: Regulación del ancho
Pos Denominación Número de artículo A B
1 Rodamiento ranurado de bolas diámetro interior 25 mm 6LA60052RS x
2 Rodamiento ranurado de bolas, diámetro interior 30 mm 154118 x
3 Manguito de brida redondo 24161 x
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 507 / 0
Transporte de 4 carriles con 4 velocidades regulables
12
Abb. 231: Transporte 4 carriles
Pos Denominación Número de artículo A B
1 Casquillo de agujas 154116 x
2 Anillo de retención 154125 x
9.14.4
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 508 / 0

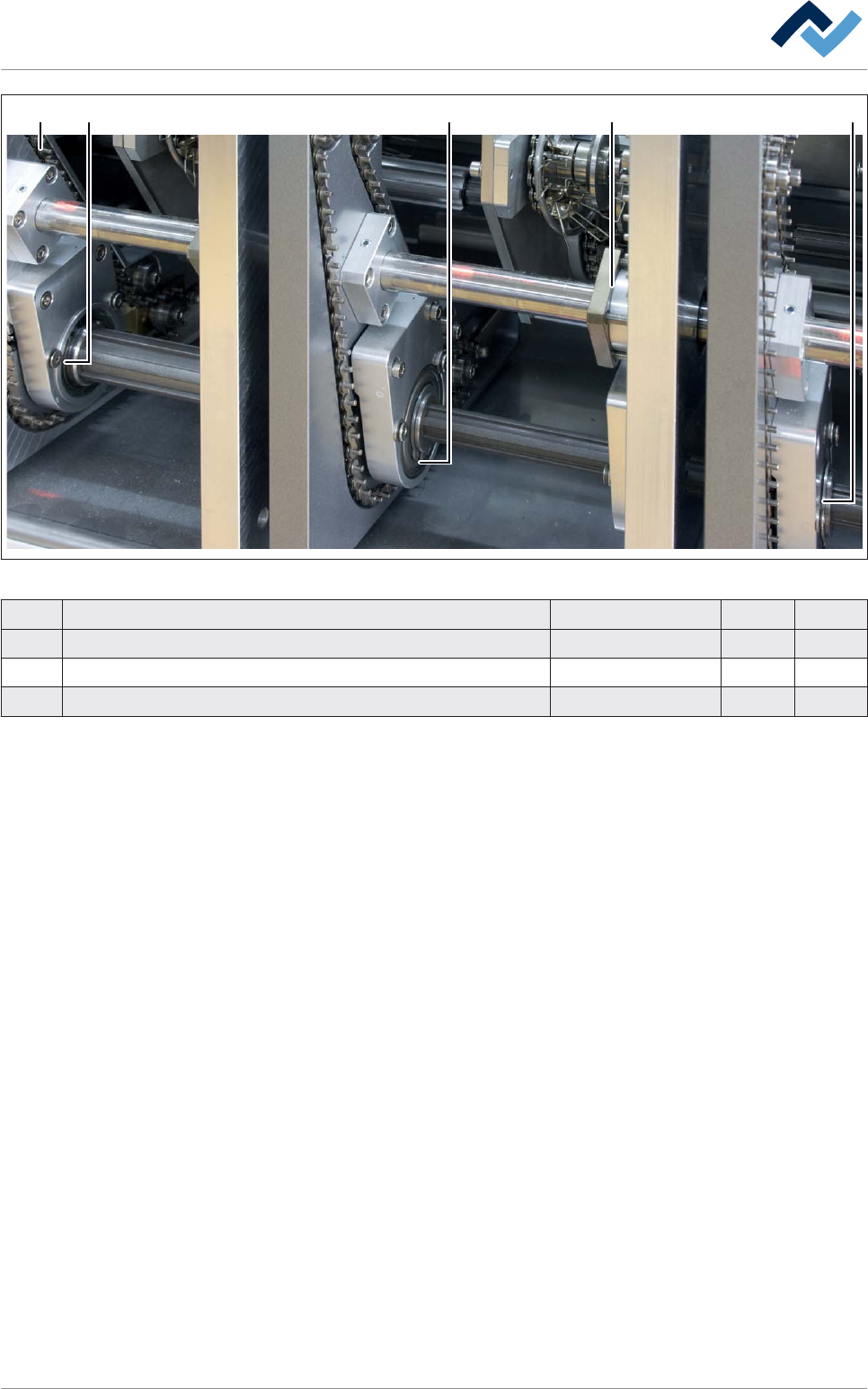

Transporte de cargas pesadas
1/2 43 3
Abb. 232: Transporte de cargas pesadas
Pos Denominación Número de artículo A B
1 Cadena de transporte, 3 mm pernos, por metro 192345 x
1 Cadena de transporte, 4 mm pernos, por metro 205714 x
1 Cadena de transporte, 5 mm pernos, por metro 205737 x
2 Cierre de cadena 3 mm 192344 x
2 Cierre de cadena 4 mm 205712 x
2 Cierre de cadena, 5 mm 205736 x
3 Rodillo guía Ø 21 mm 195199 x
4 Filtro dosificador de aceite para cadena 108962 x
9.14.5
Piezas de recambio y consumibles | 9
