Transporte de cargas pesadas 1/2 4 3 3 Abb. 232: Transporte de cargas pesadas Pos Denominación Número de artículo A B 1 Cadena de transporte, 3 mm pernos, por metro 192345 x 1 Cadena de transporte, 4 mm pernos, por metro…
Transporte de 4 carriles con 4 velocidades regulables
12

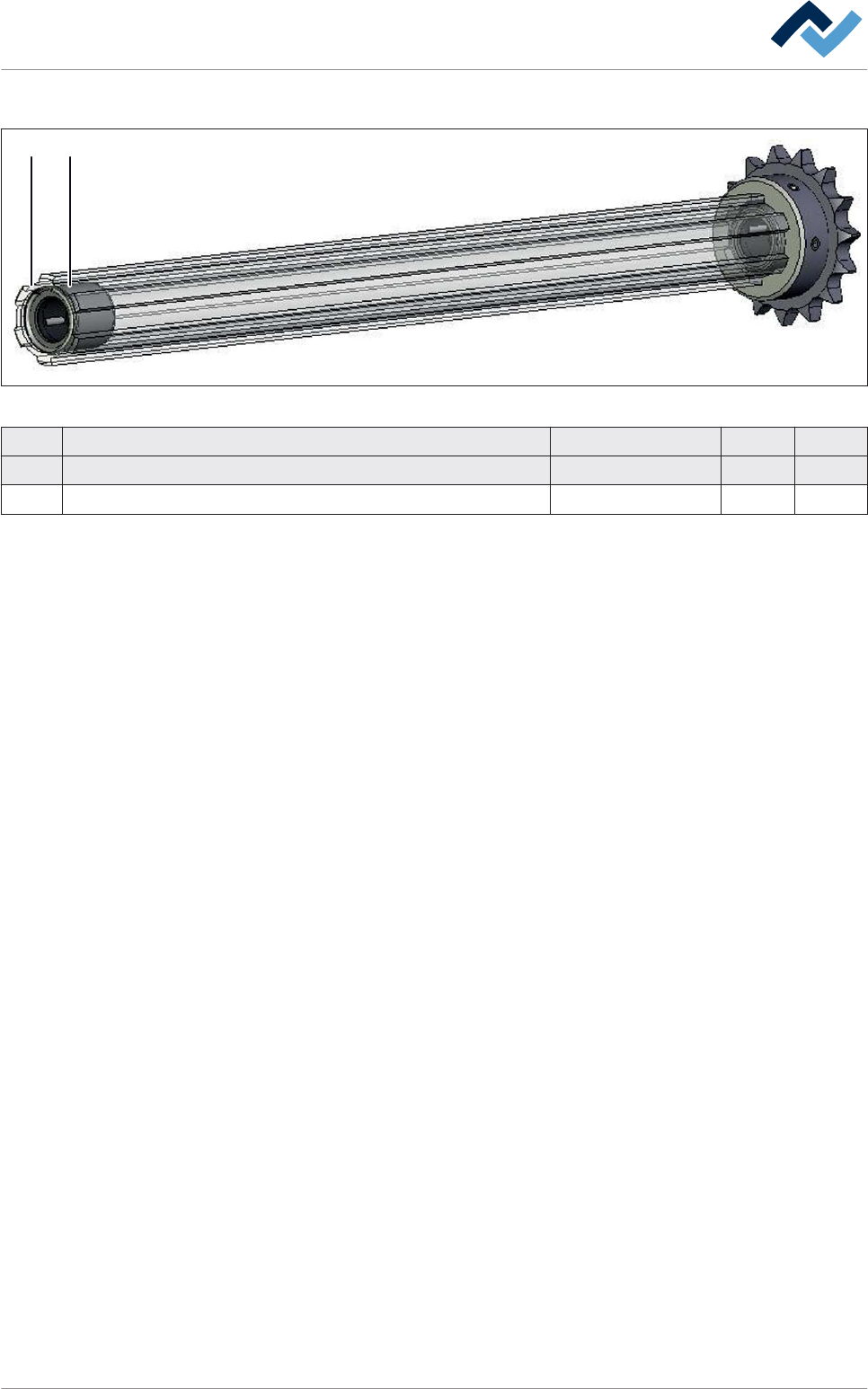

Abb. 231: Transporte 4 carriles
Pos Denominación Número de artículo A B
1 Casquillo de agujas 154116 x
2 Anillo de retención 154125 x
9.14.4
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 508 / 0
Transporte de cargas pesadas
1/2 43 3

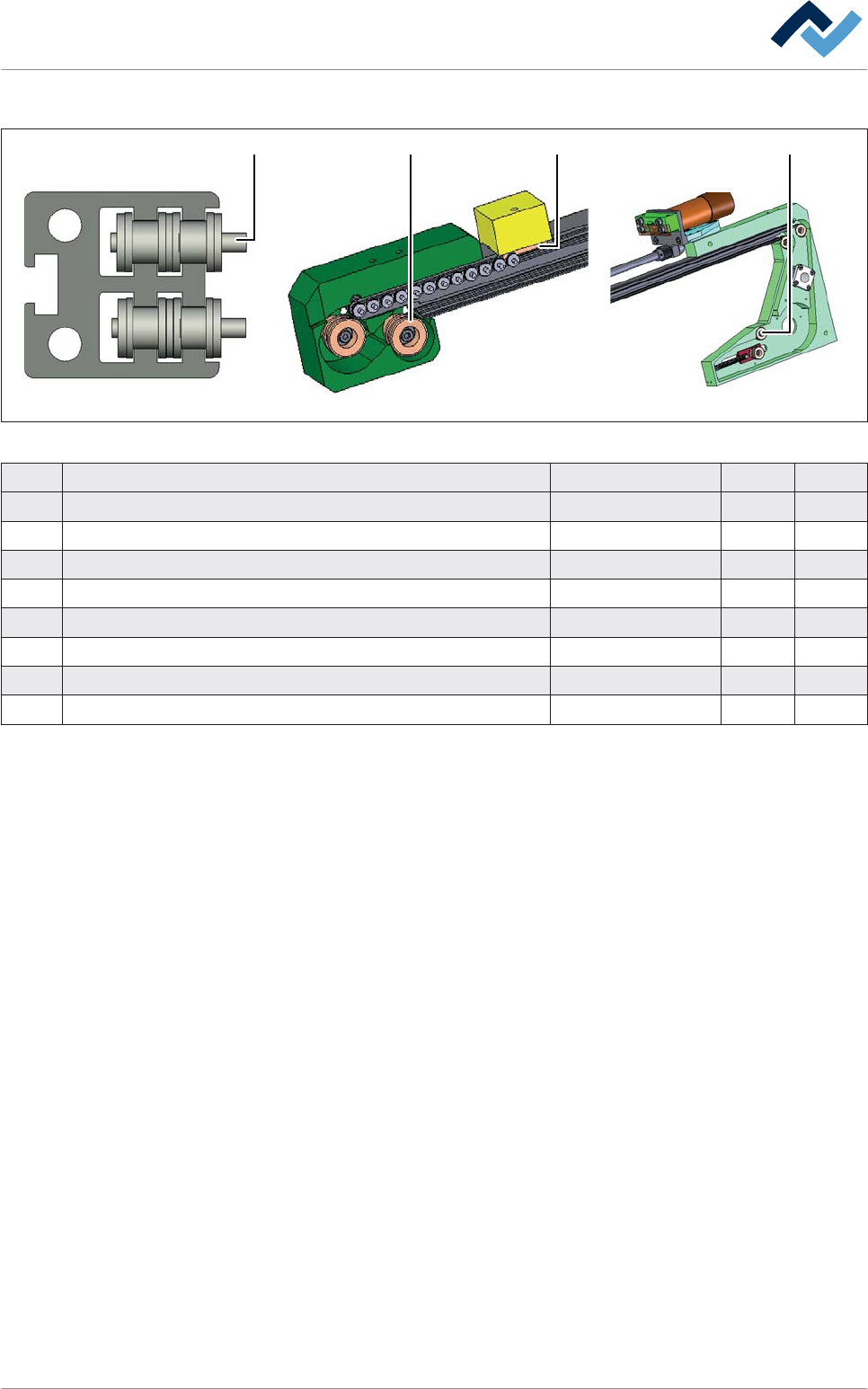

Abb. 232: Transporte de cargas pesadas
Pos Denominación Número de artículo A B
1 Cadena de transporte, 3 mm pernos, por metro 192345 x
1 Cadena de transporte, 4 mm pernos, por metro 205714 x
1 Cadena de transporte, 5 mm pernos, por metro 205737 x
2 Cierre de cadena 3 mm 192344 x
2 Cierre de cadena 4 mm 205712 x
2 Cierre de cadena, 5 mm 205736 x
3 Rodillo guía Ø 21 mm 195199 x
4 Filtro dosificador de aceite para cadena 108962 x
9.14.5
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 509 / 0
Soporte central
Tracción del soporte central
Advertencia: ¡Hay dos tipos de motores disponibles!
1
1
2 2 2 2
2
1 1 1

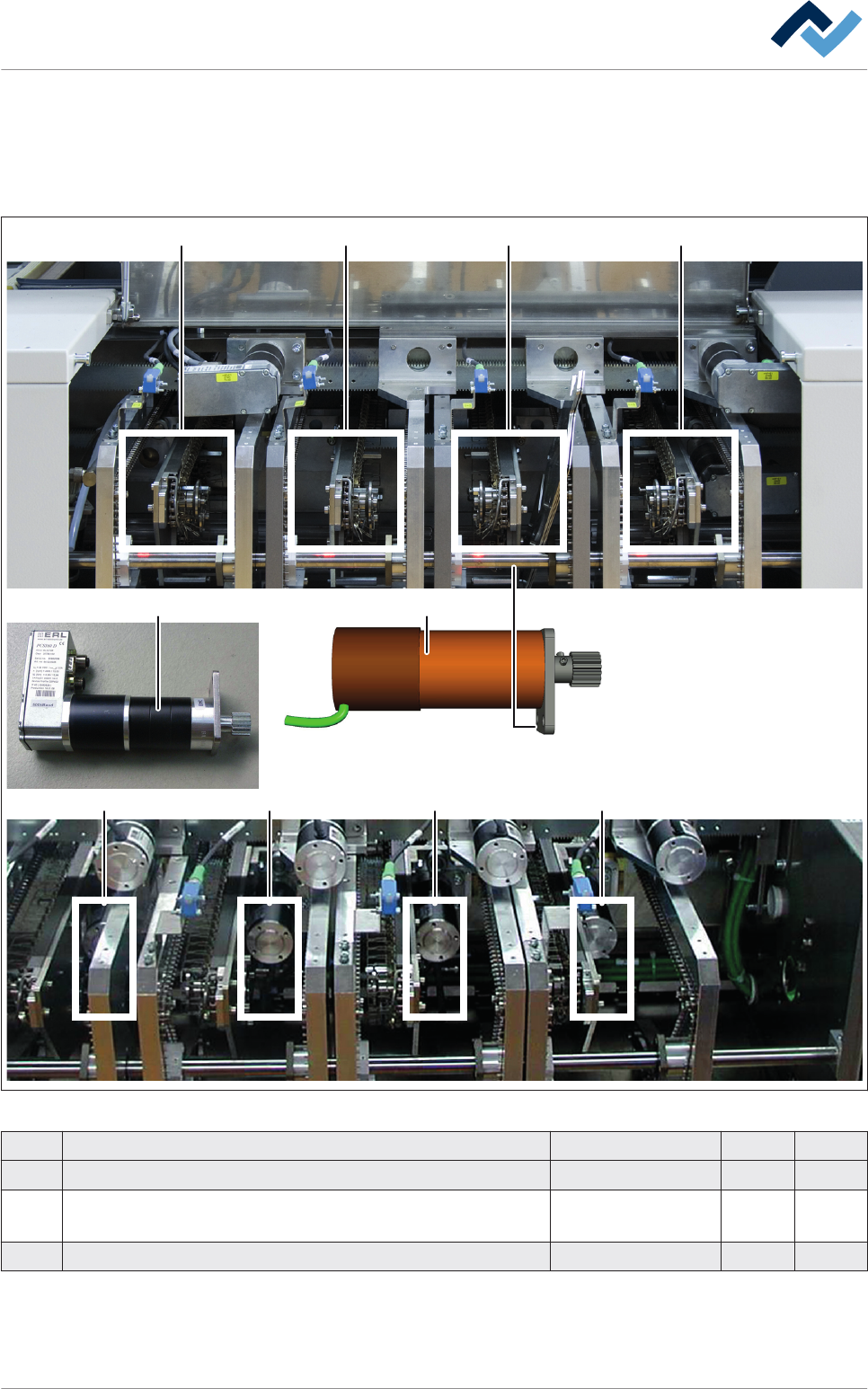

Abb. 233: Tracción del soporte central
Pos Denominación Número de artículo A B
1 Motor de ajuste del ancho tipo 1 con electrónica incorporada 6MO-005 x
2
Motor de ajuste del ancho tipo 2 sin electrónica incorporada -->
05/2013
157493 x
2* Motor con tornillo sin fin 245382 x
* a partir del número de máquina 094
