1 2 3/4 Abb. 234: Ruedas dentadas, Ubicación Pos Denominación Número de artículo A B 1 Rueda dentada 17337 x 2 Rueda dentada 20490 x 3 Rodamiento ranurado de bolas diámetro interior 25 mm 6LA60052RS x 4 Rodamiento ranura…
Soporte central
Tracción del soporte central
Advertencia: ¡Hay dos tipos de motores disponibles!
1
1
2 2 2 2
2
1 1 1
Abb. 233: Tracción del soporte central
Pos Denominación Número de artículo A B
1 Motor de ajuste del ancho tipo 1 con electrónica incorporada 6MO-005 x
2
Motor de ajuste del ancho tipo 2 sin electrónica incorporada -->
05/2013
157493 x
2* Motor con tornillo sin fin 245382 x
* a partir del número de máquina 094
9.15
9.15.1
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 510 / 0
1 2 3/4

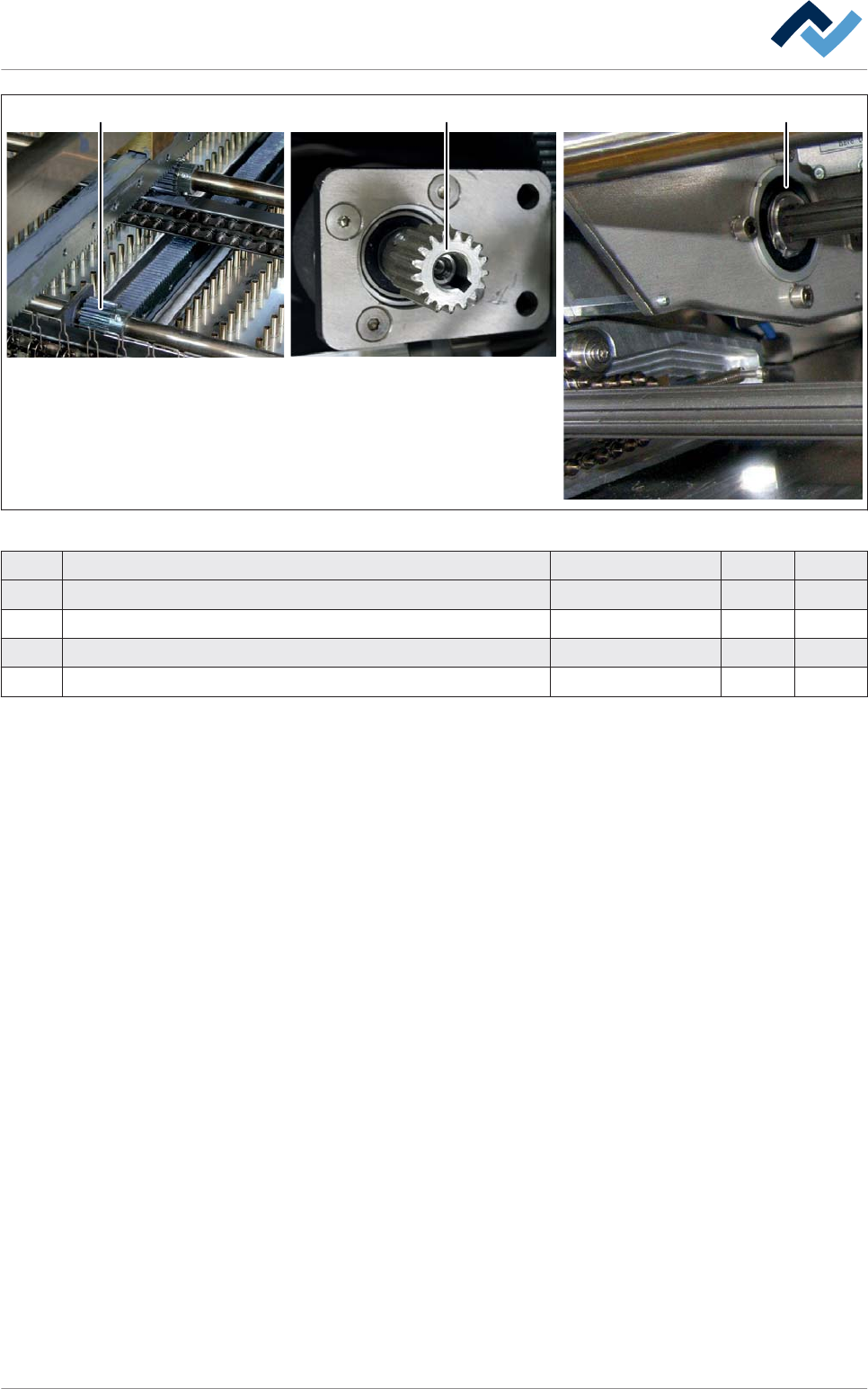

Abb. 234: Ruedas dentadas, Ubicación
Pos Denominación Número de artículo A B
1 Rueda dentada 17337 x
2 Rueda dentada 20490 x
3 Rodamiento ranurado de bolas diámetro interior 25 mm 6LA60052RS x
4 Rodamiento ranurado de bolas, diámetro interior 30 mm 154118 x
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 511 / 0
Cadenas, rodillos de desvío, ubicación
1 51 1 1 1 134 2 6

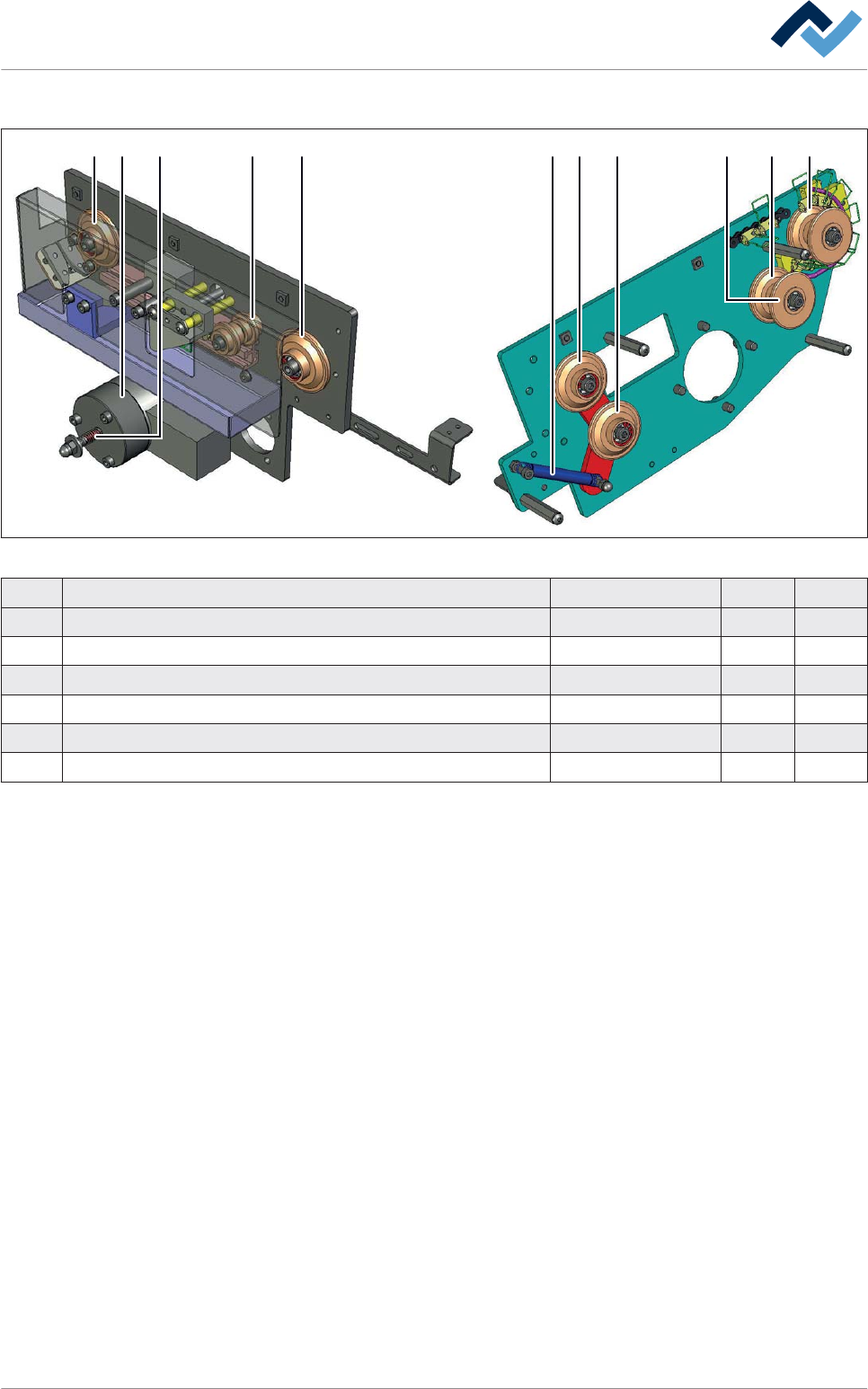

Abb. 235: Poleas de reenvío
Pos. Denominación Número de artículo A B
1 Rodillo guía Ø 40 mm 108249 x
2 Rodillo guía Ø 21 mm 107607 x
3 Solenoide de alto rendimiento 108685 x
4 Muelle 6FED099D x
5 Muelle 134005 x
6 Rollo de desviación Ø 47,7 mm con 2 cojinetes 255605 x
9.15.2
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 512 / 0
