Segundo circuito de agua
341
A
AA
2
Abb. 243: Segundo circuito de agua
Pos Denominación Número de artículo A B
A Segundo circuito de agua -
1 Bomba de circulación 192576 x
2 Interruptor de temperatura 147646 x
3 Interruptor de flotador 142939 x
4 Anillo de junta de goma 146691 x
9.19
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 518 / 0
1

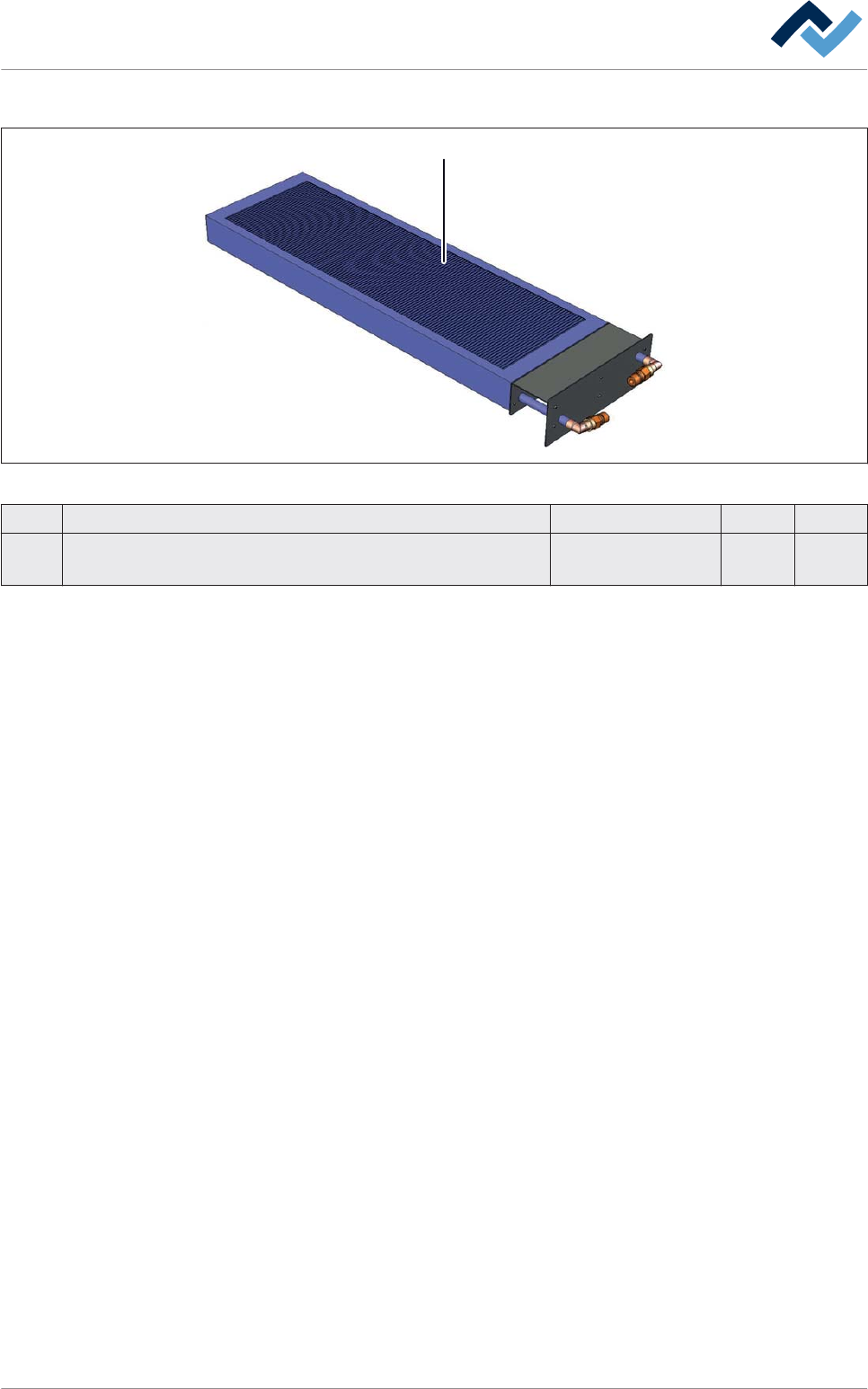

Abb. 244: Intercambiador de calor
Pos Denominación Número de artículo A B
1
Intercambiador del circuito de agua caliente en la extracción de la
entrada y la salida
146571 x
Piezas de recambio y consumibles | 9
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 519 / 0

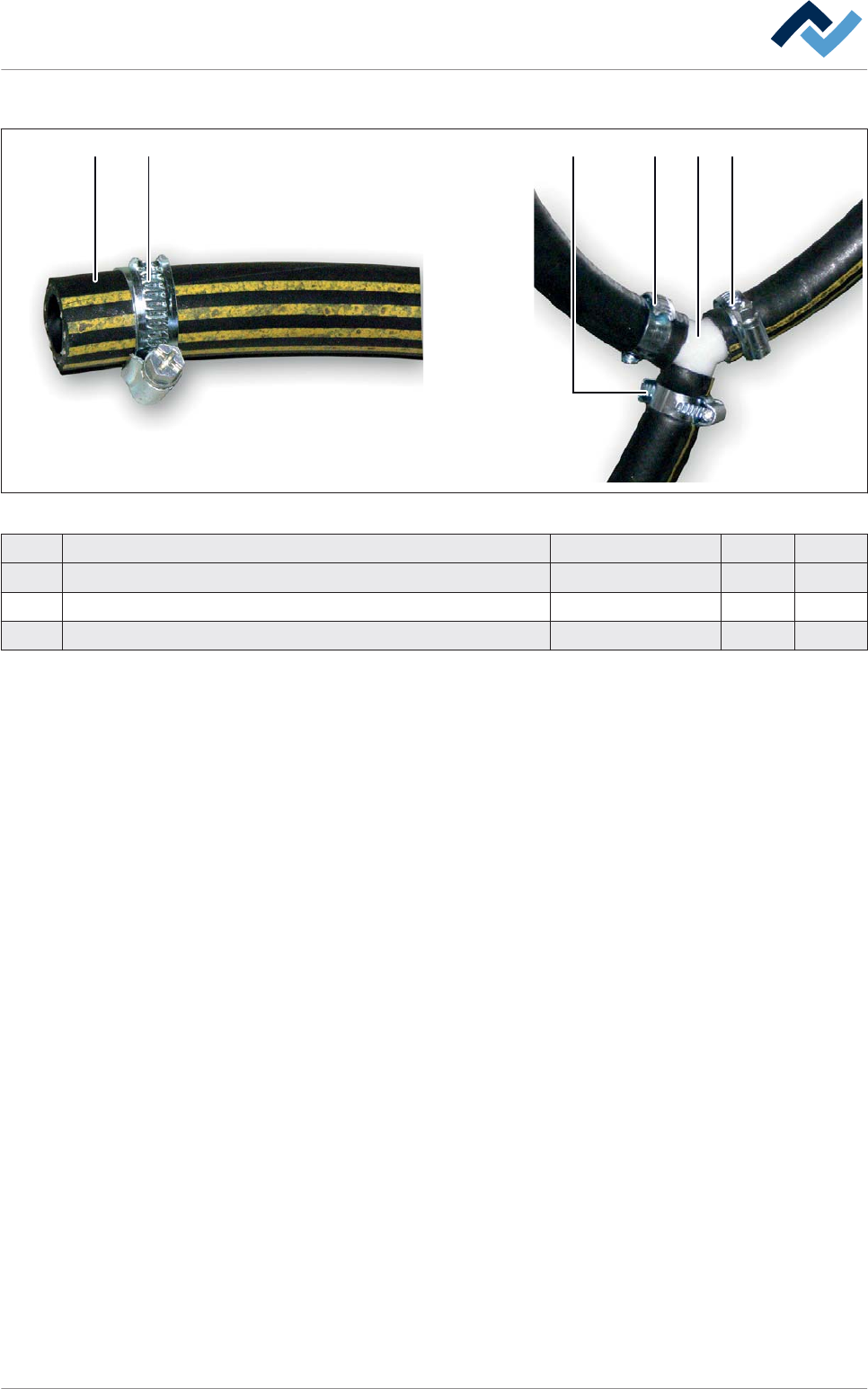

Mangueras del circuito de agua
1 222 23
Abb. 245: Mangueras
Pos Denominación Número de artículo A B
1 Manquera de agua, por metro 6SCHTHE-NW13 x
2 Abrazadera de manguera 16...25 mm 6SK16-025 x
3 Pieza en Y 79871 x
