Propiedades de la superficie sobre la que está la máquina
ü Para un funcionamiento idóneo de la máquina se deben cumplir los siguientes
requisitos respecto a la superficie y las inmediaciones:
1. La superficie no debe vibrar.
2. ¡Evitar la influencia de campos electromagnéticos!
3. Evitar el calentamiento o enfriamiento de una parte de la máquina (ej. cuerpos
calientes o corrientes de aire).
La superficie dede tener las siguientes propiedades y estar capacitada para soste-
ner las cargas siguientes:
Peso aprox. (kg) 2500
Patas sin regulación (Piezas) 6
Carga en cada pata de apoyo (N/cm
2
) 150
Carga media que soporta toda la superfi-
cie que cubre la máquina (N/cm
2
)
0,34
Irregularidad máxima de la superficie
(mm/m
2
)
5
4.8.2
Transporte, montaje, almacenamiento, gestión de residuos | 4
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 60 / 0
Alineado de la máquina
A veces es necesario efectuar varias veces la nivelación de la máquina. Después de
la primera nivelación, controle siempre los pasos efectuados anteriormente y, si es
necesario, ajuste los pies no alineados. Siga alineando la máquina hasta alcanzar un
resultado aceptable.
Defina la altura de entrada y de salida y efectúe una primera nivelación de
la máquina.
ü Para efectuar una primera nivelación de la máquina en los pies de apoyo:
1. Herramientas necesarias: nivel de burbuja de precisión, regla, llave fija.
2. Atornille todos los pies ajustables con la llave fija a la misma altura. Tenga en
cuenta la altura requerida por la entrada y la salida de la máquina.
ð Llegado este punto el procedimiento ha finalizado.
Nivelación de la máquina en horizontal
ü Para la nivelación en horizontal:
1. Posicione el nivel de burbuja (1) en horizontal en el travesaño horizontal (2).
2. Nivele la máquina ajustando los pies con la llave fija.
3. Repita este procedimiento para todos los travesaños horizontales presentes.
ð Proceda con la nivelación vertical.
2 1

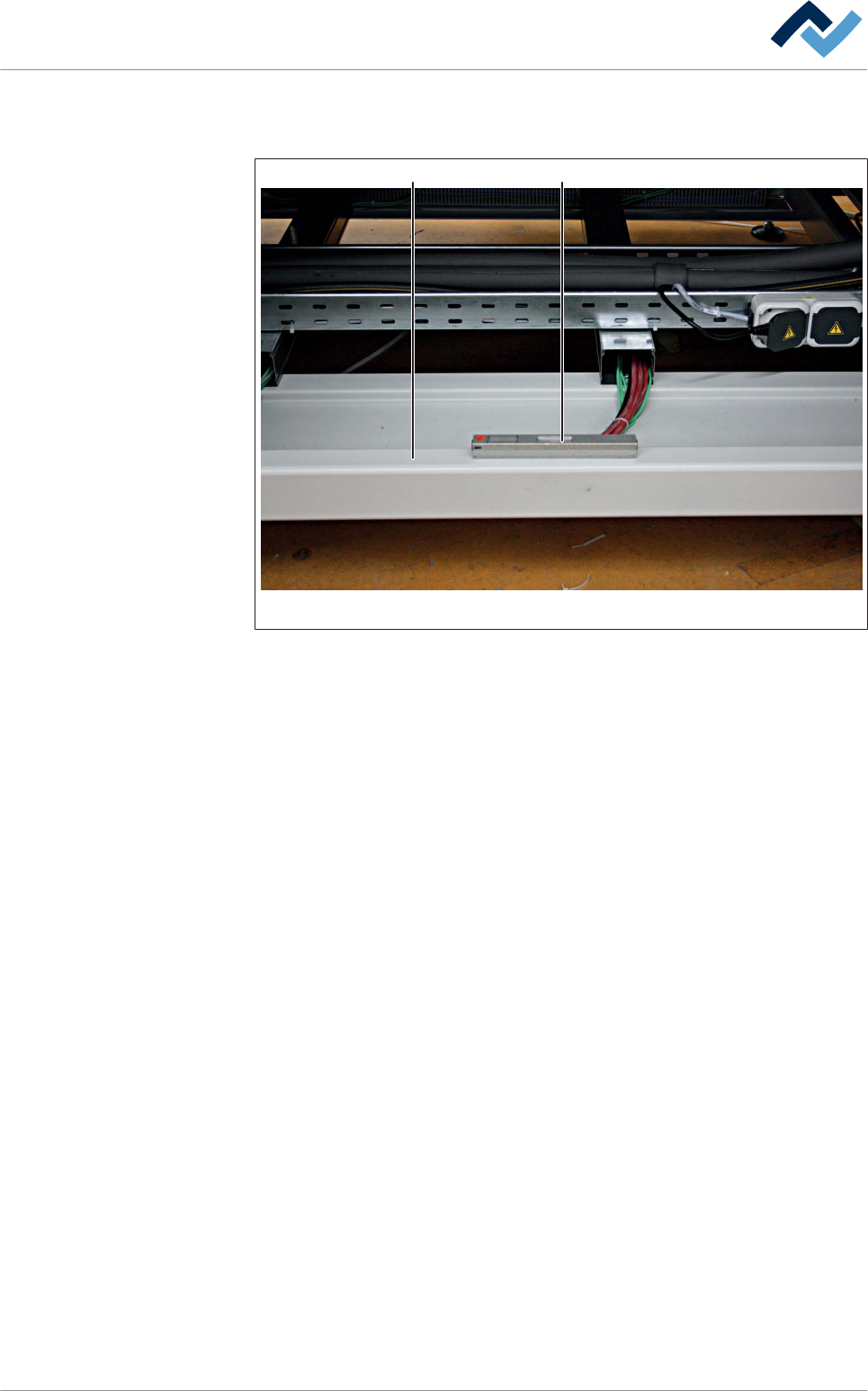

Abb. 14: Nivelación en horizontal
Nivelación de la máquina en vertical
ü Para la nivelación en vertical:
1. Posicione verticalmente el nivel de burbuja (1) en el mástil anterior (2) del bas-
tidor.
2. Nivele la máquina ajustando los pies con la llave fija.
4.8.3
Transporte, montaje, almacenamiento, gestión de residuos | 4
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 61 / 0
3. Repita el procedimiento en el mástil posterior.
ð Llegado este punto el procedimiento ha finalizado.
2 1

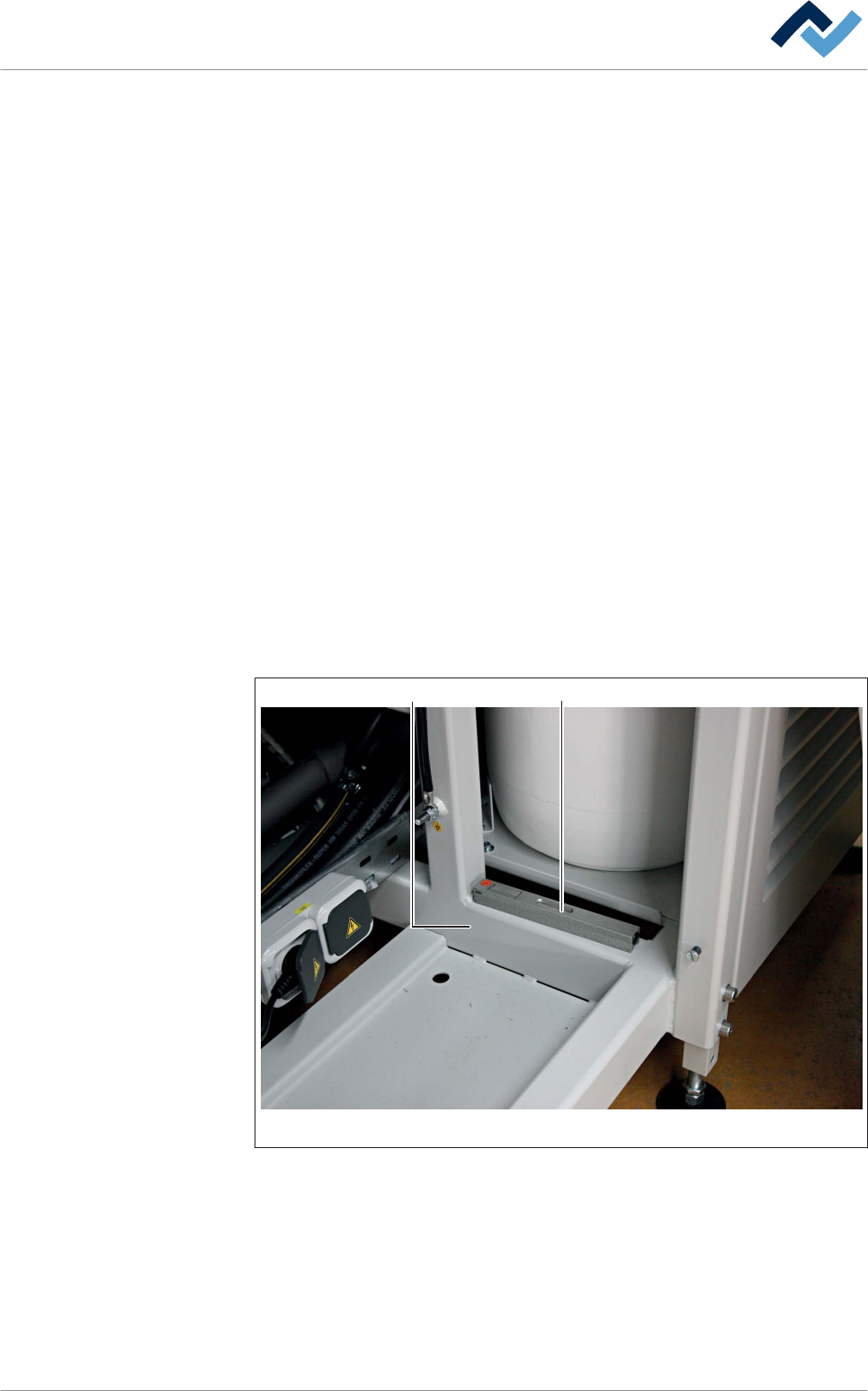

Abb. 15: Nivelación en sentido vertical
Apriete las contratuercas
ü Después de la nivelación:
1. Apriete todas las contratuercas de los pies ajustables con la llave fija.
ð Llegado este punto el procedimiento ha finalizado.
