Comprobación de mecanismos Comprobación del sistema de transporte ü Deben llevarse a cabo las siguientes operaciones: 1. Comprobar el paralelismo de todo el sistema de transporte y ajustar en caso necesario. 2. Comprobar…
Comprobación del funcionamiento de las luces de aviso
ü Abra el diálogo [Messages] :
1. En el diálogo [Messages] de la barra de herramientas de la parte inferior, clique
.
ð Se abrirá el diálogo de configuración [Messages] :
Messages
Settings
Parent
Max. time horn on
Sound when new alarm
Search messages
German
Facility 1
Facility 2
Facility 3
Text
Sound when hood moves
Maintenance mode

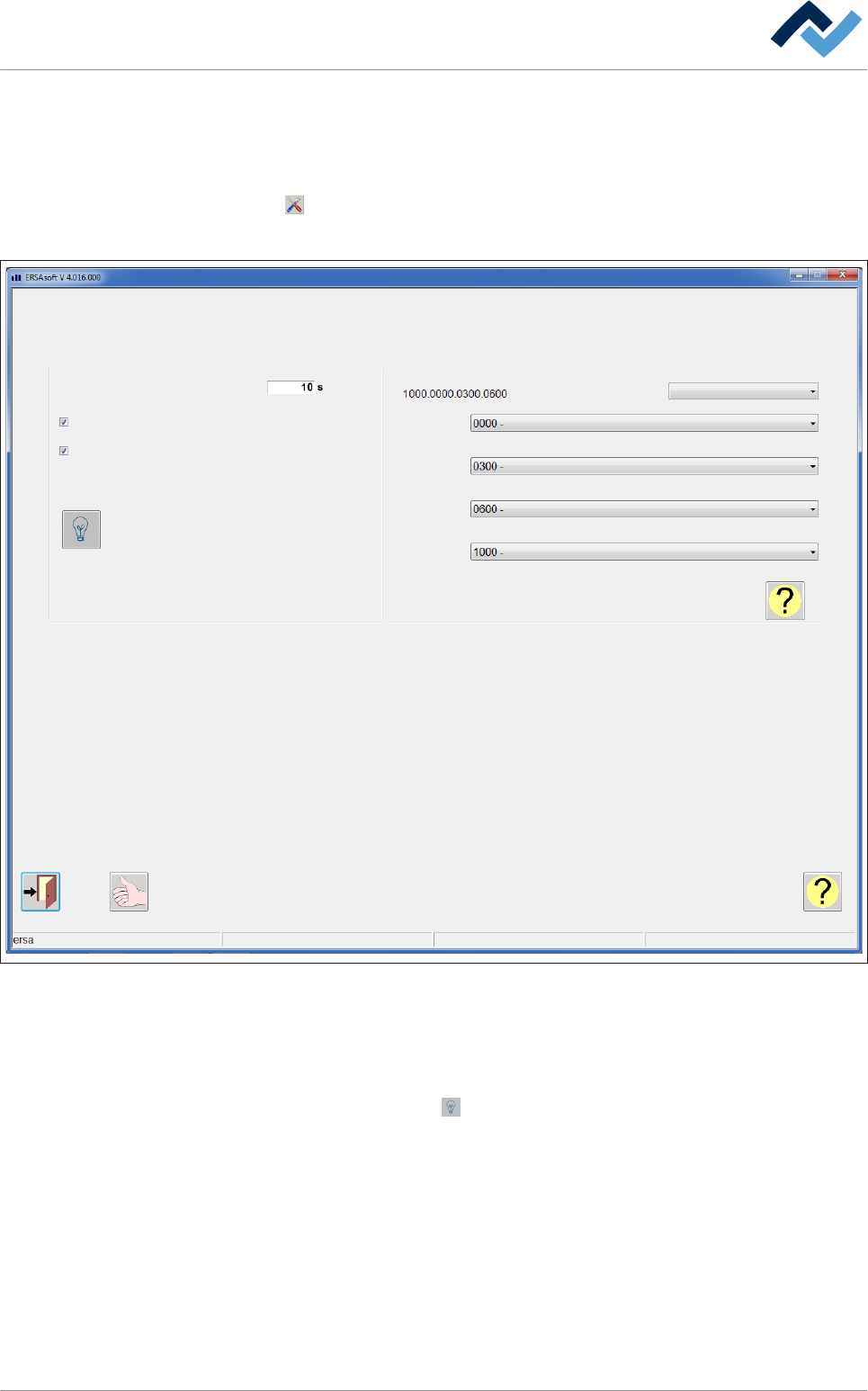

Abb. 17: Diálogo de configuración [Mensajes]
Test de luces
ü Comprobación de los pilotos y el pito de las luces de aviso:
1. Haga clic en el botón .
ð Deben encenderse todos los pilotos de las luces de aviso. El pito debe sonar.
5.4.8
Puesta en marcha | 5
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 86 / 0
Comprobación de mecanismos
Comprobación del sistema de transporte
ü Deben llevarse a cabo las siguientes operaciones:
1. Comprobar el paralelismo de todo el sistema de transporte y ajustar en caso
necesario.
2. Comprobar que la tracción funciona correctamente. Para ello clique en el bo-
tón
del diálogo base para iniciar todos los transportadores. Con los
transportadores en marcha el botón estará en amarillo.
ð Aquí finaliza el proceso.
Comprobación del ancho
ü Abra el diálogo de introducción de datos [Conveyor width adjustment] :
1. Clique en de la barra de herramientas inferior del diálogo básico.
ð Se abrirá el diálogo de introducción de datos [Conveyor width adjustment] :
Conveyor width adjustment
Maintenance mode
Edit dialog
width adjustment convey. 4
width adjustment convey. 3
width adjustment convey. 2
width adjustment convey. 1
width adjustment center 4
width adjustment center 3
width adjustment center 2
width adjustment center 1
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm

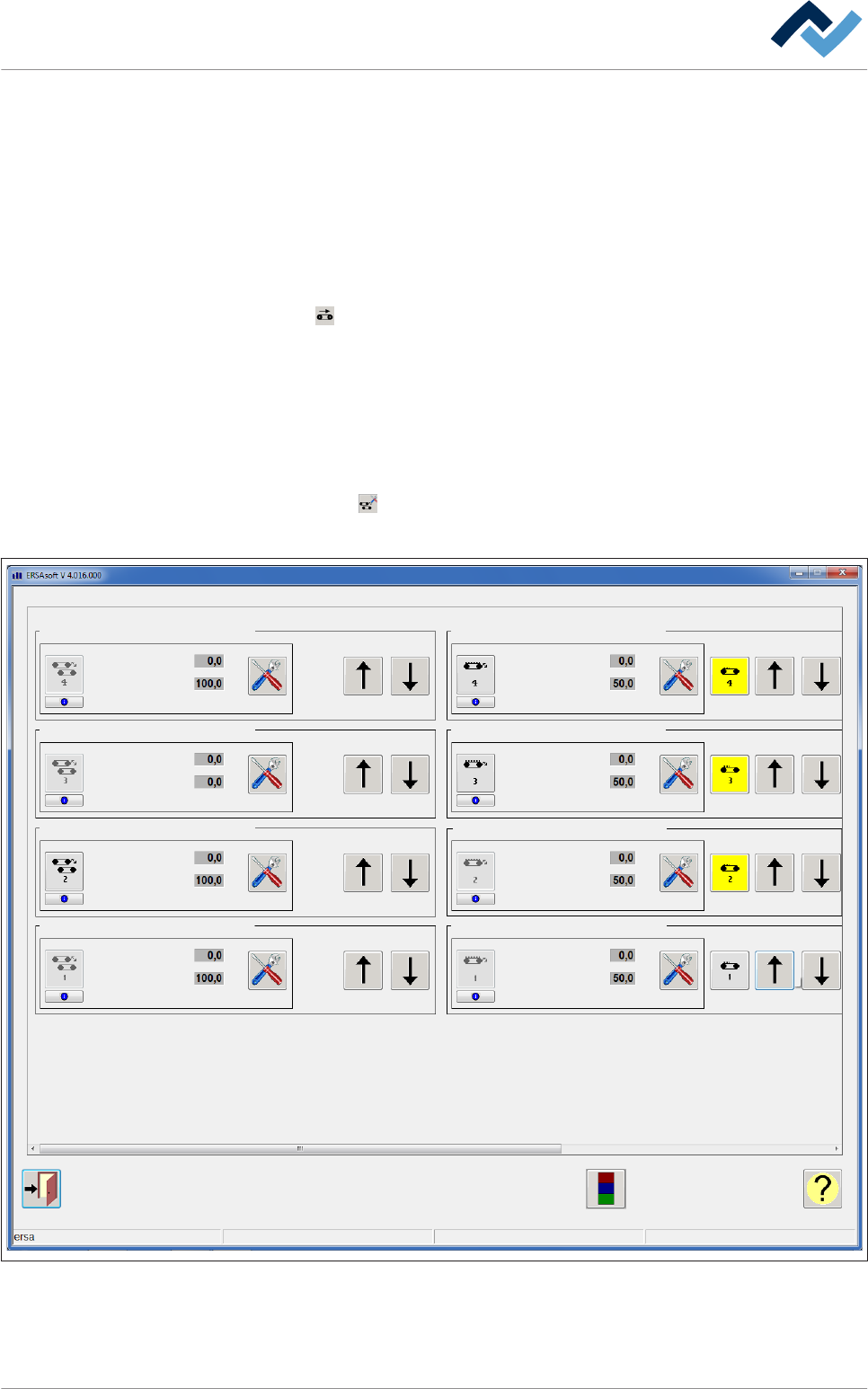

Abb. 18: El diálogo de introducción de datos [Ajuste del ancho]. Dependiendo de cada máquina puede haber hasta cuatro carriles
de transporte.
ü Ajuste del ancho de transporte manualmente en unos valores definidos:
5.4.9
5.4.9.1
5.4.9.2
Puesta en marcha | 5
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 87 / 0
1. Clique en el campo de entrada [Set value] e introduzca un valor en [mm] .
ð El ancho de transporte se configurará con estos valores.
2. Pulse el botón . El número de carril de transporte se muestra en el botón.
ð El ancho de transporte se ajustará. En el campo [Actual value] puede ver el an-
cho de transporte en ese momento en [mm] . El botón puede estar iluminado
en diferentes colores. A cada color le corresponde una función determinada.
Pueden mostrarse los siguientes colores:
▪ Gris: El ajuste del ancho está desactivado.
▪ Verde: Se está realizando el ajuste del ancho
▪ Rojo: Hay algún mal funcionamiento
ü Comprobación del ajuste del ancho:
1. Medir la distancia entre largeros de transporte y comparar el resultado de la
medición con el [Actual value] .
ð En caso de que haya diferencias en los valores:
2. Ajuste el sistema de transporte y repita la operación.
ð Cuando coincidan el [Set value] y el [Actual value] en todos los puntos, la ope-
ración ha finalizado.
Referenciación del ajuste del ancho. Observe los ejemplos de aplicación del próxi-
mo apartado.
