Ejemplos para la referenciación del soporte central. Diferenciamos tres opciones para la referenciación: ▪ Referenciación del soporte central con desplazamiento de referencia. Realice la referenciación de este modo cuand…
1. Mida la distancia exacta entre el largero de transporte fijo y el soporte central
y compare el resultado con el [Actual value] .
ð En caso de que haya diferencias en los valores:
2. Ajuste el soporte central y repita la operación.
ð Cuando coincidan el [Set value] y el [Actual value] en todos los puntos, la ope-
ración ha finalizado.
Referencie el soporte central. Observe los ejemplos de aplicación del próximo apar-
tado.
Puesta en marcha | 5
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 94 / 0
Ejemplos para la referenciación del soporte central.
Diferenciamos tres opciones para la referenciación:
▪ Referenciación del soporte central con desplazamiento de referencia. Realice la
referenciación de este modo cuando haya instalado un interruptor de fin de ca-
rrera en el soporte central. Consulte el ejemplo a).
▪ Referenciación del soporte central sin desplazamiento de referencia. Realice la
referenciación de este modo cuando no haya instalado ningún interruptor de
fin de carrera en el soporte central y todos los carriles de transporte estén so‐
bre largeros de transporte fijos . Consulte el ejemplo b).
▪ Referenciación del soporte central sin desplazamiento de referencia. Realice la
referenciación de este modo cuando no haya instalado ningún interruptor de
fin de carrera en el soporte central, y en los equipos de más de un carril los
largeros de transporte estén acoplados mecánicamente . Consulte el ejemplo
c).
5.4.9.5
Puesta en marcha | 5
Ersa GmbH Instrucciones de uso_HF3_14_es | 30/10/2014 95 / 0
Ejemplo a), con interruptor de fin de carrera, con desplazamiento de
referencia
Carril 1
Larguero fijo
Ancho del punto de referencia 1
Ancho 1
Mitad del punto de referencia 1
Carril 2
Larguero fijo
Ancho del punto de referencia 2
Ancho 2
Mitad del punto de referencia 2

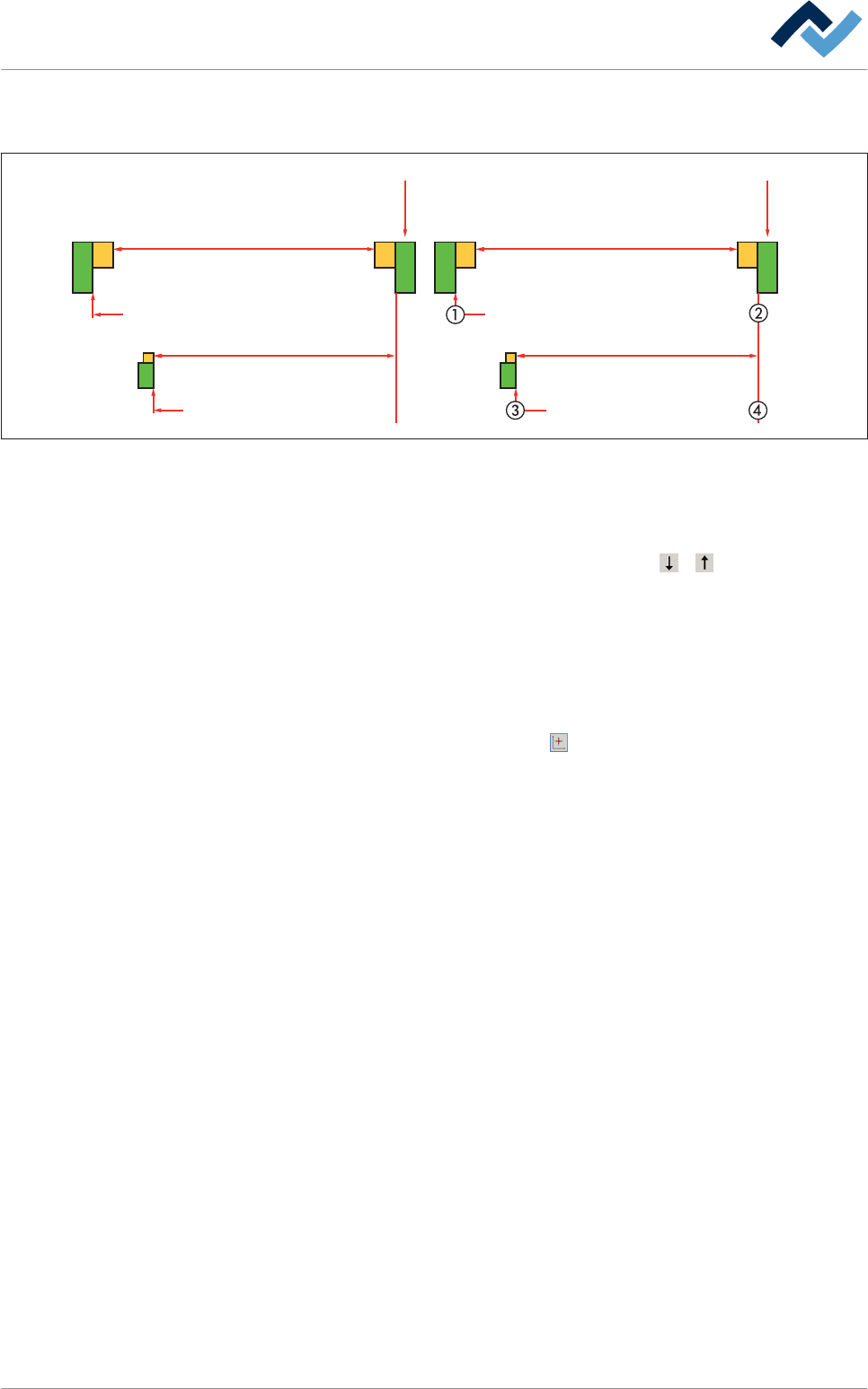

Abb. 23: Referenciación del ajuste del ancho y el soporte central en un equipo de dos carriles
ü Referenciación del soporte central:
1. Abra el diálogo de introducción de datos [Center support] .
2. En el cuadro [width adjustment center 1] clique en o y mantenga.
ð El largero de transporte móvil se desplazará del interruptor de referencia
hacia el medio de la zona de transporte.
ð En cuanto ya no esté activado el interruptor de referencia:
3. Suelte el botón.
4. Abra el diálogo de configuración [Motor] Center support .
5. En el diálogo [Positioning] clique en
.
ð La referenciación se iniciará. El largero de transporte móvil se desplazará
en dirección al interruptor de referencia hasta que el interruptor de fin de
carrera vuelva a activarse. La tracción se detendrá y se desplazará ligera-
mente en la dirección contraria. La tracción está referenciada. El piloto de
estado [Motor is referenced] se pondrá verde.
6. Mida la distancia exacta (3) – (4) entre el largero de transporte fijos y el sopor-
te central.
ð En caso de que el valor coincida con el [Actual value], la referenciación ha con-
cluído.
