使用说明书 SIPLACE CA4 V2 3 技术数据和组件 使用软件版本 711.0 或更新 2019 年 2 月版 3.5 贴片头 107 3.5.3.6 SIPLACE MultiS tar (CPP M) 的技术数据 3 SIPLACE MultiStar (CPP M) 带 45 型元件摄相机 元件范围 *a *)a 请注意 ，可以贴装的元件范围还会受到衬 垫几何形状、客户特定的标准，元件封装公 差和元件公差的影响。 0100…
3 技术数据和组件 使用说明书 SIPLACE CA4 V2
3.5 贴片头 使用软件版本 711.0 或更新 2019 年 2 月版
106
3.5.3.3 要处理的元件范围的分类
3
3.5.3.4 MultiStar 贴片头的贴片模式
CPP M 贴片头可在不同的贴片模式下开展作业，而这些模式会随着元件类别的变化而变化。设置
优化会选择循环时间最短的贴片模式。下表显示了元件类别与贴片模式间的相互关系。
Tab. 3.5 - 2 元件类别与贴片模式间的关系
3.5.3.5 MultiStar 贴片头在贴片机中的装配位置
元件类别 元件尺寸 CPP 贴片头的装配
位置
*a
元件高度 元件相机类型
小元件
01005 -
15 mm x 15 mm
顶部 最高 8.5 mm
贴片头相机，类
型45
底部 最高 6.0 mm
中等尺寸的元件
*b
01005 -
27 mm x 27 m
顶部 最高 8.5 mm
贴片头相机，30
型
底部 最高 6.0 mm
Tab. 3.5 - 1要处理的元件范围的分类
*)a 请遵循第 105 页第 3.5.3.2 节中关于装配位置高度的规则。
*)b 仅根据要求提供。
贴片模式 元件类别
小元件 中等尺寸的元件 大元件
收集 & 贴片模式 是 否 否
高级拾取 & 贴片模式 是 是 否
贴片机 装配位置
*a
CPP M 贴片头
元件的最大高度 视像相机
SIPLACE CA4 V2 底部 6.0 mm 贴片头相机
顶部
*b
8.5 mm 贴片头相机
Tab. 3.5 - 3贴片机中 CPP M 贴片头的装配位置
*)a 请遵循第 105 页第 3.5.3.2 节中关于装配位置高度的规则。
*)b 仅根据要求提供。
使用说明书 SIPLACE CA4 V2 3 技术数据和组件
使用软件版本 711.0 或更新 2019 年 2 月版 3.5 贴片头
107
3.5.3.6 SIPLACE MultiStar (CPP M) 的技术数据
3

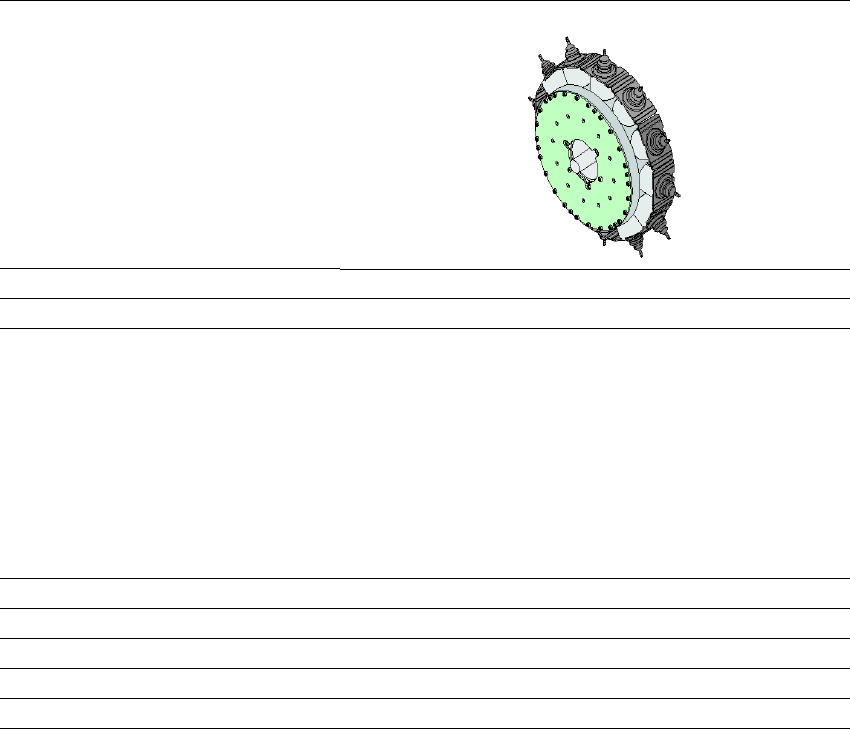

SIPLACE MultiStar (CPP M)
带 45 型元件摄相机
元件范围
*a
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。
01005 到 15 mm x 15 mm
*b
*)b 最大 27 mm x 27 mm 的较大元件仅根据要求提供
*c
元件规格
最大高度
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
*)c CPP M 贴片头：位于低安装位置。
6.0 mm
250 µm / 120 µm
*d
50 µm
140 µm
70 µm
110 µm x 110 µm
15 mm x 15 mm
4 g
*)d 仅适用于摄相机聚焦范围为 ± 1.3 mm 的元件
可编程下放力 1.0 - 10 N
吸嘴类型 20xx、28xx
X/Y 精确度 请参见第 83 页第 的贴片性能和精确度 节
角度精确度 ± 0.1°(3σ)
照明水平 5
3 技术数据和组件 使用说明书 SIPLACE CA4 V2
3.6 悬臂系统 使用软件版本 711.0 或更新 2019 年 2 月版
108
3.6 悬臂系统
3.6.1 悬臂 SIPLACE CA4 V2 的位置
3

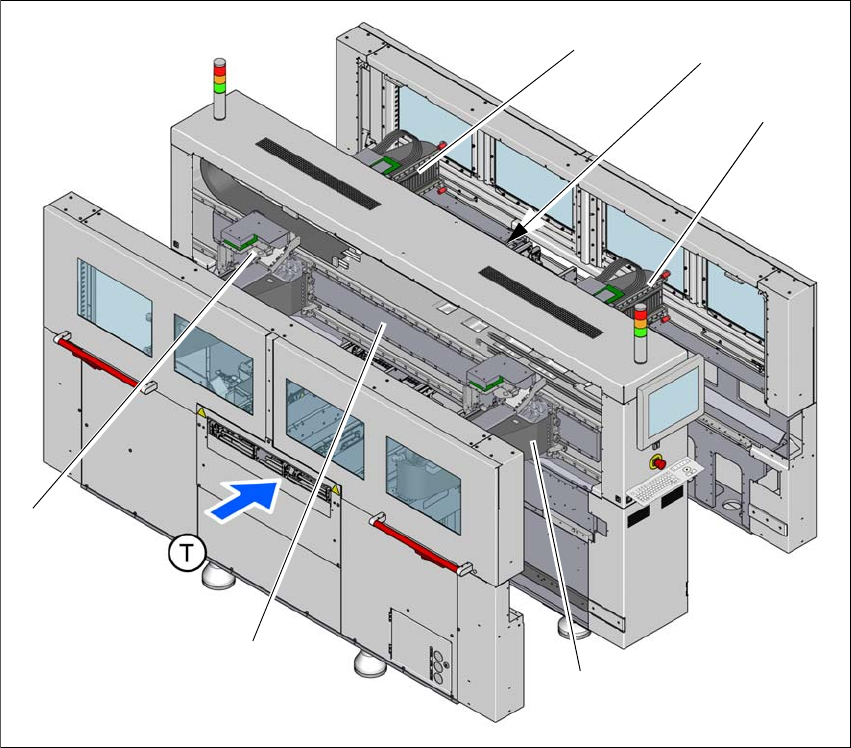

图 3.6 - 1 悬臂 SIPLACE CA4 V2 的位置
(1) Y 轴，1 号悬臂和 4 号悬臂
(2) X 轴，1 号悬臂
(3) X 轴，2 号悬臂
(4) Y 轴，2 号悬臂和 3 号悬臂 （隐藏）
(5) X 轴，3 号悬臂
(6) X 轴，4 号悬臂
(T) PCB 传送导轨方向
(1)
(3)
(6)
(4)
(2)
(5)
