3 技术数据和组件 使用说明书 SIPLACE CA4 V2 3.6 悬臂系统 使用软件版本 711.0 或更新 2019 年 2 月版 110 悬臂由碳纤维复合物制成。该技术使 我们可以在组件的制造中使用重量极轻但强度极高的材料。 X 轴由线性马达驱动。驱动装置的 次要部分由永磁铁构成，安装在悬 臂上。主要部分用螺栓固定 在贴片头的支座上。贴片头支座经过 设计可以安放各种类型的贴片头 —— 这也 是 SIPLACE 贴片 机拥有的超凡…
使用说明书 SIPLACE CA4 V2 3 技术数据和组件
使用软件版本 711.0 或更新 2019 年 2 月版 3.6 悬臂系统
109
3.6.2 X 轴的结构
3
图 3.6 - 2 X 轴的设计
- 贴片头支座视图
(1) 带有 X 轴线性马达 （主要部分）的贴片头支座
(2) 带有固定轴承 （主要部分）的 Y 轴线性马达
(3) 带永磁铁的导向系统 （X 轴线性马达的次要部分）
(4) 末端位置缓冲档 （4 件）
(5) 悬臂支臂
(6) 贴片头控制板支座
(7) 长度测量系统
(8) Y 轴传感器模块
(9) X 轴传感器模块
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
(8)
(9)
3 技术数据和组件 使用说明书 SIPLACE CA4 V2
3.6 悬臂系统 使用软件版本 711.0 或更新 2019 年 2 月版
110
悬臂由碳纤维复合物制成。该技术使我们可以在组件的制造中使用重量极轻但强度极高的材料。
X 轴由线性马达驱动。驱动装置的次要部分由永磁铁构成，安装在悬臂上。主要部分用螺栓固定
在贴片头的支座上。贴片头支座经过设计可以安放各种类型的贴片头 —— 这也是 SIPLACE 贴片
机拥有的超凡灵活性优势之一。
要提高定位精确度，X 系统 （悬臂系统）和 Y 系统上以前使用的钢质刻度尺已经替换为玻璃刻度
尺和相关读数头。
3.6.3 SIPLACE CA4 V2 的 X 轴技术数据
3
驱动装置 线性马达 （主要驱动装置）
最高速度 2.5 m/s
距离测量系统 线性玻璃刻度尺
分辨率 0.5 µm
使用说明书 SIPLACE CA4 V2 3 技术数据和组件
使用软件版本 711.0 或更新 2019 年 2 月版 3.6 悬臂系统
111
3.6.4 Y 轴的结构
3

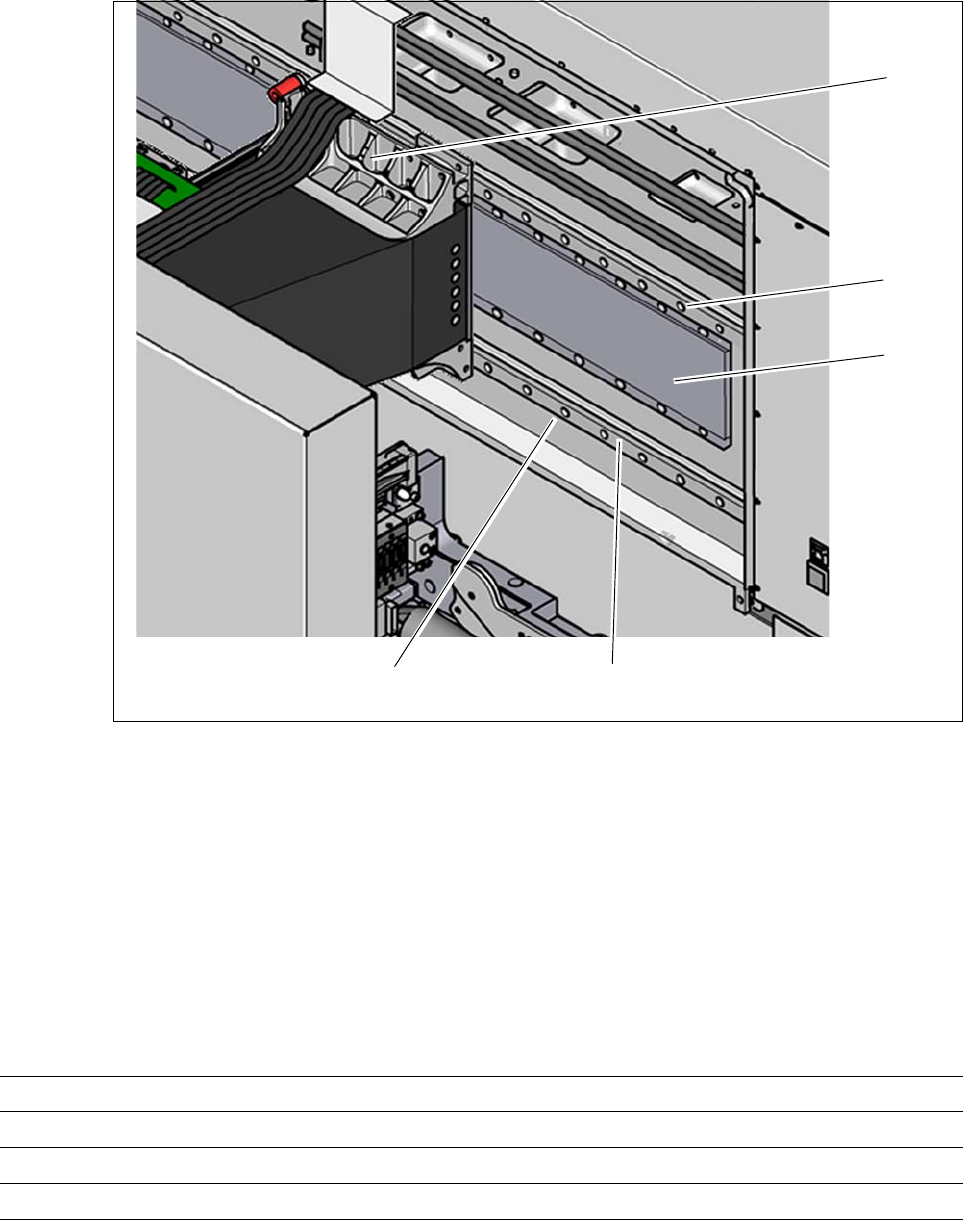

图 3.6 - 3 Y 轴的结构
Y 轴基本上由以下主要模块构成：
(1) X 轴上装有固定和松配轴承的 Y 轴线性马达 （主要部分）
(2) 永磁铁 （X 轴线性马达的次要部分）
(3) 线性距离测量系统
(4) 导向系统
3.6.5 SIPLACE CA4 V2 的 Y 轴技术数据
3
(1)
(4)
(2)
(3)
(4)
驱动装置 线性马达 （主要驱动装置）
最高速度 2.5 m/s
距离测量系统 线性玻璃刻度尺
分辨率 0.5 µm
