使用说明书 SIPLACE CA4 V2 3 技术数据和组件
使用软件版本 711.0 或更新 2019 年 2 月版 3.7 PCB 传送导轨系统
113
3.7.1 单通道传送导轨
部件号：03098921-xx 单通道传送导轨，右侧，vario
部件号：03098920-xx 单通道传送导轨，左侧，vario
如使用单通道传送导轨，导轨的固定侧可选在右侧或左侧。可以根据具体规格设定固定侧的位
置。
3

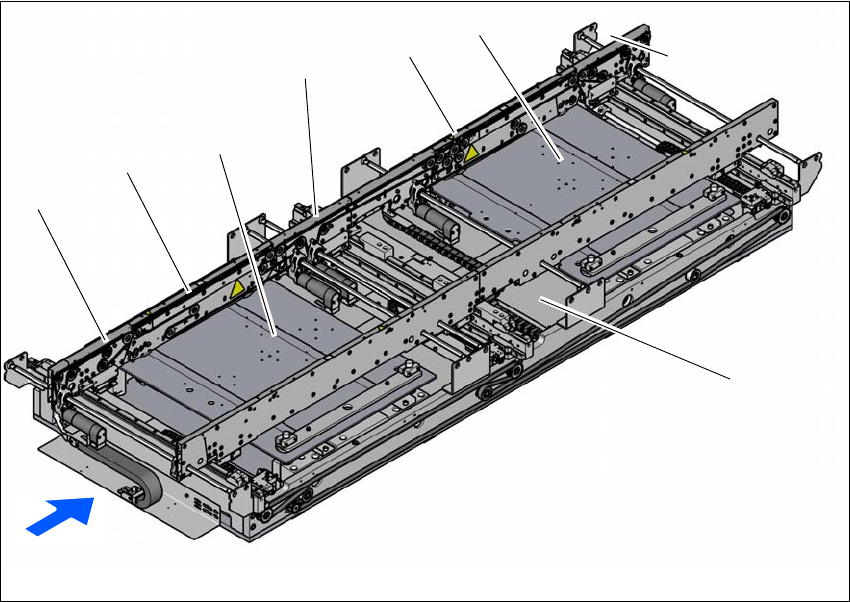

图 3.7 - 1 单通道传送导轨结构
(1) 输入传送导轨
(2) 1 号传送通道
(3) 1 号升降台
(4) 中部传送导轨
(5) 2 号传送通道
(6) 2 号升降台
(7) 输出传送导轨
(8) 传送导轨控制装置 （保护盖下面）
(4)
(1)
(2)
(3)
(5)
(6)
(8)
(7)
(T)
3 技术数据和组件 使用说明书 SIPLACE CA4 V2
3.7 PCB 传送导轨系统 使用软件版本 711.0 或更新 2019 年 2 月版
114
3.7.2 双通道传送导轨
部件号：0309888-xx 双通道传送导轨 vario
3.7.2.1 默认变体
双通道传送导轨有两个传送通道，它们在电气和机械方面彼此保持独立。根据标准，传送导轨的
固定侧在右侧。如使用双通道传送导轨，导轨的固定侧可选在右侧或左侧。可以根据具体规格设
定固定侧的位置。双通道传送导轨可以作为双通道或单通道传送导轨运行，具体取决于您的要
求。
3
图 3.7 - 2 双通道传送导轨结构
(1) 输入传送导轨
(2) 1 号传送通道
(3) 1 号升降台
(4) 中部传送导轨
(5) 2 号传送通道
(6) 2 号升降台
(7) 输出传送导轨
T1 1 号传送通道
T2 2 号传送通道
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
使用说明书 SIPLACE CA4 V2 3 技术数据和组件
使用软件版本 711.0 或更新 2019 年 2 月版 3.7 PCB 传送导轨系统
115
3.7.2.2 传送通道和类型
我们将右侧传送通道 （从传送方向看）称为 “ 1 号传送导轨 ”，将左侧传送通道称为 “2 号传送导
轨 ” （参见第 116
页，图 3.7 - 4）。
3.7.2.3 “ 单通道传送导轨 ” 模式
双通道传送导轨可以在线配置为单通道传送导轨。一条传送通道将被完全移到一起并被停用 （见
图 3.7 - 3
). 这样做可以创造出一条宽度可高达 510 mm 的传送通道。
3
图 3.7 - 3 “ 单通道传送导轨 ” 模式下的双通道传送导轨
2 号传送通道被加宽的双传送导轨 （固定传送导
轨侧在左边）
2 号传送通道被停
用
1 号传送通道 2 号传送通道 1 号传送通道被停
用
PCB 传送导轨方向 PCB 传送导轨方向
传送导轨静止侧
1 号传送通道被加宽的双传送导轨 （固定传送导
轨侧在右边）
传送导轨移动侧
