3.7.2.5 同步传送导轨模式
在 “ 同步 ” 模式下，两个尺寸相同的 PCB 将被同时移动到贴片位置。它们将被当作一块共用面板
接受处理。使用贴片内容有很大差别的产品时，共用优化设置可提高两个印制板上整体内容的性
能。
由于系统总会同时传送两块印制板，因此可以缩短传送印制板所需的时间。此外，这种模式还能
够确保更好地利用吸嘴配置。
1 号和 2 号传送通道上的 PCB 将同步移动到传送导轨的各个部分中（即两条传送导轨受到同步控
制，但又彼此独立）。要在 1 号和 2 号传送通道上贴装的元件必须通过两个子面板排放到一个面
板上。
如果在开始贴片时只占用了一条传送轨道，则这条独用的传送轨道将被认定为 “ 将不进行贴片 ”。
如在 “ 同步 ” 模式中操作双通道传送导轨，“PCB 生产线向下传讯 （PCB whispering down the
line）” 选项将被禁用。“ 全局坏基准点 （Global bad fiducial）” 选项不能使用。
3.7.2.6 I-Placement （独立贴片）
除了 “ 同步 ” 和 “ 异步 ” 传送导轨模式，我们还为 SIPLACE CA4 V2 开发了一种新的贴片概念：I-
Placement （独立贴片）。在该模式下，两个贴片头可以同时工作，完全相互独立地进行 PCB 的
贴装。这可以进一步提高输出速度。
3 技术数据和组件 使用说明书 SIPLACE CA4 V2
3.7 PCB 传送导轨系统 使用软件版本 711.0 或更新 2019 年 2 月版
118
3.7.3 面板通道传送导轨
两种不同的真空工具选件可用于面板通道传送导轨：
– 真空工具 L625 x W615 （用于宽工件托盘）
– 真空工具 L330 x W315 （用于窄工件托盘）
部件号：00519795-xx 面板通道传送导轨 vario
部件号：03152121-xx 真空工具 L625 x W615
部件号：03152135-xx 真空工具 L330 x W315
3

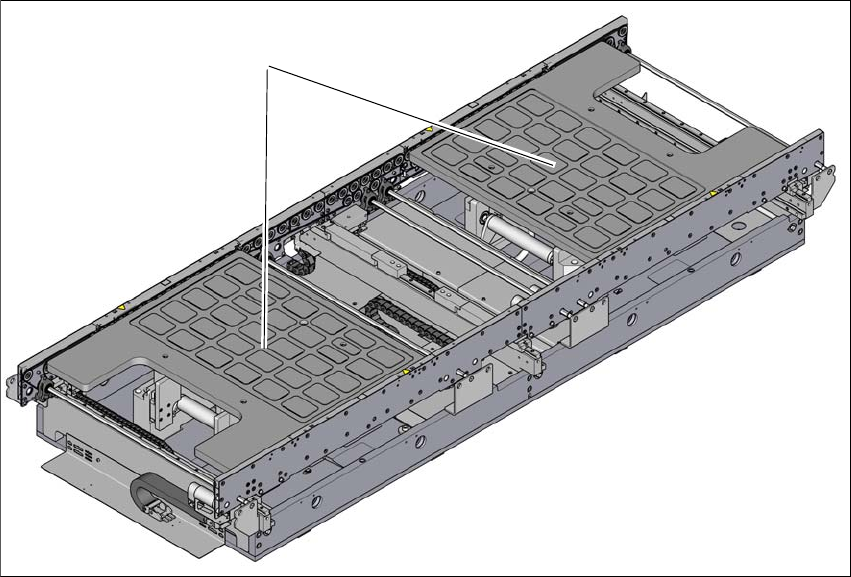

图 3.7 - 5 带真空工具 L625 x W615 的面板通道传送导轨
(1) 真空工具 L625 x W615
(1)
使用说明书 SIPLACE CA4 V2 3 技术数据和组件
使用软件版本 711.0 或更新 2019 年 2 月版 3.7 PCB 传送导轨系统
119
3

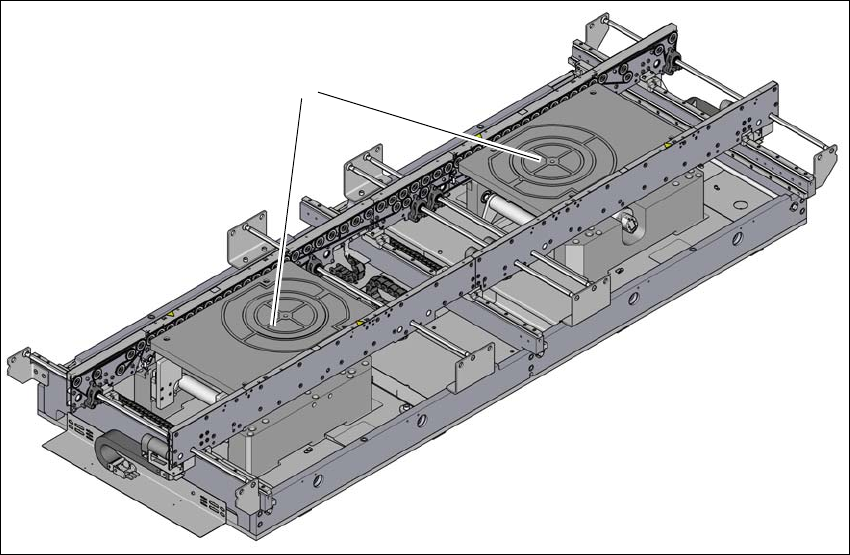

图 3.7 - 6 带真空工具 L330 x W315 的面板通道传送导轨
(1) 真空工具 L330 x W315
(1)
