3 技术数据和组件 使用说明书 SIPLACE CA4 V2 3.7 PCB 传送导轨系统 使用软件版本 711.0 或更新 2019 年 2 月版 124 3.7.6 单通道和双通道传送导轨上的 PCB 翘曲度 3.7.6.1 传送导轨上 PCB 的翘曲度 横跨行程方向的 PCB 翘曲度 最大为 PCB 对角线的 1 % ，但不超过 2 mm 3 传送方向的 PCB 翘曲 度 + PCB 的厚度 < 5.5 mm。印制板边缘的弯…
使用说明书 SIPLACE CA4 V2 3 技术数据和组件
使用软件版本 711.0 或更新 2019 年 2 月版 3.7 PCB 传送导轨系统
123
3.7.5.2 面板通道和晶圆通道传送导轨
3
面板通道传送导轨 晶圆通道传送导轨
真空工具
L330 x W315
真空工具
L625 x W615
真空工具 DM 300
工件托盘尺寸
宽 x 长 至
330 mm x 330 mm
至
650 mm x 685
mm
*a
--
直径 -- -- 至 300 mm
*b
自动电气宽度调整 标准
工件厚度
真空工具 L330 x W315
真空工具 L625 x W615
真空工具 DM 300 ST 0.55
真空工具 DM 300 ST 1.25
0.3 mm 至 4.5 mm
0.3 mm 至 4.5 mm
--
--
--
--
0.55 mm
1.25 mm
工件托盘翘曲 请参见第 126 页
工件托盘重量
*c
循环时间 60 分钟 / 3 年使用寿命
循环时间 10 分钟 / 3 年使用寿命
循环时间 0.25 分钟 / 3 年使用寿命
最多 10.0 kg
最多 6.0 kg
*d
最多 3.0 kg
d
最多 10.0 kg
最多 6.0 kg
d
最多 3.0 kg
d
--
--
最多 3.0 kg
d
工件托盘底面空间 0.0 mm
工件托盘运输高度
选项：
标准：
SMEMA 选项：
900 mm
930 mm
950 mm
接口类型：
标准：
选项：
SMEMA / Hermes 标准
西门子
无元件夹持边缘 3 mm
工件托盘更换时间 < 1.5 秒
*)a 长印制板选项 （LBO）
*)b 如果是长方形工件托盘，则可以是 330 mm x 330 mm
*)c 工件重量值指的是工件本身的重量加上元件的重量。
*)d 较短的循环时间可能导致使用寿命缩短或所需备件增加。
3 技术数据和组件 使用说明书 SIPLACE CA4 V2
3.7 PCB 传送导轨系统 使用软件版本 711.0 或更新 2019 年 2 月版
124

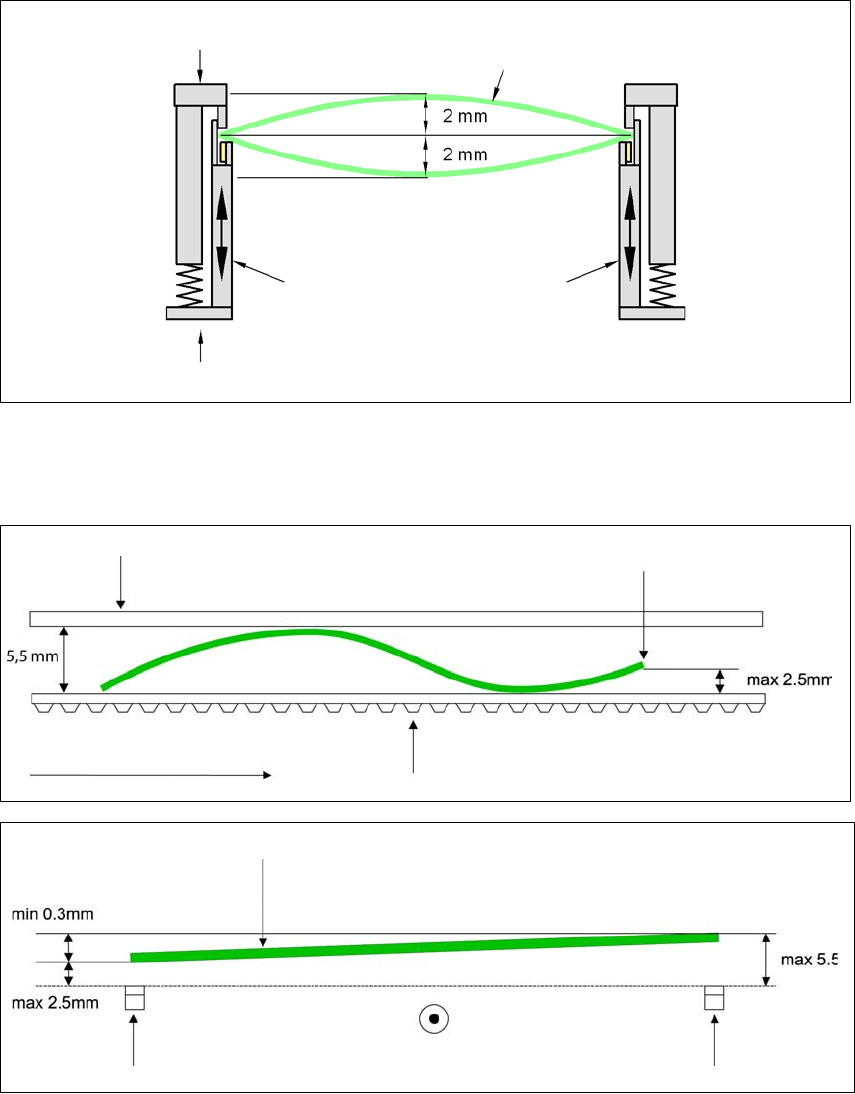

3.7.6 单通道和双通道传送导轨上的 PCB 翘曲度
3.7.6.1 传送导轨上 PCB 的翘曲度
横跨行程方向的 PCB 翘曲度最大为 PCB 对角线的 1 % ，但不超过 2 mm
3
传送方向的 PCB 翘曲度 + PCB 的厚度 < 5.5 mm。印制板边缘的弯曲
最大为
2.5 mm。
3
3
固定的夹持边缘
可移动的夹持器件
印制电路板
传送导轨侧
固定的夹持边缘
传送带
PCB 传送导轨方向
印制板前边缘
印制板前边缘
右传送带
左传送带
PCB 传送导轨方向
使用说明书 SIPLACE CA4 V2 3 技术数据和组件
使用软件版本 711.0 或更新 2019 年 2 月版 3.7 PCB 传送导轨系统
125
3.7.6.2 贴片时的 PCB 翘曲度
2 mm 的翘曲度即可能造成无法聚焦在本地基准点和 PCB 中部墨点上的问题。数字相机的对焦为
2 mm 。在考虑所有公差后，此数值会降低到 1.5 mm 。另外请注意，元件高度将随翘曲度而降
低。
3
3
PCB 翘曲向下，最大 0.5 mm
3
使用磁性顶针达到此数值。
可移动的夹持器件
固定的夹持边缘
印制电路板
传送导轨侧
印制电路板
磁性
顶针
可移动的夹持器件
固定的夹持边缘
传送导轨侧
0.5 mm
