使用说明书 SIPLACE CA4 V2 4 设置与调试
使用软件版本 711.0 或更新 2019 年 2 月版 4.1 贴片机的出厂配置和运输
129
4 设置与调试
4.1 贴片机的出厂配置和运输
4.1.1 装运包装
在欧洲之内运输时，贴片机和料车将装放在两个木质货盘上装运，并用塑料薄膜包裹。在欧洲之
外地区运输时，贴片机和料车将装放在木质板条箱中装运。
4.1.1.1 装运包装的尺寸
货盘和木质板条箱的尺寸如下表所示：
4

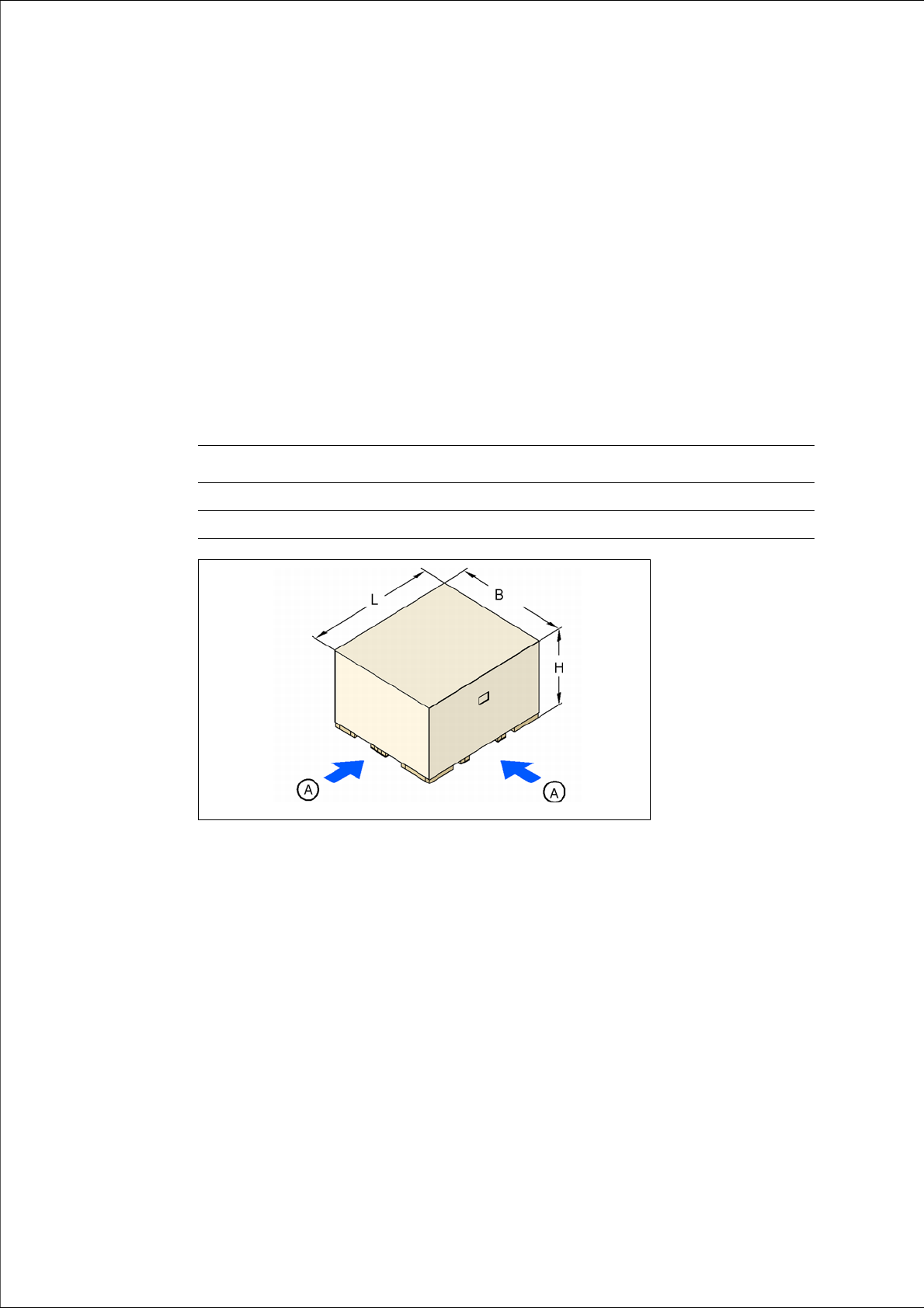

图 4.1 - 1 运输板条箱 - 尺寸以毫米为单位
(A) 叉车插入点
贴片机 （长 x 宽 x 高） 料车
货盘 2790 mm x 2404 mm 2060 mm x 1350 mm
木质板条箱 2790 mm x 2404 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
4 设置与调试 使用说明书 SIPLACE CA4 V2
4.1 贴片机的出厂配置和运输 使用软件版本 711.0 或更新 2019 年 2 月版
130
4.1.1.2 做好派送准备的贴片机重量
下表为做好派送准备的贴片机重量。
4
4.1.2 到货检查
在贴片机温度未达到室温前不可打开贴片机包装。否则会有出现冷凝现象的危险。
检查货物是否有损坏。
检查运输板条箱上的振动传感器。
打开贴片机及其附件的包装，检查货物是否齐全 （参照提货单）。
在 “ 安装报告 ”/“ 接受协议 ” 中记录结果。
4.1.3 交付时的配置
贴片机交付时，具体配置如下：
– 双通道传送导轨上的通道宽度设置为 210 mm。对贴片机进行微调时，这一宽度设置会很重
要。
– 两个键盘都未连接且未装配。
– 两个显示器均未装配。
– 两个指示灯均未装配。
– 所有的悬臂轴均用装运支撑架固定。
贴片机 欧洲以内派送 海外 （欧洲以外）派送
CA4 V2 4,004 kg 4,504 kg
料车 95 kg 110 kg
使用说明书 SIPLACE CA4 V2 4 设置与调试
使用软件版本 711.0 或更新 2019 年 2 月版 4.1 贴片机的出厂配置和运输
131
4

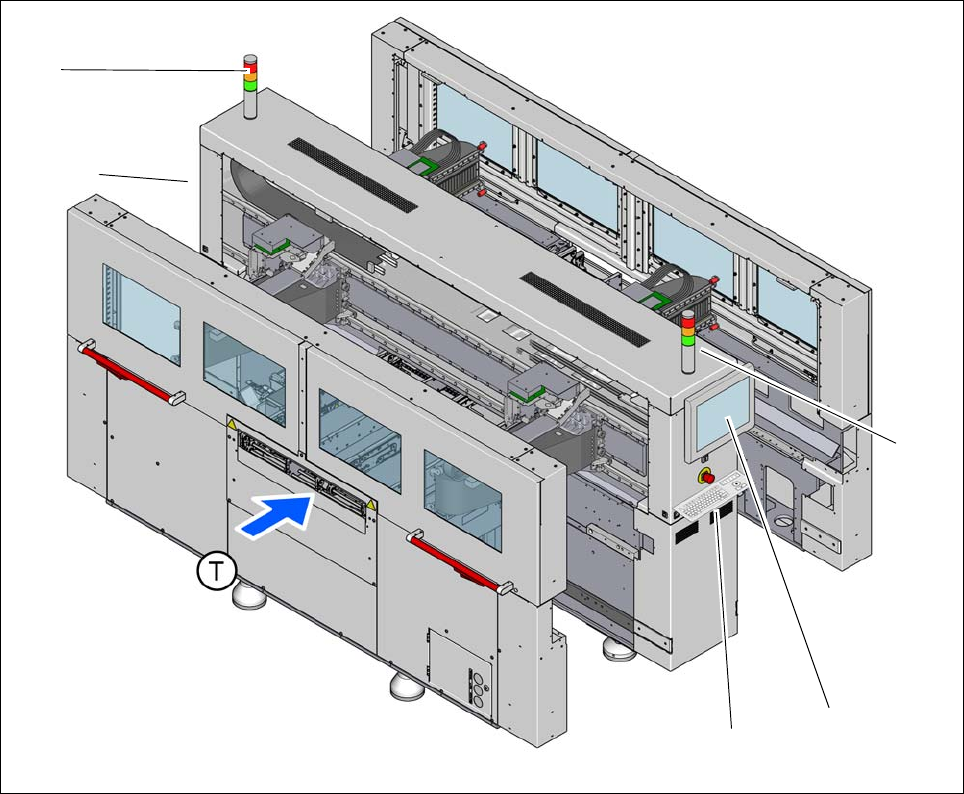

图 4.1 - 2 交付时的配置
(1) 信号灯 （未装配）
(2) 监视器 （未装配）
(3) 键盘 （未装配）
(T) PCB 传送导轨方向
(1)
(2)
(3)
(1)
(2 + 3)
