4.2 安装位置的基础设施
4
4.2.1 关于地基质量的建议
贴片机的安装地基必须坚实、平整，因为贴片机运行时的动力可能会导致振动。振动程度取决于
地基的建造质量。如果符合地面负荷参数等条件，则以下情况均为适宜：
– 经加固的混凝土屋顶结构，如，生产车间的屋顶
– 经加固的混凝土厚板，如，没有地下室的生产车间混凝土地面
– 双层地板房间，两层之间的空间里有坚固的厚板地基。同样的设置条件也适用于这个中间
层，它可以是用钢梁或混凝土制成。
4
4.2.1.1 最大的地面平整度
贴片机下方地面的倾斜度不得超过 0.63%。此倾斜度相当于在 800 mm 的距离 （即转换料台的宽
度）上高度的变化为 5 mm 。
4.2.1.2 贴片机重量与地面负荷
贴片机重量和地面的负荷数值可以在第 91 页第 3.3.1 节中找到。
请注意
还要遵守随 SIPLACE 贴片机一起交付的文档 “SMD 系统网络和压缩空气配置 ” 中的说明
（德语 + 英语，部件号：00197548-xx）。
使用说明书 SIPLACE CA4 V2 4 设置与调试
使用软件版本 711.0 或更新 2019 年 2 月版 4.2 安装位置的基础设施
137
4.2.2 压缩空气供给

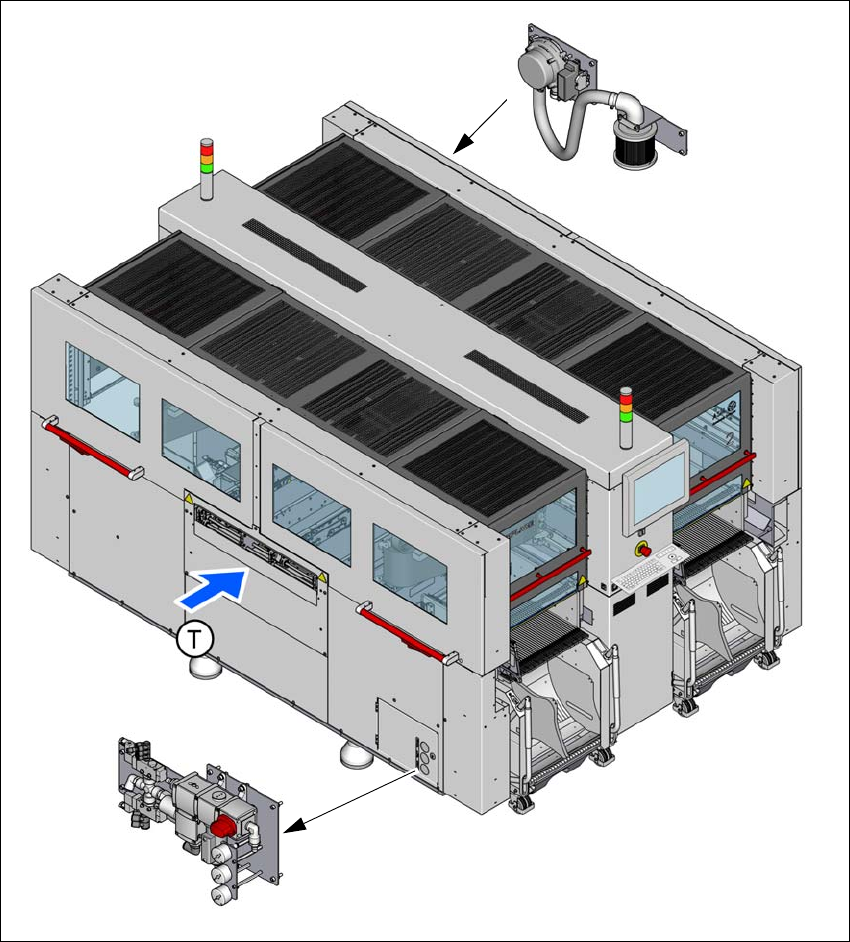

图 4.2 - 1 贴片机中压缩空气供给的位置
(1) 扇区 1 中压缩空气供给的安装位置
(2) 扇区 3 中消音器装置的安装位置 （保护盖后面）
(T) PCB 传送导轨方向
2
1
