4 设置与调试 使用说明书 SIPLACE CA4 V2
4.3 设置贴片机 使用软件版本 711.0 或更新 2019 年 2 月版
146
4.3 设置贴片机
4.3.1 警告说明
4
4
4
4
4
警告
请遵守适用的意外预防规范！
只有 SIPLACE 工程师或有资质人员才能设置和调试贴片机。
必须遵守关于重质货物运输的适用意外预防规范！
警告
在贴片机底部进行装配作业时发生人身伤害的危险！
在贴片机底部进行装配作业时存在发生人身伤害的危险！
通过合适手段固定贴片机。叉车不得作为唯一的支撑物使用。
警告
装配作业时发生人身伤害的危险！
在装配时不正确地放置悬臂将限制贴片头间隙因而可能导致人身伤害。
请注意将悬臂放置在印制板传送区域上方。
警告
贴片机的高度调整！
调整贴片机高度时，需要由两个人来完成：
– 一个人负责完成所要求的装配作业
– 另一个人负责观察装配期间被抬升贴片机的稳定性。
警告
有挤压危险！
运输贴片机时有压到脚的危险。
请穿上特别的强化鞋。
使用说明书 SIPLACE CA4 V2 4 设置与调试
使用软件版本 711.0 或更新 2019 年 2 月版 4.3 设置贴片机
147
4.3.2 使用叉车抬升和运输贴片机
4

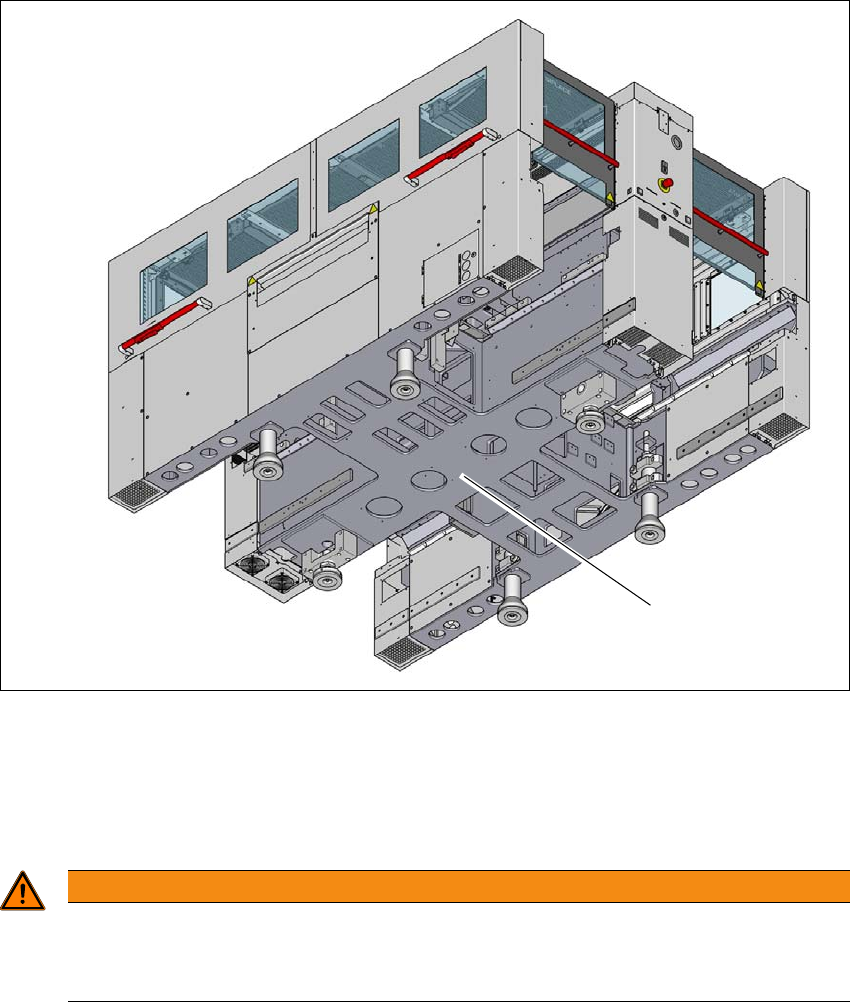

图 4.3 - 1 接触表面 - 货叉与 PCB 传送导轨的方向平行
(1) 叉车货叉的接触表面
让叉车与 PCB 传送导轨呈正确的角度并打开货叉，直到贴片机的接触表面均匀落在货叉上。
为避免给贴片机带来不可挽回的损坏，请在抬升贴片机
前
注意以下几点：
4
警告
对齐货叉
– 货叉必须与 PCB 传送导轨保持平行。
– 货叉必须和贴片机的中心对齐。
(1)
4 设置与调试 使用说明书 SIPLACE CA4 V2
4.3 设置贴片机 使用软件版本 711.0 或更新 2019 年 2 月版
148
4
4
4
4
4.3.3 安装附属部件
贴片机交付时一同提供的显示器、键盘和指示灯均未被装配。安装这些元件的操作如下：
– 安装指示灯，参见第 149
页第 4.3.3.2 节
– 安装显示器，参见第 149
页第 4.3.3.3 节
– 挂住键盘固定装置后连接键盘
4.3.3.1 检查和设置保护盖开关
检查保护盖开关的功能 （参见第 55 页的 2.5.1）。
警告
由于货叉间距过大而造成损坏的危险！
货叉间距增大意味着贴片机在其接触表面以外被抬升，这样的情况可以导致贴片机机架
变形并损坏电缆和线路。
货叉只能打开到可以保证它们仍在贴片机底部接触区域内的一个角度（参见图 4.1 -
3，第 135 页）。
警告
因单侧承重导致的损坏危险！
贴片机支脚单侧承重 （例如，因为贴片机发生侧倾而致）会导致贴片机支脚固定装置发
生变形。
在抬升贴片机时请确保货叉均衡承重。
在货叉和贴片机之间使用一个坚固的支撑层。
在抬升贴片机时，请邀请另一个人在一旁观察，确保贴片机不会向一侧倾斜。
警告
损坏的危险！
贴片机机架中支脚的螺纹可能会因为在地板上被拖拽或撞击而损坏。
运输贴片机时，请确保所有支脚都已离开地面。
警告
有损坏真空泵排气管道的危险！
可将真空泵安装在 1 号贴片区。排气管道安装在贴片机底座下方。使用叉车运输该排气
管道时可能会对其造成损坏。
在使用叉车运输贴片机前拆下排气管道。
