使用说明书 SIPLACE CA4 V2 4 设置与调试
使用软件版本 711.0 或更新 2019 年 2 月版 4.3 设置贴片机
149
4.3.3.2 安装指示灯
将指示灯电缆连接到接头处。带有接头的电缆位于灯管中。
将指示灯拧紧到位。
4.3.3.3 固定显示器
用 2 颗固定螺丝将显示器固定到显示器支座上，然后连接电缆。
检查电缆的连接情况。
4.3.4 贴片机上的 PCB 传送导轨高度
贴片机的 PCB 传送导轨高度可设置为以下几种：
900 mm ± 15 mm 4
930 mm ± 15 mm ( 标准高度 ) 4
950 mm ± 15 mm (SMEMA 高度 ) 4
4
4.3.5 工具和设备
调整贴片机的高度时需要以下工具和设备：
调整贴片机的高度时需要以下工具和设备：
– 叉形扳手，尺寸 36，部件号：00096286-01
– 宽度为 36 的扳手，用调整贴片机支脚高度的 M24x2x120 设置螺丝。
– 钩形扳手，尺寸 135 - 145，用于调整贴片机中部支脚，
部件号：00376519-xx
– 单头扳手，尺寸 65，部件号：00353827-0，宽度为 65 用于贴片机中部支脚上的 M24 六角
锁定螺母
– 内六角扳手，尺寸 10，部件号：00373926-01 用于固定贴片机中部支脚上垫块的 M12x80 内
六角套筒螺丝
– 内六角扳手，尺寸 19，部件号：00373928-01 用于临时固定四个外部支脚夹片的 M24x90 内
六角套筒螺丝
– 有六角形销的扭矩扳手，尺寸 19，拧紧扭矩 130 Nm，用于最终拧紧四个贴片机外部支脚
– 贴片机水平仪：精确度 0.02 mm/m
– 叉车 （规格参见第 132 页第 4.1.4.3 节）。
– 气垫运输系统：SIPLACE HSxx，部件号：00119002-S01 （选用件）
请注意
PCB 传送导轨高度是指 PCB 传送导轨传送带顶部边缘与贴片机支脚底部边缘之间的距
离。
4 设置与调试 使用说明书 SIPLACE CA4 V2
4.3 设置贴片机 使用软件版本 711.0 或更新 2019 年 2 月版
150
4.3.6 预设印制板传送导轨高度
将叉车的货叉推到贴片机下方，如图 4.3 - 2 中所示。
4

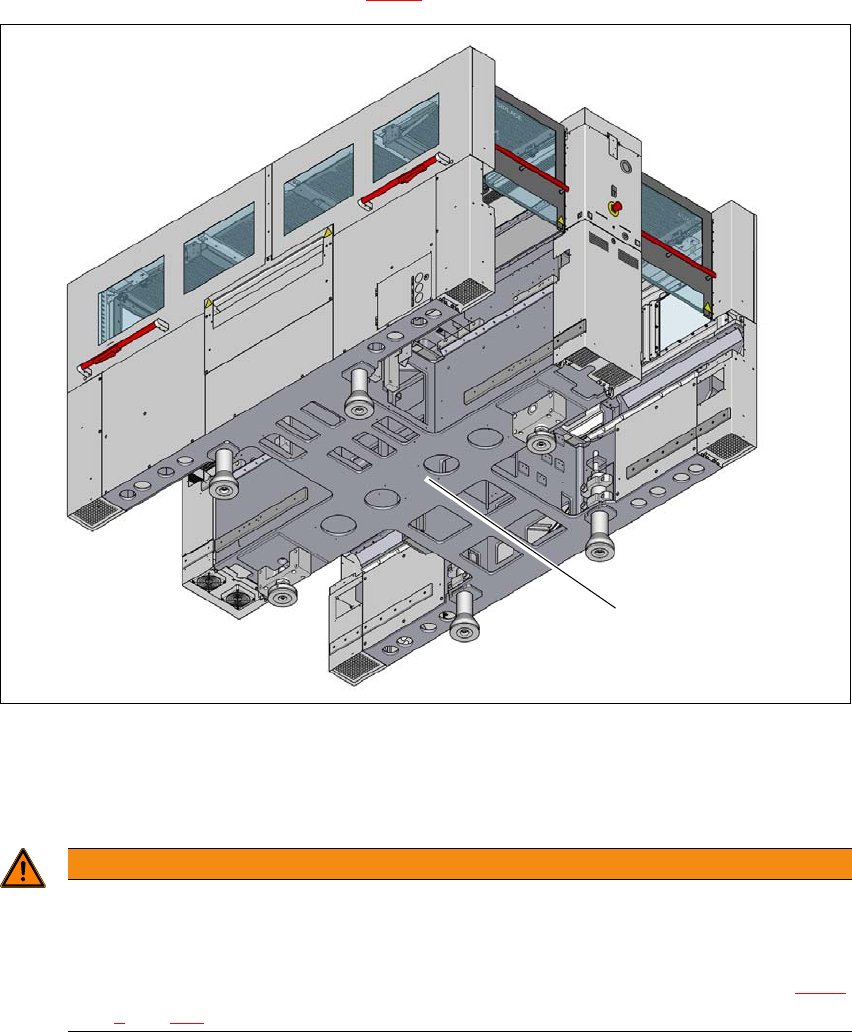

图 4.3 - 2 接触表面 - 货叉与 PCB 传送导轨的方向平行
(1) 叉车货叉的接触表面
为避免给贴片机带来不可挽回的损坏，请在抬升贴片机
前
注意以下几点：
4
警告
由于货叉间距过大而造成损坏的危险！
贴片机支脚的间距为 776 mm。增加这个间距，让贴片机通过机架的侧边被抬升就可能
导致贴片机机架发生变形。
货叉只能打开到可以保证它们仍在贴片机支脚接触区域内的一个角度（参见图 4.3 -
2，第 150 页）。
(1)
使用说明书 SIPLACE CA4 V2 4 设置与调试
使用软件版本 711.0 或更新 2019 年 2 月版 4.3 设置贴片机
151
4
用叉车将贴片机抬起约 35 cm 。这可防止在贴片机支脚意外落下时不会伤害到您的脚部。
贴片机直立高度为 6 英尺。
– 四个贴片机外部支脚 （第 152
页图 4.3 - 4 中的部件 1）
– 用于高度为 900、930 和 950 mm，长度为 439 mm 的 PCB 传送导轨的贴片机支脚，部
件号：03000890-02 （图 4.3 - 3
中的部件 1）。
– 2 个贴片机中部支脚 （第 152
页图 4.3 - 4 中的部件 2），带 2 个垫块 （第 152 页图 4.3 - 4
中的部件 3 和 4），用于在必要时调整高度。
4

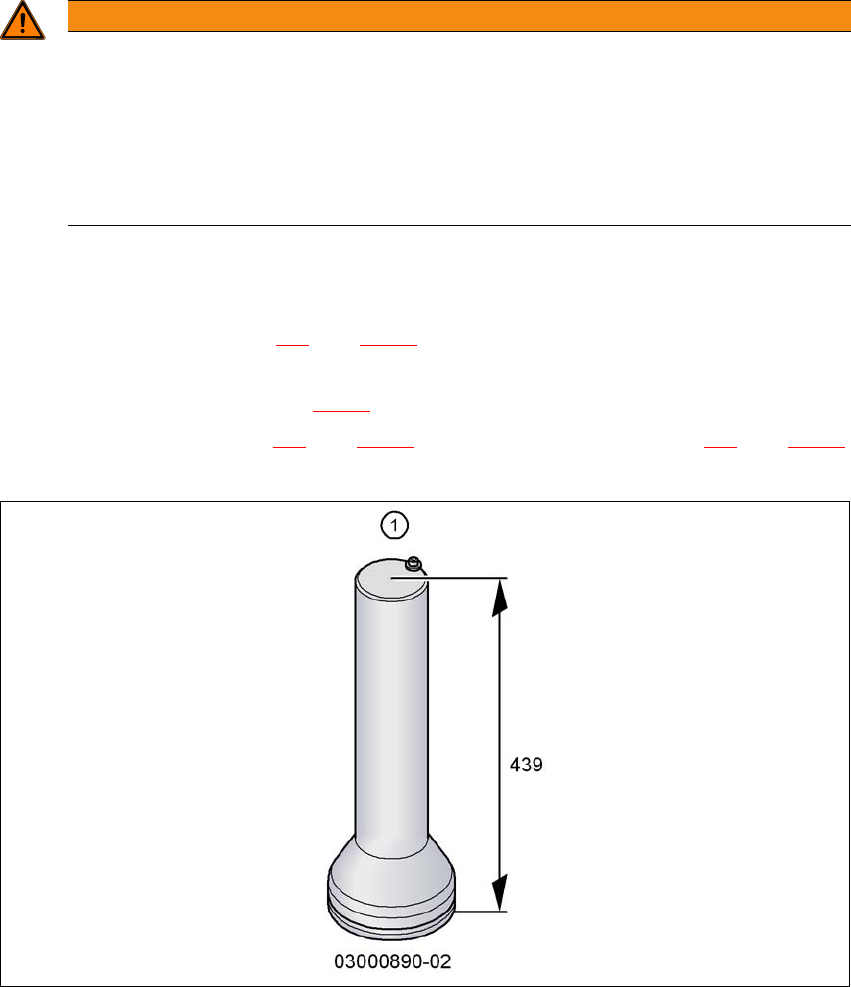

图 4.3 - 3 贴片机外部支脚 - 两个版本 （尺寸以毫米为单位）
警告
因单侧承重导致的损坏危险！
贴片机支脚单侧承重 （例如，因为贴片机发生侧倾而致）会导致贴片机支脚固定装置发
生变形。
在抬升贴片机时请确保货叉均衡承重。
在货叉和贴片机之间使用一个坚固的支撑层。
在抬升贴片机时，请邀请另一个人在一旁观察，确保贴片机不会向一侧倾斜。
