4 设置与调试 使用说明书 SIPLACE CA4 V2 4.3 设置贴片机 使用软件版本 711.0 或更新 2019 年 2 月版 156 4 小心地用螺丝刀刀头 （尺寸为 19 mm） 拧松两颗 M24x90 六角套筒螺丝 （第 155 页图 4.3 - 5 中的部件 2） ，让贴片机的外部支脚 （第 155 页图 4.3 - 5 中的部件 1）慢慢地滑 落到最末 端。 为要求的 PCB 传送 导轨高度插入正确的贴片机支脚…
使用说明书 SIPLACE CA4 V2 4 设置与调试
使用软件版本 711.0 或更新 2019 年 2 月版 4.3 设置贴片机
155
4.3.6.2 预设贴片机外部支脚的高度
4

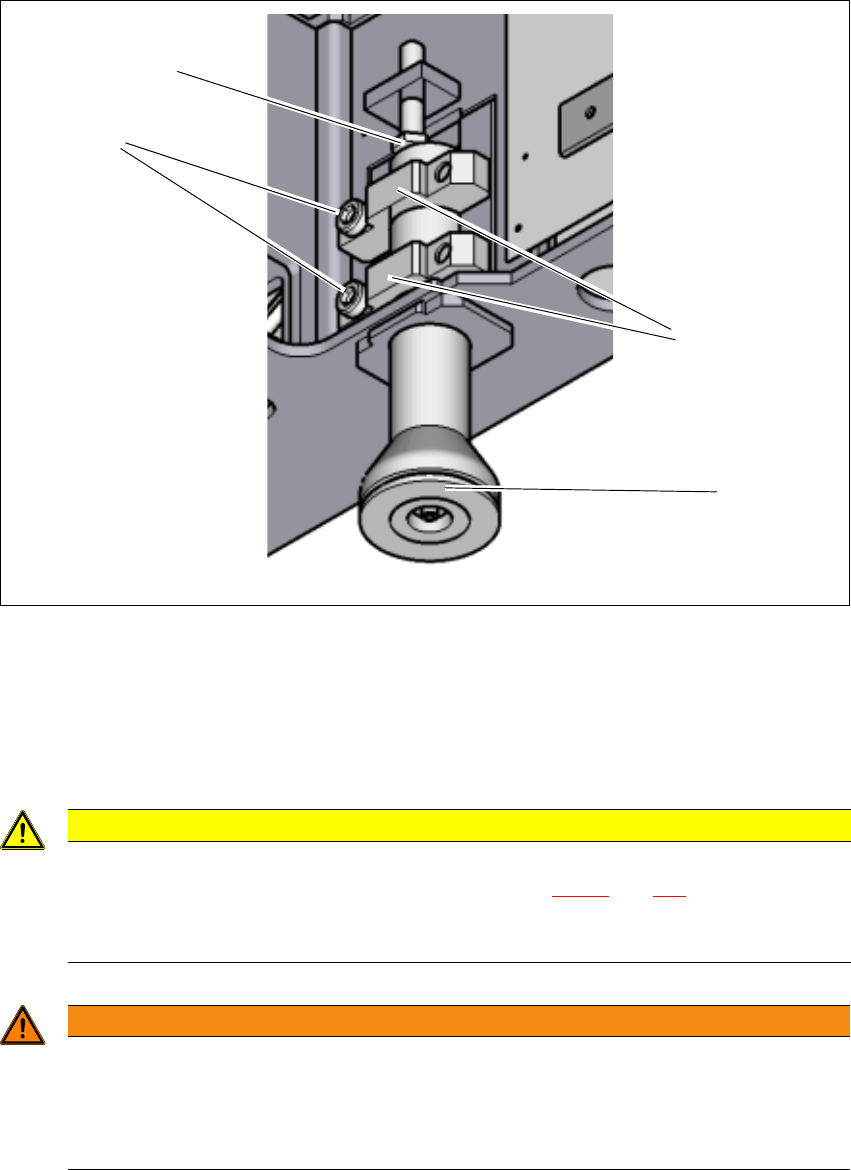

图 4.3 - 5 预设贴片机外部支脚的高度
(1) 调节高度的 M24x2x120 设置螺丝
(2) 贴片机外支脚
(3) 夹持片
(4) M24x90 六角套筒螺丝
4
4
谨慎
在废料带斜槽处有割伤的危险！
旋转设置螺丝 M24x2x120 以调节高度时（部件 1，图 4.3 - 5
，第 155 页），存在被废料
带斜槽尖锐边缘割伤的危险。
始终要佩戴厚实的防护手套。
警告
沉重贴片机部件
贴片机支脚很重。当松开单个螺丝时，它们可能掉落而砸伤肢体。
在替换贴片机支脚时，请稍微抬高贴片机。
请确保没有人进入危险区域中。因为无意移动或下放贴片机时而发生碰撞危险。
(4)
(2)
(1)
(3)
4 设置与调试 使用说明书 SIPLACE CA4 V2
4.3 设置贴片机 使用软件版本 711.0 或更新 2019 年 2 月版
156
4
小心地用螺丝刀刀头（尺寸为 19 mm）拧松两颗 M24x90 六角套筒螺丝 （第 155 页图 4.3 -
5 中的部件 2），让贴片机的外部支脚 （第 155 页图 4.3 - 5 中的部件 1）慢慢地滑落到最末
端。
为要求的 PCB 传送导轨高度插入正确的贴片机支脚。
– 用于高度为 900、930 和 950 mm，长度为 439 mm 的 PCB 传送导轨的贴片机支脚，部
件号：03000890-02 （第 152
页图 4.3 - 4 中的部件 1）
对每一个贴片机的外部支脚执行此预设程序。
贴片机支脚下侧与贴片机机架底部边缘之间的距离应该如下：
用尺寸为 36 的叉形扳手调整 M24x2x120 设置螺丝 （第 155 页图 4.3 - 5 中的部件 3）以达
到和传送导轨高度相对应的距离值，如上表所示。
现在，用叉车小心放低贴片机，直至贴片机支脚平稳地接触到地面。应始终有第二个人在现
场，确保贴片机下降时保持稳定。您可能需要稍稍松开贴片机外部支脚的夹持器。
继续小心地下放贴片机，直到贴片机外部支脚接触到高度调整 M24x2x120 设置螺丝 （第
155
页图 4.3 - 5 中的部件 3）。
确保贴片机中部支脚 （见第 152 页图 4.3 - 4 中的部件 2）还没有接触到地面。如需要，将贴
片机中部支脚向贴片机或垫块方向拧回一点。
4
警告
请勿移动贴片机！
传送导轨的两边可能会被损坏。
请确保贴片机不会被移动而且传送导轨的两边也不被损坏。
PCB 传送导轨高度 贴片机支脚底部到贴片机机架下侧边缘的距离
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
请注意
有关如何在贴片机上执行最终调整的说明，请参见第 159
页第 4.3.8.1 节。
使用说明书 SIPLACE CA4 V2 4 设置与调试
使用软件版本 711.0 或更新 2019 年 2 月版 4.3 设置贴片机
157

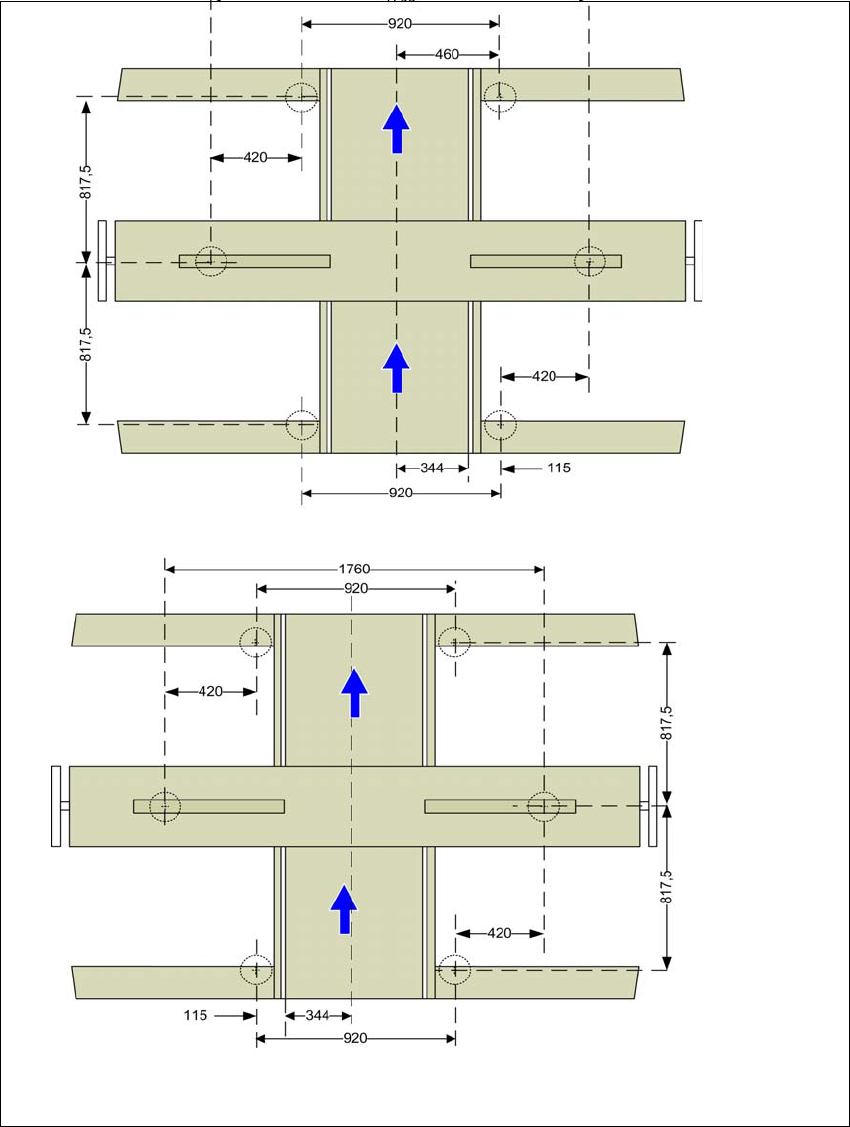

4.3.7 贴片机支脚的间隙和 PCB 传送导轨的固定边缘
单通道传送导轨贴片机支脚的间距
4
图 4.3 - 6 单通道传送导轨贴片机支脚的间距 （以毫米为单位）
最靠右位置上的传送导轨固定侧
a
。
a) 数值取决于固定侧的位置。所有尺寸都以毫米计
最靠左位置上的传送导轨固定侧
a
.
