使用说明书 SIPLACE CA4 V2 4 设置与调试 使用软件版本 711.0 或更新 2019 年 2 月版 4.3 设置贴片机 159 4.3.8 将贴片机集成到生产线中 请遵循第 146 页第 4.3.1 节中的 一般警告。 请遵循第 147 页 4.3.2 节中的贴片机运输警告。 有关工具和设备的详细信息， 请参阅第 149 页第 4.3.5 节。 4.3.8.1 在生产线中对齐并调整 贴 片机 使用叉车抬升…
4 设置与调试 使用说明书 SIPLACE CA4 V2
4.3 设置贴片机 使用软件版本 711.0 或更新 2019 年 2 月版
158

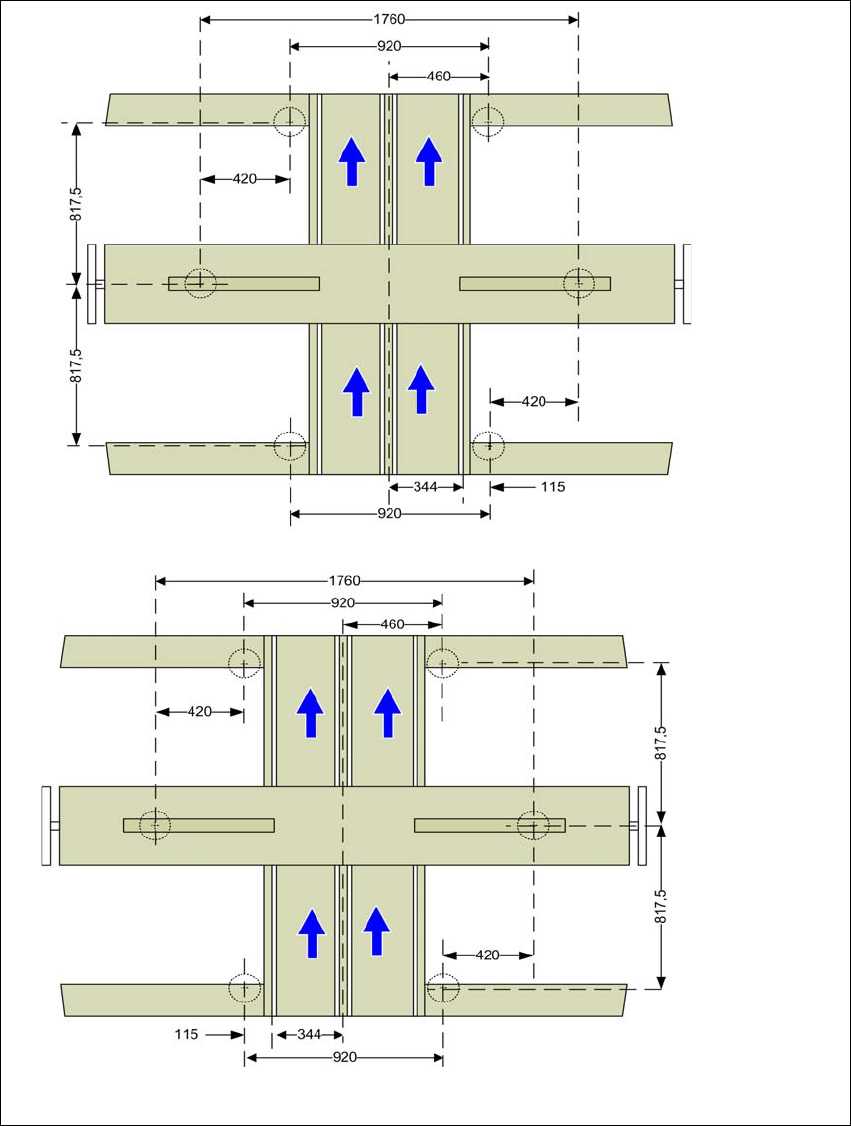

4.3.7.1 双通道传送导轨贴片机支脚的间距
4
图 4.3 - 7 双通道传送导轨贴片机支脚的间距 （以毫米为单位）
最靠右位置上的传送导轨固定
侧
a
。
a) 数值取决于固定侧的位置。所有尺寸都以毫米计
最靠左位置上的传送导轨固定侧
a
.
使用说明书 SIPLACE CA4 V2 4 设置与调试
使用软件版本 711.0 或更新 2019 年 2 月版 4.3 设置贴片机
159
4.3.8 将贴片机集成到生产线中
请遵循第 146 页第 4.3.1 节中的一般警告。
请遵循第 147 页 4.3.2 节中的贴片机运输警告。
有关工具和设备的详细信息，请参阅第 149 页第 4.3.5 节。
4.3.8.1 在生产线中对齐并调整 贴片机
使用叉车抬升贴片机，直到贴片机支脚不再承重。
确定在生产线中贴片机的 PCB 传送导轨高度，然后使用内六角头螺丝将贴片机调节到大致的
高度。
您可能需要根据 PCB 传送导轨高度调整贴片机支脚 （见第 150 页第 4.3.6 节）。
用叉车将贴片机放置在生产线中的空闲位置上。
注意对齐 PCB 传送导轨并检查它与前一台贴片机间的距离。
4
4
使用贴片机水平仪在 X 和 Y 轴方向上对齐贴片机。
在 1 号贴片区域里将设备水平仪放在传送导轨两侧的 X 和 Y 轴方向 （见图 4.3 - 8）。印制板
传送导轨的宽度已被预设为：
单通道传送导轨 210 mm
双通道传送导轨，1 号通道 100 mm
双通道传送导轨，2 号通道 210 mm 4
4
测量 PCB 传送带顶部边缘和贴片机底部之间的距离。此距离应为 900 mm、930 mm 或 950
mm。
警告
损坏的危险！
如果贴片机一侧的支脚很重地撞到地面上，固定装置会因此受损。
缓慢放下贴片机。
应安排第二个人观察贴片机的下部，确保贴片机的支脚同时触地。
请注意
使用水平仪调整双通道传送导轨的 X 轴方向时，务必将水平仪放在贴片机的外侧边
缘。
