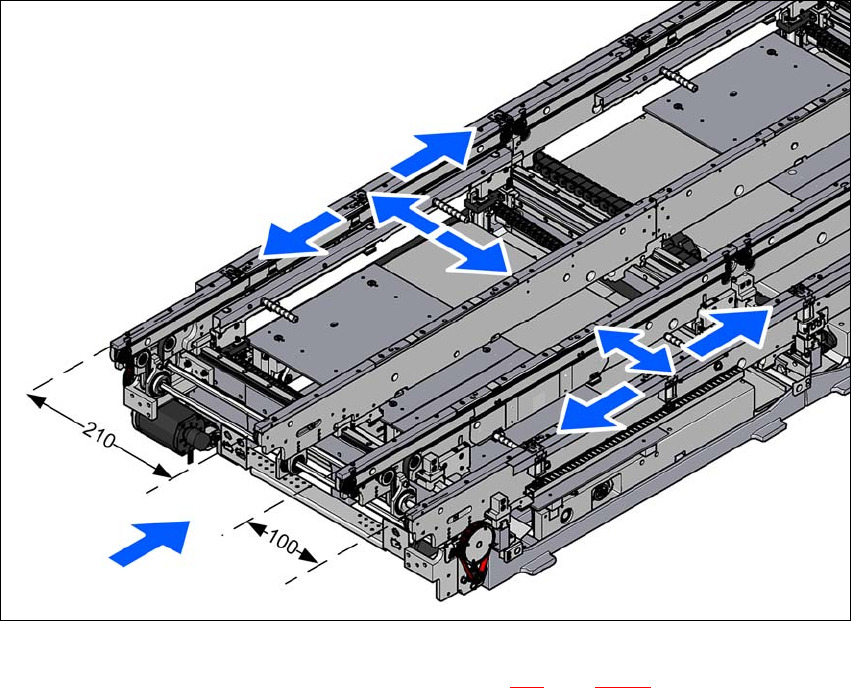

4 设置与调试 使用说明书 SIPLACE CA4 V2 4.3 设置贴片机 使用软件版本 711.0 或更新 2019 年 2 月版 160 4 图 4.3 - 8 在 X 和 Y 轴方向调整贴片机 使用 SW36 叉形扳手调整 M24x2x120 设置螺丝 （第 161 页图 4.3 - 9 中的部件 1） 以便使在 所要求的传送导轨高度上，贴片机 水平仪中的液体不偏离其零点位置。
使用说明书 SIPLACE CA4 V2 4 设置与调试
使用软件版本 711.0 或更新 2019 年 2 月版 4.3 设置贴片机
159
4.3.8 将贴片机集成到生产线中
请遵循第 146 页第 4.3.1 节中的一般警告。
请遵循第 147 页 4.3.2 节中的贴片机运输警告。
有关工具和设备的详细信息，请参阅第 149 页第 4.3.5 节。
4.3.8.1 在生产线中对齐并调整 贴片机
使用叉车抬升贴片机，直到贴片机支脚不再承重。
确定在生产线中贴片机的 PCB 传送导轨高度，然后使用内六角头螺丝将贴片机调节到大致的
高度。
您可能需要根据 PCB 传送导轨高度调整贴片机支脚 （见第 150 页第 4.3.6 节）。
用叉车将贴片机放置在生产线中的空闲位置上。
注意对齐 PCB 传送导轨并检查它与前一台贴片机间的距离。
4
4
使用贴片机水平仪在 X 和 Y 轴方向上对齐贴片机。
在 1 号贴片区域里将设备水平仪放在传送导轨两侧的 X 和 Y 轴方向 （见图 4.3 - 8）。印制板
传送导轨的宽度已被预设为：
单通道传送导轨 210 mm
双通道传送导轨，1 号通道 100 mm
双通道传送导轨，2 号通道 210 mm 4
4
测量 PCB 传送带顶部边缘和贴片机底部之间的距离。此距离应为 900 mm、930 mm 或 950
mm。
警告
损坏的危险！
如果贴片机一侧的支脚很重地撞到地面上，固定装置会因此受损。
缓慢放下贴片机。
应安排第二个人观察贴片机的下部，确保贴片机的支脚同时触地。
请注意
使用水平仪调整双通道传送导轨的 X 轴方向时，务必将水平仪放在贴片机的外侧边
缘。
使用说明书 SIPLACE CA4 V2 4 设置与调试
使用软件版本 711.0 或更新 2019 年 2 月版 4.3 设置贴片机
161
4

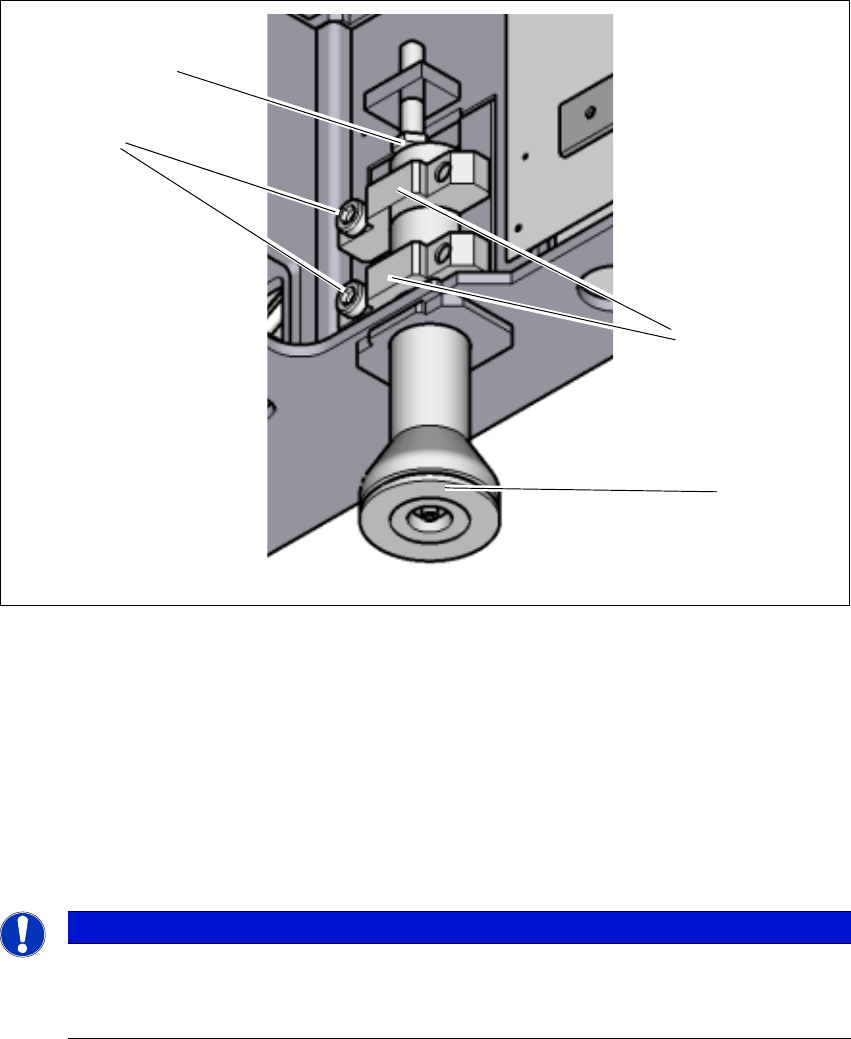

图 4.3 - 9 预设贴片机外部支脚的高度
(1) 调节高度的 M24x2x120 设置螺丝
(2) 贴片机外支脚
(3) 夹持片
(4) M24x90 六角套筒螺丝
检查要求的印制板传送导轨高度。
贴片机对齐后，使用扭矩扳手拧紧 M24x90 六角套筒螺丝 （部件 4），将所有贴片机外部支
脚 （部件 3）的夹持片夹紧。
4
使用钩形扳手将贴片机的中部支架拧松约 135 - 145，直到它们牢固着地。
确保贴片机的中部支脚没有拧出太多，导致贴片机不平衡。
请注意
低拧紧扭矩的振动！
拧紧扭矩为 130 Nm。比这更小的扭矩可能导致贴片机振动。
使用足够高的拧紧扭矩。
(4)
(2)
(1)
(3)
