4 设置与调试 使用说明书 SIPLACE CA4 V2 4.3 设置贴片机 使用软件版本 711.0 或更新 2019 年 2 月版 164 4 图 4.3 - 11 地板支架 将地板支架 (1) 放到贴片机支脚上方。 使用适当的夹具将地板支架固定到 地板上随附的六个孔处 (2 )。 4.3.9 拆除装运支撑架 装运支撑架连接在线性导轨上。每个 悬臂都用两个装运用的支撑架固定 在 X 和 Y 轴上。 从悬臂轴上拆除所有装运…
使用说明书 SIPLACE CA4 V2 4 设置与调试
使用软件版本 711.0 或更新 2019 年 2 月版 4.3 设置贴片机
163
4
图 4.3 - 10 气垫运输系统的接触点
(1) 气垫运输系统的 4 个接触点
4.3.8.3 安装地板支架 （可选）
如有需要，贴片机可以使用地板支架予以固定，以防在强烈震动 （例如地震）情况下滑动。
将地板支架安装到每个贴片机支脚。
(1)
(1)
4 设置与调试 使用说明书 SIPLACE CA4 V2
4.3 设置贴片机 使用软件版本 711.0 或更新 2019 年 2 月版
164
4
图 4.3 - 11 地板支架
将地板支架 (1) 放到贴片机支脚上方。
使用适当的夹具将地板支架固定到地板上随附的六个孔处 (2)。
4.3.9 拆除装运支撑架
装运支撑架连接在线性导轨上。每个悬臂都用两个装运用的支撑架固定在 X 和 Y 轴上。
从悬臂轴上拆除所有装运用的支撑架。
如果需要运输 SIPLACE 贴片机，务必将装运用的支撑架重新安装到传送导轨上。
4.3.10 去除导轨的防腐蚀保护
贴片机交付前进行了防腐蚀保护处理。
4
4
(2)
(1)
谨慎
缩短轴承和导轨的生产寿命！
如果轴上的防腐蚀保护剂与轴承润滑脂混合，会明显降低轴承和导轨的使用寿命。
因此在调试期间首次来回移动贴片机轴时，应该先去掉所有轴和轴承上的防腐保护
物。
使用维护说明中介绍的润滑脂为所有轴和轴承润滑。
谨慎
损坏轴承润滑脂的危险！
酒精会破坏导轨槽中的轴承润滑脂。
在清洁导轨和光栅尺时，请确保没有酒精进入引导推车中。
使用说明书 SIPLACE CA4 V2 4 设置与调试
使用软件版本 711.0 或更新 2019 年 2 月版 4.4 根据 PCB 传送导轨的高度调整元件料车
165
4.4 根据 PCB 传送导轨的高度调整元件料车
可以根据以下 PCB 传送导轨的高度轻松快速地调整元件料车：
900 mm 4
930 mm （标准高度） 4
950 mm （SMEMA 高度） 4
4

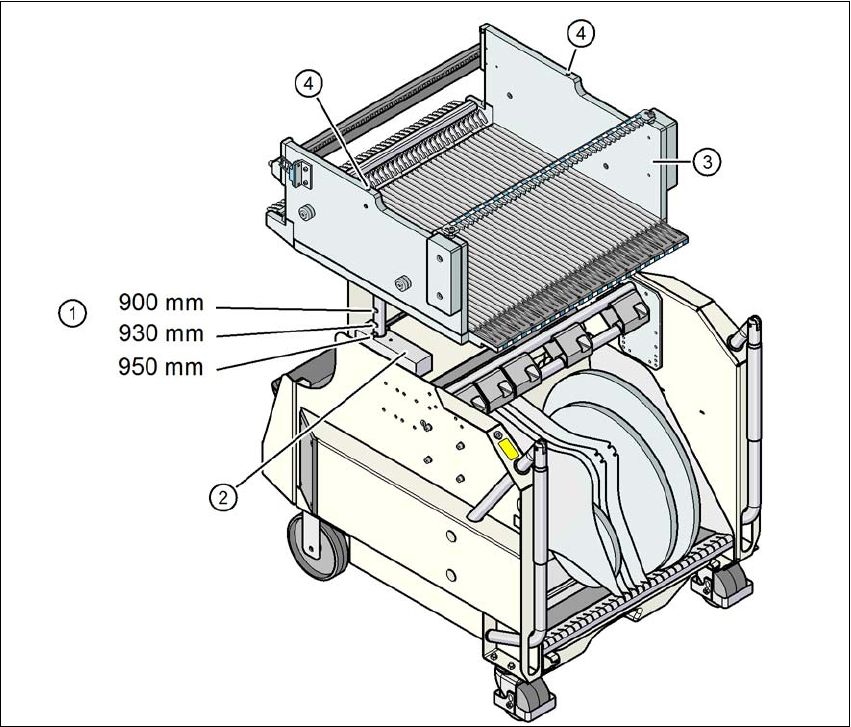

图 4.4 - 1 元件料车
(1) 将传送高度调整为 900、930 和 950 mm 的插孔。
(2) 挡块
(3) 转换料台
(4) 固定安装器件的 M8 孔
