使用说明书 SIPLACE CA4 V2 5 贴片机上的作业
使用软件版本 711.0 或更新 2019 年 2 月版 5.5 用户界面
185
将打开下面的视图：
5
图 5.5 - 4 “SIPLACE 晶圆系统 ” 用户界面 （示例）视图
图例
(1) “SIPLACE 晶圆系统 ” 各项功能的垂直工具栏
(2) 用于直接更改到另一个悬臂的按钮
(3) “ 返回上一级 ” 按钮，返回上一个视图 （此处：“ 供料器模块、元件和吸嘴 ” 视图，请参见上
图）
(1)
(3)
(2)
5 贴片机上的作业 使用说明书 SIPLACE CA4 V2
5.5 用户界面 使用软件版本 711.0 或更新 2019 年 2 月版
186
5.5.5 设置
在 “ 设置 ” 视图中，您可以更改各种用户设置、软件选项和贴片机选项。
在工具栏 中，点击 “ 设置 ”。
右侧会显示一个附加工具栏。下面的表格简要介绍了这些图标和设置。

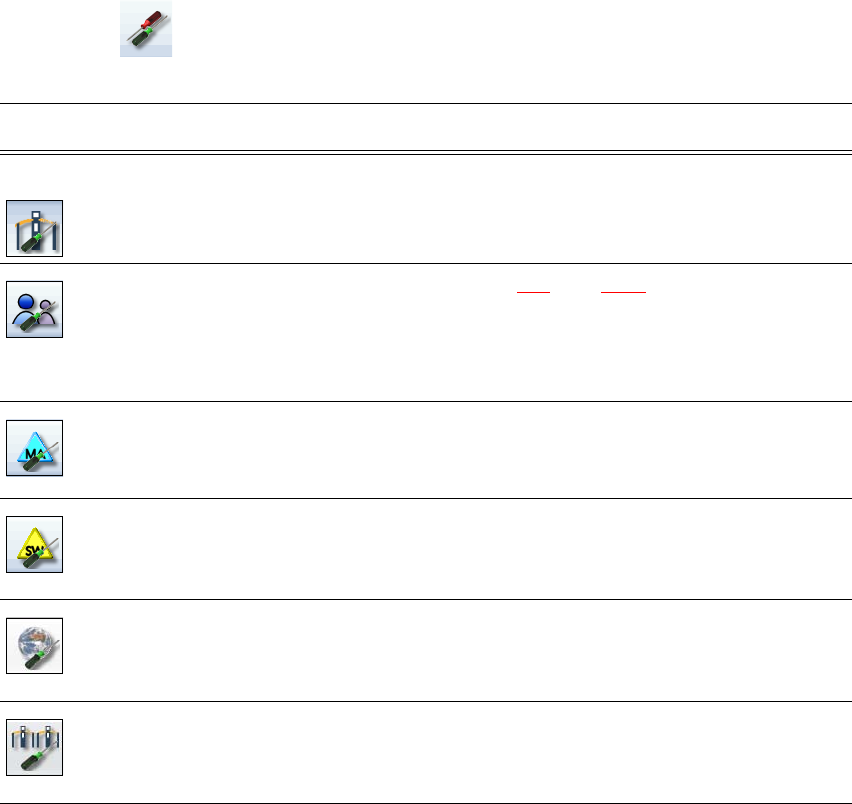

图标 设置 说明
贴片机设置 仅适用于 “ 高级生产 ” 或 “ 维修客户 ”。
用于设置操作模式和选项 （例如，运行选项）。
用于关停贴片。
用于切换到操作系统。
用户 用于设置操作员级别 （见第 176
页第 5.3.2 节）。
让您可以设置语言。默认情况下，可选择英语或德语。我们还提
供了一张语言 CD，以便安装其他语言。
“ 高级生产 ” 操作员级别及以上级别可以设置更多选项。
贴片机选项 在 “ 生产 ” 级别内不可更改任何选项。
贴片机选项的配置。
软件选项 仅用于 “ 维修客户 ”
在此处可启用各种测试功能。
已连接的外部系
统总览
显示已连接的所有外部系统 （如， OIS、SetupCenter）。显示连
接状态和已使用的内存，或者删除已连接的系统。
临近的贴片机 显示临近的贴片机。
使用说明书 SIPLACE CA4 V2 5 贴片机上的作业
使用软件版本 711.0 或更新 2019 年 2 月版 5.5 用户界面
187
5.5.6 通过颜色编码标记执行的应用操作
图标、按钮和视图都可以通过颜色来高亮显示。通过这些有颜色编码的高亮显示，您可以清楚地
了解操作员何时需要执行动作或发布警告。
工作站软件使用下面的颜色编码进行高亮显示：
5
颜色 状况 含义
红色 警报 需要操作员执行动作。
仅出现在 “ 供料器模块、元件和吸嘴 ” 视图中。
橙色 警告 存在操作员通知。
不需要操作员立即执行动作。
仅出现在 “ 供料器模块、元件和吸嘴 ” 视图中。
绿色 正在进行中 图标或按钮已使贴片机处于控制之下，状况正确无误。
仅出现在 “ 生产 ”、“ 供料器模块、元件和吸嘴 ”、“ 印制板
”、“ 检查传感器和功能 ” 和 “ 维修 ” 视图中。
闪烁绿色 等待印制板 如果贴片机已准备就绪可以进行生产操作，但由于没有印制
板而无法处理，则将替代 “ 繁忙 ” 状况出现。
插入一块印制板。
仅出现在 “ 生产 ” 视图中。
