使用说明书 SIPLACE CA4 V2 5 贴片机上的作业 使用软件版本 711.0 或更新 2019 年 2 月版 5.7 带蜂鸣器的指示灯 195 5.7.2 指示灯自定义配置 点击工作站软件工具栏中的 “ 设置 ”。 点击 “ 用户 ”。 转至 指示灯自定义配置 并点击 配置 ... – 此时将启动 灯配置 工具。 图 5.7 - 1 灯配置工具 此工具用于根据具体的应用案例 调节指示灯设置。指示灯和蜂鸣器信号可单独…
5 贴片机上的作业 使用说明书 SIPLACE CA4 V2
5.7 带蜂鸣器的指示灯 使用软件版本 711.0 或更新 2019 年 2 月版
194
5.7.1.1 反应时间
贴片机状态的每个变动情况将在三秒钟内由指示灯显示出来。
贴片机已因为基准点测量错误停止 （z. B. 印制电路板、料台供料器模
块）。
红色：关
黄色：闪烁
绿色：关
蜂鸣器：关
安全回路未闭合。 红色：开
黄色：关
绿色：关
蜂鸣器：关
贴片机报告一个贴片机错误。 红色：开
黄色：关
绿色：关
蜂鸣器：开
含义 状态 - 三色
（红/黄/绿）
使用说明书 SIPLACE CA4 V2 5 贴片机上的作业
使用软件版本 711.0 或更新 2019 年 2 月版 5.7 带蜂鸣器的指示灯
195
5.7.2 指示灯自定义配置
点击工作站软件工具栏中的 “ 设置 ”。
点击 “ 用户 ”。
转至指示灯自定义配置并点击配置 ...
– 此时将启动灯配置工具。

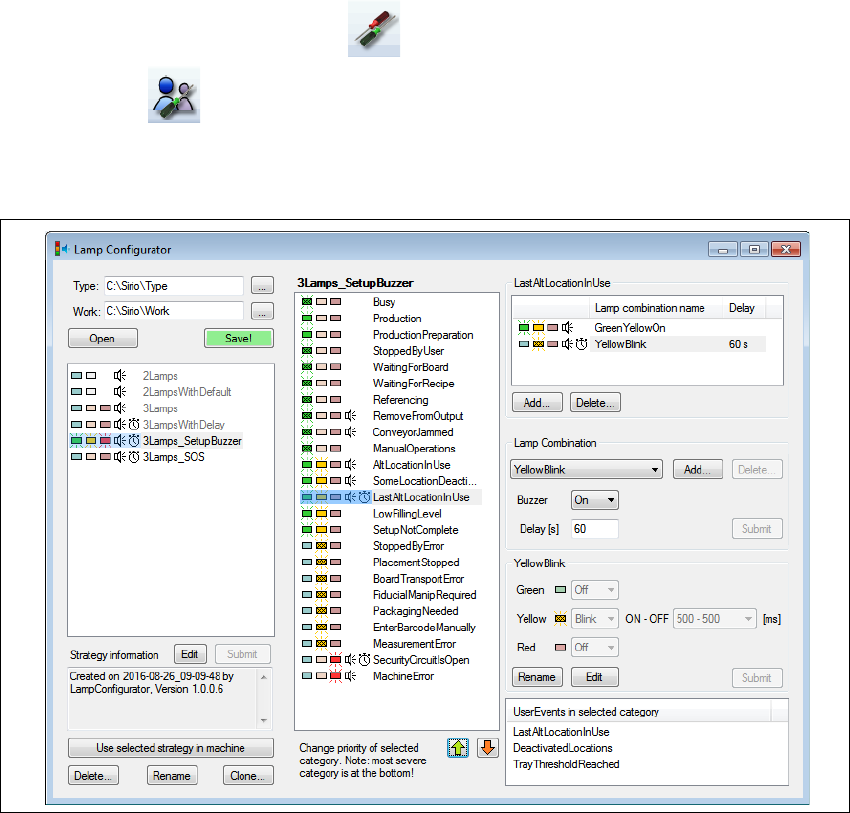

图 5.7 - 1 灯配置工具
此工具用于根据具体的应用案例调节指示灯设置。指示灯和蜂鸣器信号可单独配置。
更改设置后重新启动贴片机，以启用新配置。
如果设置不仅仅用于当前贴片机，那么您还需要通过编程系统分发此配置
转至指示灯自定义配置并点击分发 ...
经贴片机上有效的指示灯设置将被发送到编程系统，并从此系统传输至此生产线中的所有贴片
机。然后，这些设置即适用于所有具有相同指示灯配置的贴片机。
5 贴片机上的作业 使用说明书 SIPLACE CA4 V2
5.8 班次更换 使用软件版本 711.0 或更新 2019 年 2 月版
196
5.8 班次更换
5.8.1 班次更换时的任务
尽早接合料带。在新一班次开始时，不须要马上为供料器模块续料。这样能够尽可能避免延
长停机时间。
更换班次时，将所有重要信息告知下一位操作员。这包括，例如，贴片程序发生的更改。
执行一次设置检查。
确保供料器模块装备了正确的元件，并在料车 /DX 料台上处于正确的位置，而且传送导轨增
量设置正确。
清洁下面的生产线组件：
清空贴片机抛料仓，并用吸尘器小心地清洁抛料仓周围的区域。
清空 SWS 抛料仓，并用吸尘器小心地清洁抛料仓周围的区域。
用吸尘器小心地清洁吸嘴交换器、供料器模块和料车。
清空废料带容器。请按照第 196 页第 5.8.2 节的 “ 安全须知 ” 操作。
5.8.2 清空废料带容器时的安全须知
5
图 5.8 - 1 清空废料带容器时的安全须知
