使用说明书 SIPLACE CA4 V2 5 贴片机上的作业
使用软件版本 711.0 或更新 2019 年 2 月版 5.8 班次更换
197
废料带容器必须从元件料车中拉出并清空。在这样做时存在拇指被夹住的危险。
为避免此危险发生，请用手指抓住废料带容器凹槽把手的下侧并将拇指放在凹槽把手的上
部。
不要将拇指放在料带容器和废料带容器之间的间隙里，因为这会夹住您的拇指。
5 贴片机上的作业 使用说明书 SIPLACE CA4 V2
5.9 执行一次目视检查 使用软件版本 711.0 或更新 2019 年 2 月版
198
5.9 执行一次目视检查
5.9.1 检查 X 供料器模块
5

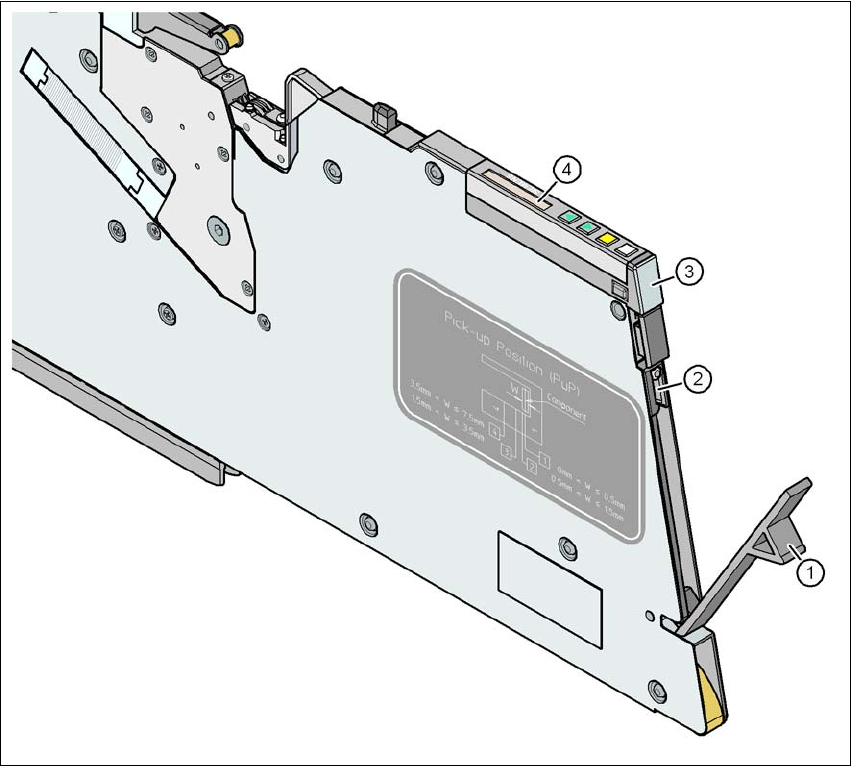

图 5.9 - 1 检查 X 供料器模块
(1) 翻盖
(2) 刀片
(3) 状态显示屏
(4) LCD 显示屏
5
检查 X 料带供料器模块的料带盖箔清除容器是否已满。打开翻盖 （部件 1）。拉出盖箔，并
用剪刀，或 8 和 12 mm X 料带供料器模块上的集成刀片 （部件 2）将其剪断。
使用说明书 SIPLACE CA4 V2 5 贴片机上的作业
使用软件版本 711.0 或更新 2019 年 2 月版 5.9 执行一次目视检查
199
5
检查多色状态显示装置 （第 198 页图 5.9 - 1 中的部件 3）。
– 如果亮起绿色，则表示供料器模块处于待机状态。
– 如果亮起橙色，表示存在一个警告信号。警告的文本信息
将显示在 LCD 显示装置上 （第 198
页图 5.9 - 1 中的部件 4）。智能供料器的 LED 指示
灯也会随之亮起。
– 如果状态显示灯亮起红色，则表明发生了故障。错误消息
将显示在 LCD 显示装置上 （第 198
页图 5.9 - 1 中的部件 4）。智能供料器的 LED 指示
灯也会随之亮起。
操作员面板上的 LCD 屏和状态显示列表参见第 214
页第 5.11 节。 5
智能供料器操作员面板上的 LED 和状态显示灯列表参见第 215
页第 5.11.2 节。 5
如果状态显示灯被关闭，可能有以下原因： 5
– 该供料器模块不在当前设置中。
– 相应供料器模块存在缺陷。
– 相应供料器模块已被停用 （例如，由于压力下降）
5.9.2 适时接合料带
5
谨慎
盖箔回缩的问题 !
如果盖箔发生断裂，即可能导致出现盖箔回缩的问题。
8 和 12 mm X 料带供料器模块上带有一个集成刀片 （部件 2），能轻易切断盖箔。
请注意
料带接合过晚
料带接合过晚即可能导致停机时间被延长。
及早接合料带，不要使供料器模块中的元件被用完。
请注意
料带接合过早
料带接合过早即可能带来以下后果：当旧料带被卷到新卷盘上时，新卷盘可能会变得过
满而使料带滑落，被夹住。这也将导致发生拾取错误和过长的停机时间。
在准确的时间接合料带，让新、旧料带不会被夹住。
