已用插销将 X 供料器模块锁定在转换料台位置，所以不能拔出。从拆卸转换料台上的供料器模块
的程序如下：
按压移除握柄 （第 203 页图 5.10 - 1 中的部件 1）。移除握柄弹出，同时关闭状态显示灯。
等待大约 1 秒钟，直到固定锁 （第 203 页图 5.10 - 1 中的部件 4）放开
供料器模块。
使用移除握柄将供料器模块从转换料台拉出。如果等待时间长于 5 秒钟，供料器模块将再次
被锁住。状态显示灯
将呈红色亮起，同时在 LCD 显示屏的信息会是 “ 握柄 --->>”（第 203
页图 5.10 - 1 中的部件
3）。
再次啮合移除握柄。如果当前设置中包含了此 X 供料器模块，则状态显示灯亮起绿色，且料
槽编号和增量将再次出现在 LCD 显示屏上。
再次按压移除握柄 （第 203 页图 5.10 - 1 中的部件 1）将供料器
模块从转换料台拉出。
使用说明书 SIPLACE CA4 V2 5 贴片机上的作业
使用软件版本 711.0 或更新 2019 年 2 月版 5.10 设置供料器模块
205
5.10.3 使用 X 供料器模块
5.10.3.1 在插入前请检查 X 供料器模块
在转换料台上使用供料器模块之前，需注意以下几点：
供料器模块必须状态完好。
轻轻敲击盖箔摇杆 （第 206 页图 5.10 - 2 中的部件 2），以确保其没有堵塞。
检查并确保拾取窗口 （第 206 页图 5.10 - 2 中的部件 2）周围的区域没有遗落的元件
。
5
稍微向前按压控制杆 （第 206 页图 5.10 - 2 中的部件 4）以打开拾取窗口 （第 206 页图
5.10 - 2
中的部件 3）。这将轻微提升拾取窗口。
5
清除拾取窗口下的任何遗落元件。
关闭拾取窗口 （图 5.10 - 2 中的部件 3），方法是将控制杆 （图 5.10 - 2 中的部件 4）移回
其原始位置。
用带有适宜吸嘴的吸尘器或毛刷清除转换料台上的遗落元件。
5
请注意
将元件
摇出供料器模块之前，先清空元件弃置舱 （第 206
页图 5.10 - 2 中的部件 5）。
请注意
料带被插入后，被拉紧的盖箔将持续传送料带并暴露元件。
如果已插入元件料带，请勿按下控制杆。
请注意
如果已插入元件料带，则请将其修剪到与供料器模块前端齐平的位置。
5 贴片机上的作业 使用说明书 SIPLACE CA4 V2
5.10 设置供料器模块 使用软件版本 711.0 或更新 2019 年 2 月版
206
如果移除握柄 （部件 1）仍然位于突出位置，请将其锁定。
5

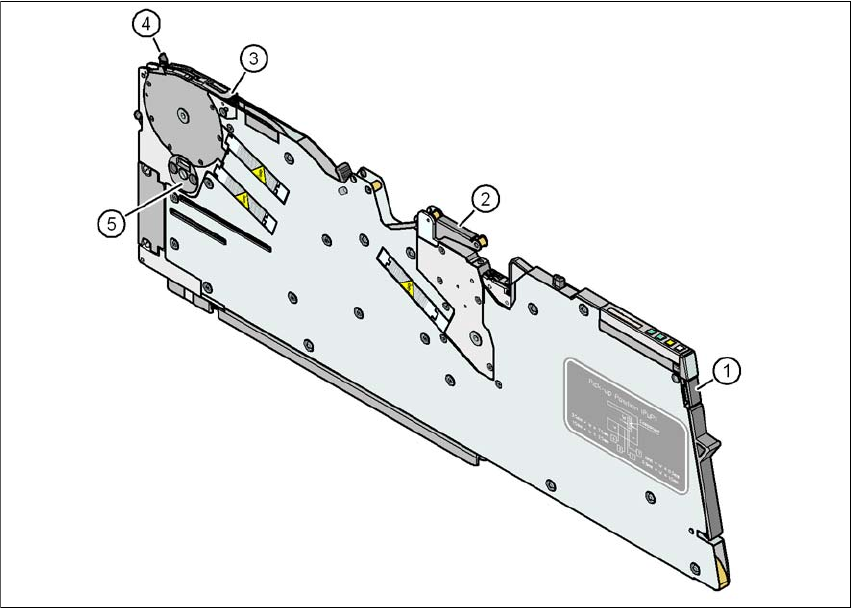

图 5.10 - 2 在插入前请检查 X 供料器模块
(1) 移除握柄
(2) 盖箔摇杆
(3) 拾取窗口
(4) 抬升和锁定拾取窗口的控制杆
(5) 元件弃置舱
