使用说明书 SIPLACE CA4 V2 5 贴片机上的作业 使用软件版本 711.0 或更新 2019 年 2 月版 5.10 设置供料器模块 211 将盖箔折回，直到紧贴着拉断 边缘 （第 210 页图 5.10 - 5 中的部件 3） 。 5 将控制杆 （第 210 页图 5.10 - 5 中的部件 5）向后推，以降低拾取 窗口。 引导盖箔绕过盖箔摇杆 （图 5.10 - 7 中的部件 2）直到它到达盖 箔 包装轮 （…
5 贴片机上的作业 使用说明书 SIPLACE CA4 V2
5.10 设置供料器模块 使用软件版本 711.0 或更新 2019 年 2 月版
210
5

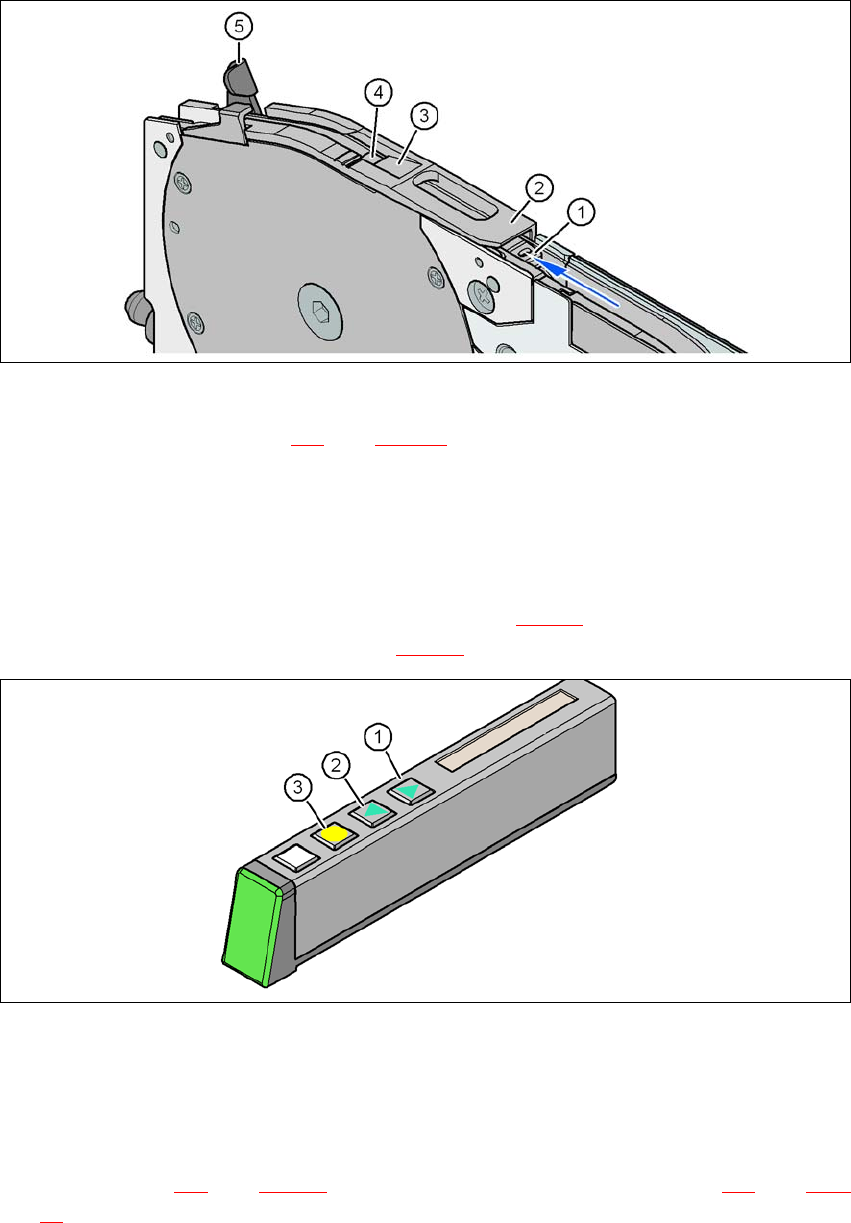

图 5.10 - 5 料带供料器模块上的拾取窗口
(1) 料带支撑件，可拆卸 （见第 212 页第 5.10.4.4 节）
(2) 拾取窗口
(3) 盖箔的移除边缘
(4) 元件拾取区域
(5) 抬升和锁定拾取窗口的控制杆
在操作员面板上按下 FORWARD （向前）按钮 （图 5.10 - 6 中的部件 1），直到
盖箔的折起处进入了元件拾取区域 （图 5.10 - 5
中的部件 4）为止。
5
图 5.10 - 6 8 mm 供料器模块操作员面板
(1) FORWARD （前进）按钮用于向前移动元件料带
(2) BACK （后退）按钮用于向后移动元件料带
(3) 拉伸盖箔的 FOIL （铝箔）按钮
将控制杆 （第 210 页图 5.10 - 5 中的部件 5）向前推，从而将拾取窗口 （第 210 页图 5.10
- 5 中的部件 2）抬升至第一个锁定位置。
将拾取窗口一侧的盖箔拉出到拾取窗口底部。
使用说明书 SIPLACE CA4 V2 5 贴片机上的作业
使用软件版本 711.0 或更新 2019 年 2 月版 5.10 设置供料器模块
211
将盖箔折回，直到紧贴着拉断边缘 （第 210 页图 5.10 - 5 中的部件 3）。
5
将控制杆 （第 210 页图 5.10 - 5 中的部件 5）向后推，以降低拾取窗口。
引导盖箔绕过盖箔摇杆 （图 5.10 - 7 中的部件 2）直到它到达盖箔
包装轮 （图 5.10 - 7
中的部件 1）上。
5
图 5.10 - 7 引导盖箔到铝箔包装轮
(1) 盖箔包装轮
(2) 盖箔
5
在操作员面板上按住 FOIL （盖箔）按钮 （第 210 页图 5.10 - 6 中的部件 3）直到盖箔
被拉紧。盖箔摇杆指向下方，停止驱动马达。
修剪元件料带前端，使之与供料器模块的前端平齐。
请注意
在盖箔贴在拉断边缘之前，请勿降低拾取窗口。
5 贴片机上的作业 使用说明书 SIPLACE CA4 V2
5.10 设置供料器模块 使用软件版本 711.0 或更新 2019 年 2 月版
212
5.10.4.4 8 mm X 料带供料器模块的料带支撑件
5
图 5.10 - 8 8 mm X 供料器模块 - 料带支撑件和接合传感器
(1) 料带支撑件，可拆卸
(2) 料带支撑件中的椭圆形开口
(3) 接合传感器的安装位置
8 mm X 供料器模块可以装配一个料带支撑件 （图 5.10 - 8
中的部件 1）。如有必要，此支撑件可
以被轻易拆除。
将钟表螺丝刀的柄脚插入到料带支撑件中的椭圆开口 （图 5.10 - 8 中的部件 2），
然后沿着料带行进的相反方向将料带支撑件拉出。
插入料带支撑件时，请确保其啮合在理想的位置上。
5
请注意
用于纠正拾取高度的恒定 Z 拾取高度和时间缩减
对于所有 0402 及更小规格的元件，务必将料带支撑件 （图 5.10 - 8 中的部件 1）插
入到 8 mm X 供料器模块中。
