00198397-02_IM_SIPLACE-CA4-V2_ZH - 第222页
5 贴片机上的作业 使用说明书 SIPLACE CA4 V2 5.15 装入或卸出元件料车 使用软件版本 711.0 或更新 2019 年 2 月版 222 5 图 5.15 - 1 装入或卸出元件 料车时的安全须知 此外，只有在保护盖已关闭的情况下 才能装入料车。 (1) 在 1 号位置装 入和卸出料车的按钮 (T) PCB 传送导轨方向 5.15.2 卸出料车 按下相应贴片机位置上的按钮，直 到料车完全卸出。 向上翻抬起两个…
使用说明书 SIPLACE CA4 V2 5 贴片机上的作业
使用软件版本 711.0 或更新 2019 年 2 月版 5.14 在转换料台上补充元件
221
5.14 在转换料台上补充元件
“ 联机帮助 ” 包含了如何进行带条形码和不带条形码元件的续料说明。
使用料带供料器模块时，请确保要及时接合新料带，避免供料器模块中发生元件被用完的情
况。
然而，不要过早地接合料带，因为如果您在接合了旧料带末端后将料带绕在新的卷盘上，新
料带的卷盘可能会因此变得过满。这样料带可能会从卷盘上滑落缠在一起。在某些情况下，
这种情况会导致拾取错误并延长停车时间。
5.15 装入或卸出元件料车
5.15.1 装卸料车的安全须知
请按照第 60 页第 2.5.9 节的 “ 安全须知 ” 操作。
5
此外，只有在保护盖已关闭的情况下才能装入料车。
每个位置 （1 号、2 号、3 号和 4 号）上都有一个按钮。更换料车的安全概念是：操作员在装卸料
车时，须按下相应贴片机位置处的这些按钮。
警告
有夹伤的危险！！
在装入和卸出元件料车时存在发生挤压的危险！
仅能由一个人装入或卸出元件料车。
在装入和卸出期间，请确保肢体没有位于元件料车的移动范围内。.
5 贴片机上的作业 使用说明书 SIPLACE CA4 V2
5.15 装入或卸出元件料车 使用软件版本 711.0 或更新 2019 年 2 月版
222
5

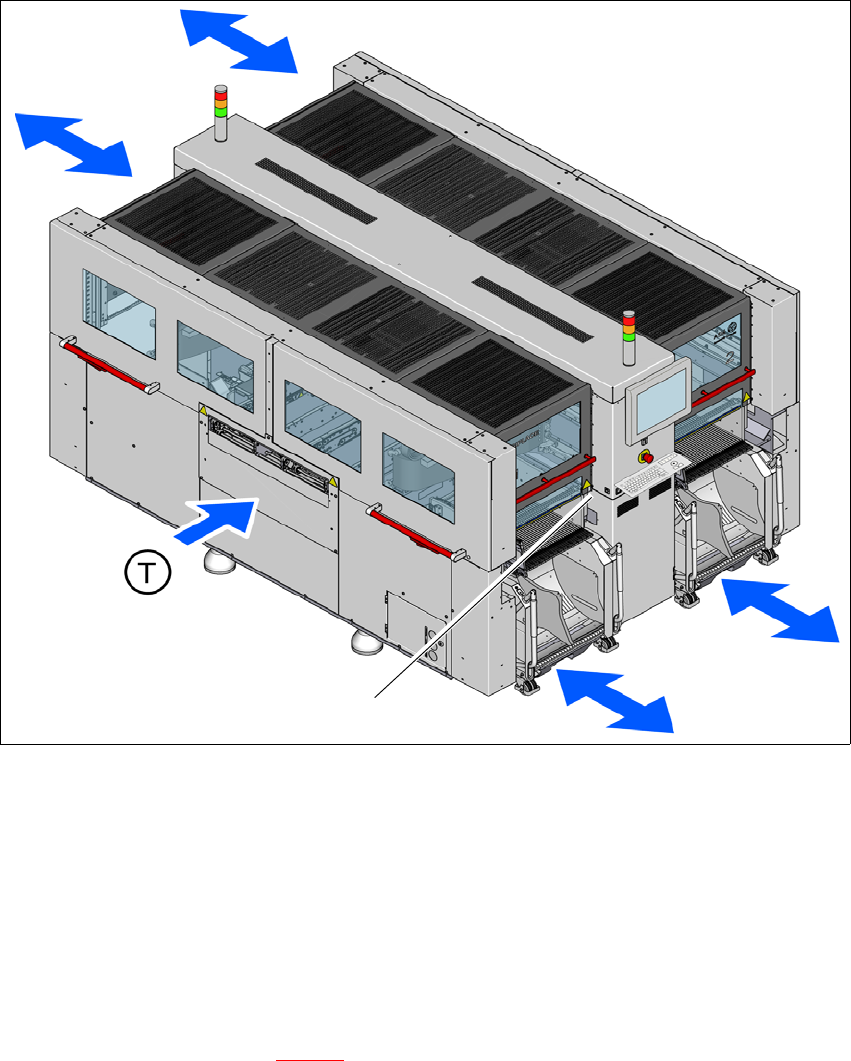

图 5.15 - 1 装入或卸出元件料车时的安全须知
此外，只有在保护盖已关闭的情况下才能装入料车。
(1) 在 1 号位置装入和卸出料车的按钮
(T) PCB 传送导轨方向
5.15.2 卸出料车
按下相应贴片机位置上的按钮，直到料车完全卸出。
向上翻抬起两个握柄 （图 5.15 - 2 中的部件 1）。
(1)
使用说明书 SIPLACE CA4 V2 5 贴片机上的作业
使用软件版本 711.0 或更新 2019 年 2 月版 5.15 装入或卸出元件料车
223
5

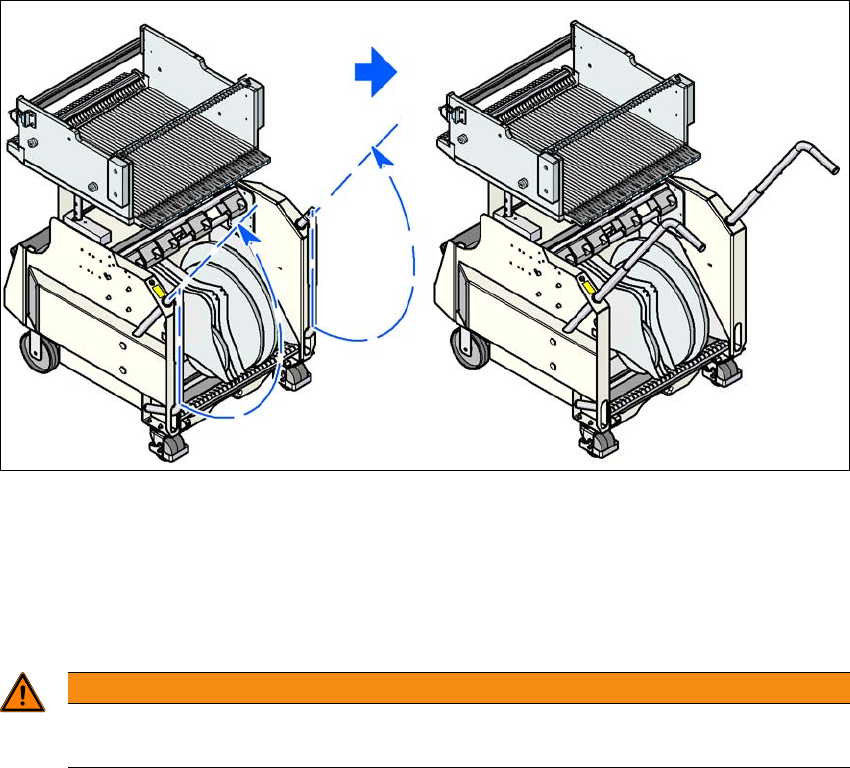

图 5.15 - 2 元件料车 - 向上翻折推动料车的握柄
两手握住握柄，将料车拉出贴片机。
5.15.3 移动料车的安全须知
5
移动料车时，始终用双手握住握柄。
请注意装满供料器模块的料车在倾斜 20° 或更大的角度时，会发生侧翻或前倾。
确保料车移动的表面坡度比这个角度要小很多。
小心，不要撞上障碍物。料车的速度如果过快，会向前倾翻。
警告
避免意外发生！
为防止发生意外，移动料车时，必须始终遵守以下规则。
