6 元件处理 使用说明书 SIPLACE CA4 V2
6.1 SIPLACE CA4 V2 的 X 供料器模块 使用软件版本 711.0 或更新 版本 02/2019
234
6.1.3 线性浸渍单元 2 X ( LDU 2X)
部件号：00117012-xx 焊剂线性浸渍单元 / LDU 2 X
LDU 2 X 是一个特殊供料器模块，可以提供已定义涂层厚度的焊剂。此焊剂可用于涂覆元件，从
而增强它们的焊接性能。LDU 2 X 在转换料台上设置，设置方式与 X 供料器模块相同，可通过工
作站软件和生产线软件进行控制。
详细说明请参阅 SIPLACE LDU 2 X 文档。
6
图 6.1 - 4 线性浸渍单元 (LDU 2 X)
6.1.3.1 技术数据
尺寸 ( 长 x 宽 x 高 ) 629 mm x 105 mm x 202 mm
重量 11 kg
电流消耗 24 V dc bis 30 V dc，2 A (60 W)
最大噪音排放 61dB (A)
温度范围 （储存） -25°C 至 +55°C
温度范围 （操作） +18°C 至 +25°C
湿度 （储存） ≤ 95%
湿度 （运行） 30% - 75% （平均值不大于 45%）
使用说明书 SIPLACE CA4 V2 6 元件处理
使用软件版本 711.0 或更新 版本 02/2019 6.1 SIPLACE CA4 V2 的 X 供料器模块
235
6.1.4 X- 系列贴片机的供料器模块适配器
部件号：00141305-xx X 系列贴片机的供料器模块适配器
部件号：00141308-xx 抛料传送导轨适配板
部件号：00141310-xx 标签机适配板
6
X 料带供料器模块的范围经过扩展已包括了线性振动供料器、标签机和抛料传送导轨。通过使用
适配器，您还可以转换 S 线性振动供料器、标签机和抛料传送导轨，在 CA4 V2 元件料车上使用
它们。适配器可执行电子和机械功能：它可以将 S 供料器模块的通信信号转换为符合 X 系列扩展
协议的信号。除此之外，它还可以执行其他附加功能，例如供料器模块的识别。
6
请注意
如果 S 线性振动供料器、标签机和抛料传送导轨在一个 SpeedStar （C&P20）贴片头的
可接触范围内，则不能将它们安装到料车上。
6 元件处理 使用说明书 SIPLACE CA4 V2
6.1 SIPLACE CA4 V2 的 X 供料器模块 使用软件版本 711.0 或更新 版本 02/2019
236
6.1.4.1 带有标签机的供料器模块适配器
6

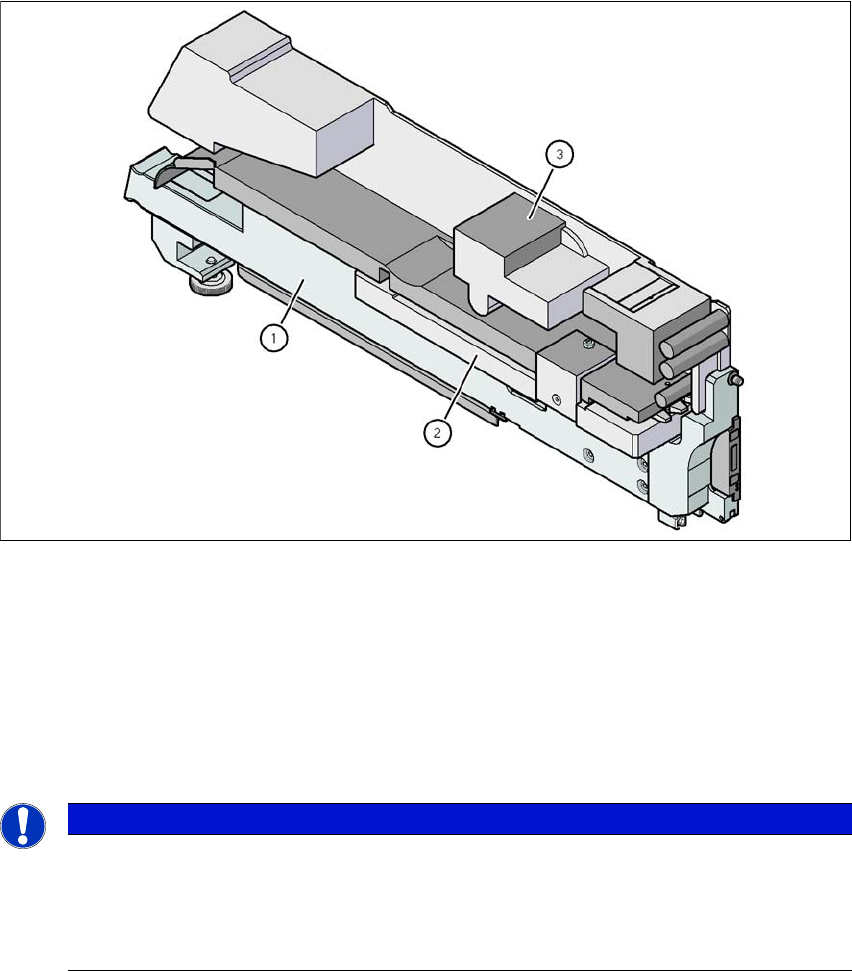

图 6.1 - 5 带有标签机的供料器模块适配器
(1) X 系列供料器模块适配器 （部件号：00141305-xx）
(2) 标签机的适配器板 （项目编号：00141310-xx）
(3) 标签机
6.1.4.2 带有线性振动供料器的供料器模块适配器
6
6
请注意
适配板的使用
适配板将作为标准配件与 CA4 V2 供料器模块适配器一同提供：
适配板应该用于高度不超过 16.5 mm 的元件。
高度介于 16.5 mm 与 25 mm 之间的元件无需适配板即可进行处理。
